Esnek Bağlantı (Kanvas) Nedir?

Esnek bağlantı, fan ile kanal arasına takılan, alüminyum profil ve kanvas bezden üretilmiş kısa geçiş parçasıdır. Sektörde kanvas, flexible bağlantı veya titreşim bağlantısı olarak anılır. Görevi iki katmanlıdır: birincisi fanın ürettiği titreşimin kanala ve oradan yapıya geçmesini kesmek, ikincisi montaj toleransı ve genleşme hareketini soğurmak. Fan ile kanalın rijit (sert) bağlanması, titreşimin tüm binaya yayılmasına ve zamanla bağlantı noktalarında çatlama oluşmasına yol açar. Bu sayfa Havalandırma Aksesuarları kategorisinin bir parçasıdır.

Havalandırma Pazarı'nda BVN üretimi 19 esnek bağlantı modeli bulunur. Yuvarlak ve dikdörtgen kanal tipleri için ayrı seriler mevcuttur; gövde alüminyum profil ve kanvastan üretilir. Yangına dayanım gerektiren projeler için özel opsiyon sunulur.

Esnek Bağlantı Çeşitleri

• Yuvarlak esnek bağlantı (BESB serisi) — Aksiyel fanlarda oluşan hava akımına bağlı doğal titreşimi kanala iletmez. Fanların montajı esnasında esneklik sağlar; kanal ile fan arasındaki küçük ölçü farklarını tolere eder. 10 model.

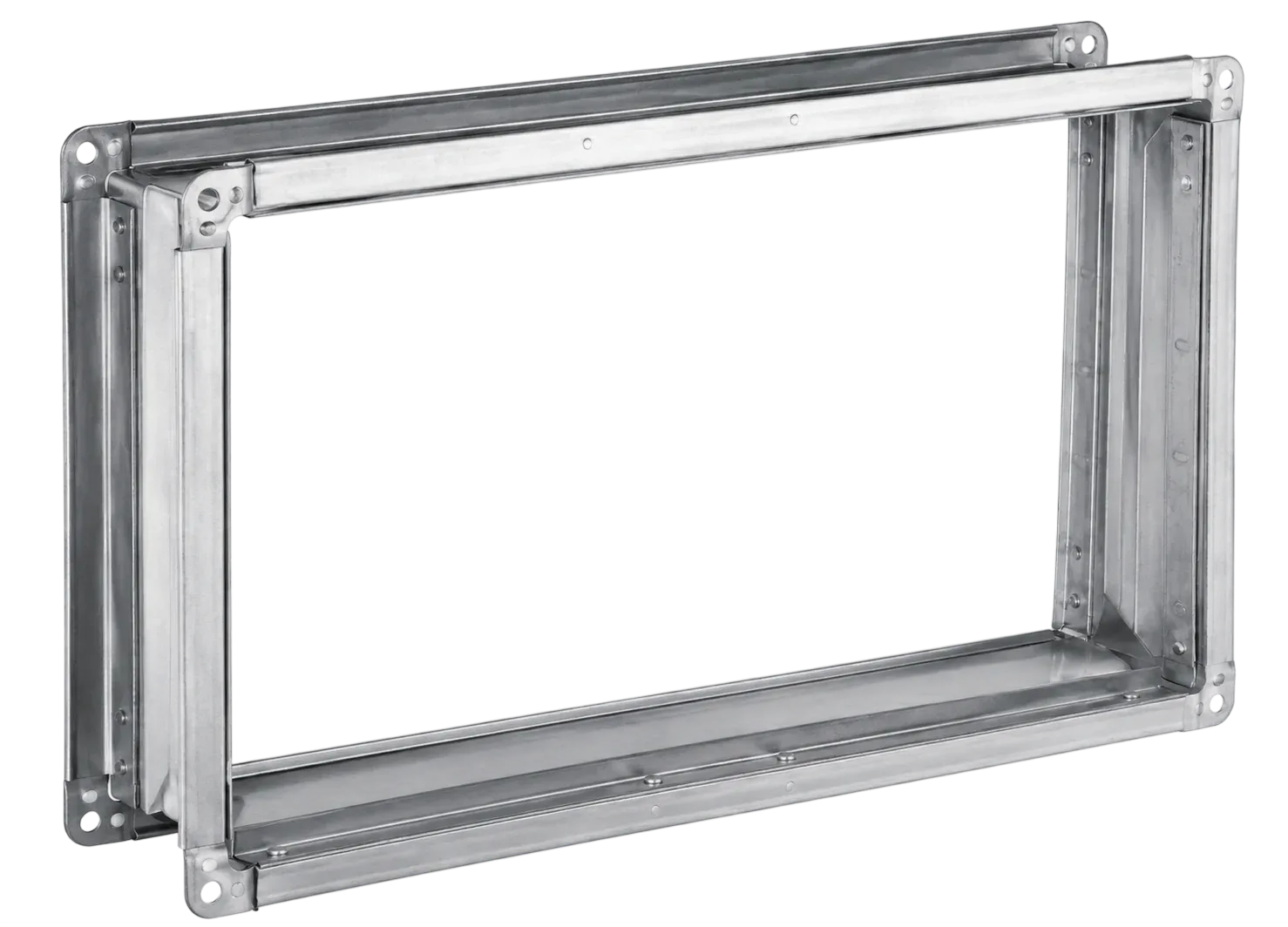

• Dikdörtgen esnek bağlantı (BDEB serisi) — Dikdörtgen kanal hatları ve dikdörtgen gövdeli fanlar için. Alüminyum profil ve kanvastan yapılmıştır. 9 model.

Esnek bağlantı, titreşim yalıtımının yalnız bir ayağıdır. Fanın zemine veya askıya ilettiği titreşim için ayrıca titreşim takozu ve yay kullanılmalıdır; hava yoluyla giden ses için ise susturucu gerekir.

Esnek Bağlantı Nasıl Seçilir? (3 Adımda)

1. Adım — Kanal Tipini ve Ölçüsünü Belirleyin

Esnek bağlantı fan ile kanal arasına seri girer; bu yüzden her iki taraftaki bağlantı ölçüsü de uyumlu olmalıdır. Yuvarlak kanalda çap, dikdörtgen kanalda en × boy ölçüsü esastır. Fan flanşı ile kanal ölçüsü farklıysa bu farkı esnek bağlantıyla kapatmaya çalışmak yerine uygun redüksiyon kullanmak doğrudur; kanvas bir ölçü dönüştürücü değildir.

2. Adım — Çalışma Sıcaklığını ve Yangın Gereksinimini Kontrol Edin

Standart kanvas belirli bir sıcaklık aralığında çalışır. Sıcak hava taşıyan hatlarda (fırın egzozu, mutfak egzozu, duman tahliyesi) malzemenin bu sıcaklığa dayanması gerekir. Yangın senaryosunda çalışacak sistemlerde yangına dayanım opsiyonu tercih edilmelidir; bu, sistemin sertifikalı bütünlüğünün parçasıdır. Duman egzoz hattına standart kanvas takmak, fan F300 sertifikalı olsa bile zinciri zayıflatır.

3. Adım — Montaj Boşluğunu Doğru Bırakın

Esnek bağlantının işlevini görebilmesi için gergin olmaması gerekir. Aşırı gergin monte edilen kanvas titreşimi soğurmaz, doğrudan iletir — yani hiç takılmamış gibi davranır. Aşırı gevşek montaj ise hava akışında dalgalanma ve gürültü yaratır. Doğru montaj, kanvasın hafif serbest ama sarkmayacak şekilde bırakılmasıdır. Ayrıca fan çalışırken kanvasın içeri çökmemesi için hava yönü ve basınç dikkate alınmalıdır.

Esnek Bağlantı Kullanım Alanları

• Kanal tipi ve aksiyel fan bağlantıları — Fan ile kanal arasındaki standart geçiş.
• Klima santralleri — Santral çıkışı ile kanal hattı arasında titreşim kesimi.
• Hücreli aspiratörler — Hücre ile kanal arasında.
• Mutfak egzoz hatları — Fan titreşiminin bina yapısına geçmesinin önlenmesi.
• Çatı fanı bağlantıları — Çatı üzerindeki fanın yapıya titreşim iletmemesi.
• Sıcak hava hatları — Metal kanalın genleşme hareketinin soğurulması.

Montaj ve Kullanım İpuçları

• Gergin monte etmeyin. En sık yapılan hata budur; gergin kanvas titreşimi soğurmaz, doğrudan iletir. Hafif serbest bırakılmalıdır.
• Aşırı gevşek de bırakmayın. Sarkan kanvas hava akışını bozar, dalgalanma ve gürültü yaratır.
• Kelepçe ve cıvataları eşit sıkın. Tek taraftan fazla sıkma kanvasın yırtılmasına yol açar.
• Sıcak hatlarda malzeme uyumunu doğrulayın. Standart kanvas her sıcaklığa uygun değildir; sıcak hatta uygun tip seçilmelidir.
• Yangın hatlarında sertifikalı opsiyonu kullanın. Fan F300/F400 sertifikalı olsa bile kanvas dayanmazsa sistem bütünlüğü bozulur.
• Genleşme payı bırakın. Sıcak hatlarda metal kanal ısınınca uzar; kanvas bu hareketi soğurabilecek boşlukta olmalıdır.
• Periyodik kontrol yapın. Kanvas zamanla yıpranır ve yırtılabilir; yırtık kanvas hem hava kaçağı hem titreşim iletimi demektir.

Esnek Bağlantı Fiyatlarını Ne Belirler?

Fiyatı belirleyen ana etkenler kesit ölçüsü, kanal tipi (yuvarlak/dikdörtgen) ve kanvas malzemesinin özellikleridir. Dikdörtgen modeller, çevre uzunlukları daha büyük olduğu için genellikle yuvarlak modellerden yüksek fiyatlıdır. Yangına dayanım opsiyonu, özel malzeme gerektirdiği için fiyatı artırır. Bu kategori havalandırma sisteminin en ekonomik bileşenlerinden biridir; buna karşılık atlandığında ortaya çıkan sorun (bina geneline yayılan titreşim ve gürültü) çözümü en pahalı sorunlardan biridir. Havalandırma Pazarı'nda ürünler üreticiden aracısız sunulur, kredi kartına 12 taksit imkânı vardır. Fiyatlar KDV hariç nettir; %20 KDV sepette eklenir.

Neden Havalandırma Pazarı'ndan Esnek Bağlantı Almalısınız?

• Üreticiden aracısız — HAVİKSAN güvencesiyle ara satıcısız fiyat.
• Yuvarlak ve dikdörtgen seçenek — 19 model, farklı kanal tipleri için.
• Yangına dayanım opsiyonu — Duman egzoz ve yangın hatları için özel çözüm.
• Ücretsiz mühendislik desteği — Fan flanş ölçünüzü ve kanal ölçünüzü iletin, uyumlu modeli birlikte belirleyelim.
• Güvenli alışveriş — 12 taksit, 14 gün iade hakkı, stoktan hızlı kargo.

Titreşim ve gürültü sorunu genellikle tek bir üründe çözülmez; esnek bağlantı, titreşim takozu ve susturucu birlikte çalışır. Fan modelinizi, kanal ölçünüzü ve hattın sıcaklık koşullarını bize iletin; uygun kombinasyonu birlikte belirleyelim. Konunun bütünü için fan sesi nasıl azaltılır rehberimizi okuyabilir, kanal seçenekleri için kanal tipi fanlar kategorisine ya da sıkça sorulan sorular sayfamıza göz atabilirsiniz.
