Karşı Flanş ve Tel Kafes Modelleri ve Fiyatları

Karşı Flanş ve Tel Kafes Nedir?

Karşı flanş, aksiyel fanları kanal sistemine bağlamak için kullanılan geçiş elemanıdır; fanın gövde flanşıyla kanal ağzını birbirine cıvatalı ve sızdırmaz şekilde bağlar. Tel kafes ise fanın emiş veya atış tarafına takılan koruyucu ızgaradır; hem pervaneye yabancı cisim girmesini hem insan temasını engeller. İkisi de küçük parçalardır ama biri montajın, diğeri güvenliğin olmazsa olmazıdır. Bu sayfa Havalandırma Aksesuarları kategorisinin bir parçasıdır.

Havalandırma Pazarı'nda BVN üretimi 20 model bulunur; karşı flanş (BKFB) ve tel kafes (BTEK) serileri olarak iki gruba ayrılır. Her iki seri de aksiyel fan çaplarına uygun ölçülerde üretilir.

Karşı Flanş ve Tel Kafesin Görevleri

• Karşı flanş (BKFB serisi) — Aksiyel fanları kanal sistemine bağlamak için kullanılır. Cıvatalı bağlantı sayesinde fan sökülüp takılabilir; kaynaklı bağlantıda bu mümkün olmaz. 10 model.

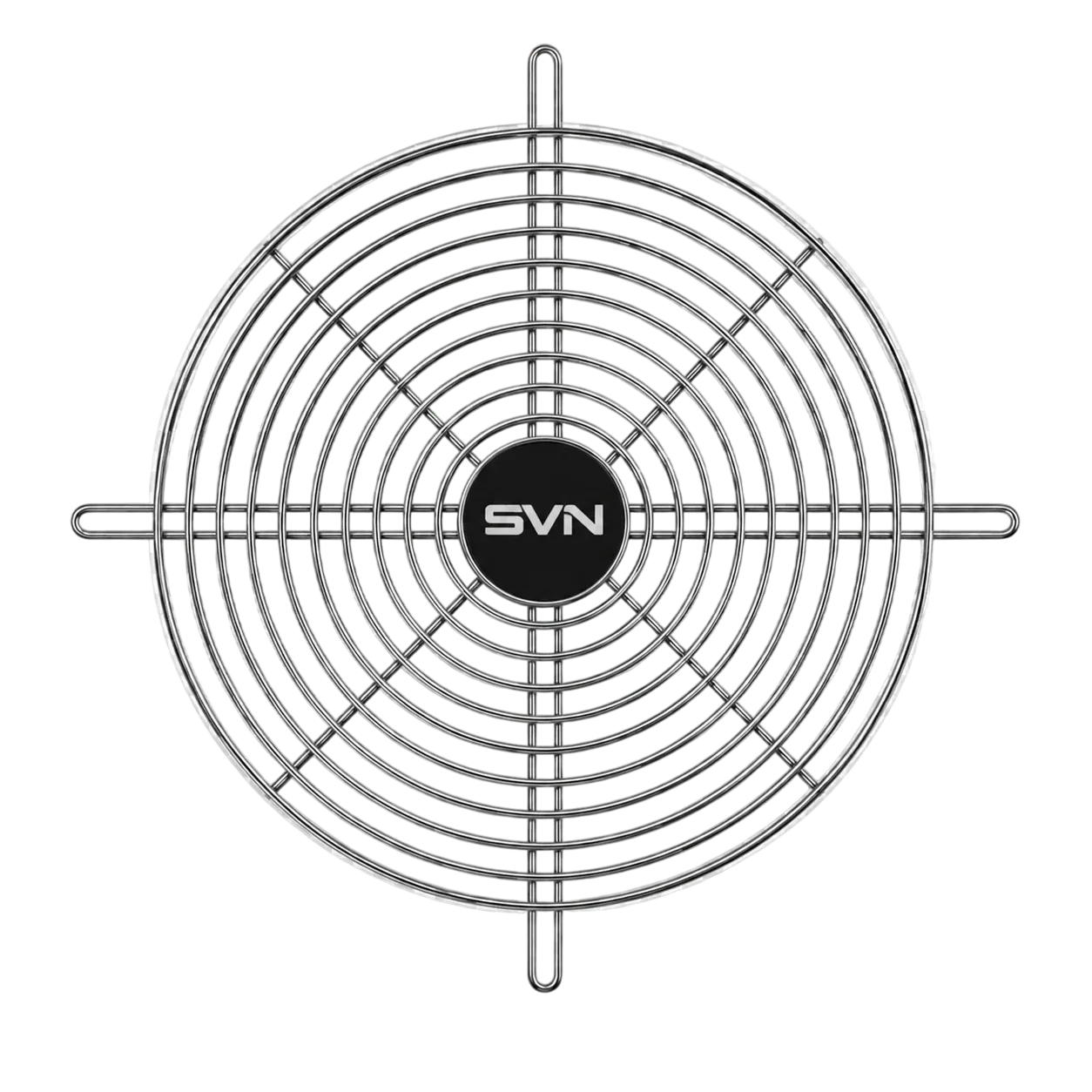

• Tel kafes (BTEK serisi) — Emiş vakumu ile birlikte pervane ve motor kısmına yabancı cisimlerin girişini engellemek amacıyla aksiyel fanlarda kullanılır. 11 model.
• Servis kolaylığı — Flanşlı bağlantı, bakım sırasında fanın kanal hattını bozmadan çıkarılmasını sağlar.
• Sızdırmazlık — Flanş arasına conta konarak hava kaçağı önlenir; kaçak hem debi kaybı hem gürültü demektir.

Fan ile kanal arasına ayrıca esnek bağlantı konması önerilir; flanş bağlantıyı sağlar, kanvas titreşimi keser. İkisi birbirinin alternatifi değil, tamamlayıcısıdır.

Karşı Flanş ve Tel Kafes Nasıl Seçilir? (3 Adımda)

1. Adım — Fan Çapını ve Delik Düzenini Doğrulayın

Bu kategoride seçim tamamen ölçü uyumu meselesidir. Karşı flanşın iç çapı fanın gövde çapıyla, cıvata delikleri ise fan flanşındaki delik dağılımıyla birebir örtüşmelidir. "Yaklaşık aynı" ölçü işe yaramaz: delik aralığı tutmayan bir flanş montajda zorlanmaya, sızdırmazlık sorununa ve zamanla gevşemeye yol açar. Sipariş öncesi fanın teknik dokümanından çap ve delik dağılımı teyit edilmelidir.

2. Adım — Tel Kafesi Erişim Riskine Göre Değerlendirin

Tel kafes bir güvenlik elemanıdır ve şu durumlarda zorunlu sayılmalıdır: fan insan erişimine açık bir yükseklikte, emiş ağzı serbest (kanala bağlı değil), ortamda parça/talaş savrulma riski var, ya da çalışanların geçiş güzergâhında. Kanal içine gömülü, erişilemez bir fanda kafes gerekmeyebilir; ancak emiş tarafı açık her fanda kafes kullanılması iyi uygulamadır. Kafes ayrıca kuş, yaprak ve kaba pislik girişini de engeller.

3. Adım — Basınç Kaybını Göz Ardı Etmeyin

Tel kafes, ince telli yapısına rağmen hava akışına küçük bir direnç ekler. Tek başına ihmal edilebilir düzeydedir, ancak sistem zaten basınç sınırındaysa toplam hesaba katılmalıdır. Kafes zamanla tozla kaplanırsa bu direnç belirgin şekilde artar — bu yüzden kafes de periyodik temizlik gerektiren bir parçadır.

Karşı Flanş ve Tel Kafes Kullanım Alanları

• Aksiyel fan kanal bağlantıları — Silindirik ve kare kasalı aksiyel fanların hatta bağlanması.
• Duvar ve pencere tipi fan montajları — Emiş tarafında koruyucu kafes kullanımı.
• Sanayi aspiratörleri — Erişilebilir yükseklikte çalışan fanlarda güvenlik.
• Basınçlandırma ve duman egzoz fanları — Kanal hattına flanşlı bağlantı.
• Çatı ve dış ortam montajları — Kuş ve yaprak girişinin engellenmesi.
• Atölye ve üretim alanları — Talaş, parça ve kıyafet kapılma riskine karşı koruma.

Montaj ve Kullanım İpuçları

• Flanş arasına conta koyun. Metal metale bağlantı sızdırır; conta hem kaçağı önler hem küçük titreşimleri sönümler.
• Cıvataları çapraz sırayla sıkın. Tek yönde sıralı sıkma flanşı eğri oturtur ve sızdırmazlığı bozar.
• Tel kafesi çıkarmayın. Bakım sonrası kafesin yerine takılmaması iş kazalarının bilinen sebeplerindendir.
• Kafesi düzenli temizleyin. Tozla kaplanan kafes hava direncini belirgin şekilde artırır ve debiyi düşürür.
• Korozyona dikkat edin. Dış ortam ve nemli hacimlerde bağlantı elemanları paslanabilir; uygun malzeme seçilmelidir.
• Esnek bağlantıyla birlikte kullanın. Flanş bağlantıyı sağlar, kanvas titreşimi keser; ikisi birlikte çalışır.
• Cıvata boyunu doğru seçin. Çok uzun cıvata hava yoluna girip türbülans ve ses yaratabilir.

Karşı Flanş ve Tel Kafes Fiyatlarını Ne Belirler?

Fiyatı belirleyen ana etkenler çap ölçüsü, malzeme kalınlığı ve yüzey işlemidir. Büyük çaplı modeller daha fazla malzeme gerektirdiği için doğal olarak yüksek fiyatlıdır. Galvaniz veya boyalı yüzey işlemi, özellikle dış ortam ve nemli hacim uygulamalarında ömrü uzatır. Bu kategori havalandırma sisteminin en ekonomik kalemleri arasındadır; ancak yanlış ölçü seçimi montajın tamamını aksatabileceği için ölçü doğruluğu fiyattan çok daha önemlidir. Havalandırma Pazarı'nda ürünler üreticiden aracısız sunulur, kredi kartına 12 taksit imkânı vardır. Fiyatlar KDV hariç nettir; %20 KDV sepette eklenir.

Neden Havalandırma Pazarı'ndan Flanş ve Tel Kafes Almalısınız?

• Üreticiden aracısız — HAVİKSAN güvencesiyle ara satıcısız fiyat.
• Fan çaplarına uygun ölçüler — 20 model, karşı flanş ve tel kafes serileri.
• Ücretsiz mühendislik desteği — Fan model ve çapınızı iletin, uyumlu ölçüyü birlikte doğrulayalım.
• Tamamlayıcı ürünler — Esnek bağlantı, titreşim takozu ve susturucuyu aynı yerden temin edebilirsiniz.
• Güvenli alışveriş — 12 taksit, 14 gün iade hakkı, stoktan hızlı kargo.

Bu ürünlerde en kritik nokta ölçü uyumudur; yanlış ölçü montajı tamamen durdurabilir. Fanınızın marka-modelini, gövde çapını ve flanş delik dağılımını bize iletin; uyumlu parçayı birlikte belirleyelim. Kanal sistemleri hakkında ayrıntı için hava kanalı çeşitleri yazımızı okuyabilir, uygun fan için aksiyel fanlar kategorisine ya da sıkça sorulan sorular sayfamıza göz atabilirsiniz.
