Titreşim Takozu ve Yay Modelleri ve Fiyatları

Titreşim Takozu ve Yay Nedir?

Titreşim takozu ve yay, fan, motor ve klima santrali gibi dönen ekipmanların ürettiği titreşimin bulundukları zemine veya askı sistemine geçmesini engelleyen sönümleme elemanlarıdır. Sektörde titreşim sönümleyici, vibrasyon takozu veya yaylı izolatör olarak anılır. Mantığı şudur: ekipman ile yapı arasına esnek bir katman konur; titreşim bu katmanda soğurulur ve yapıya geçemez. Titreşim yapıya geçtiğinde duvar ve döşeme büyük bir hoparlör gibi davranır — kaynaktan uzak odalarda bile uğultu duyulmasının sebebi budur. Bu sayfa Havalandırma Aksesuarları kategorisinin bir parçasıdır.

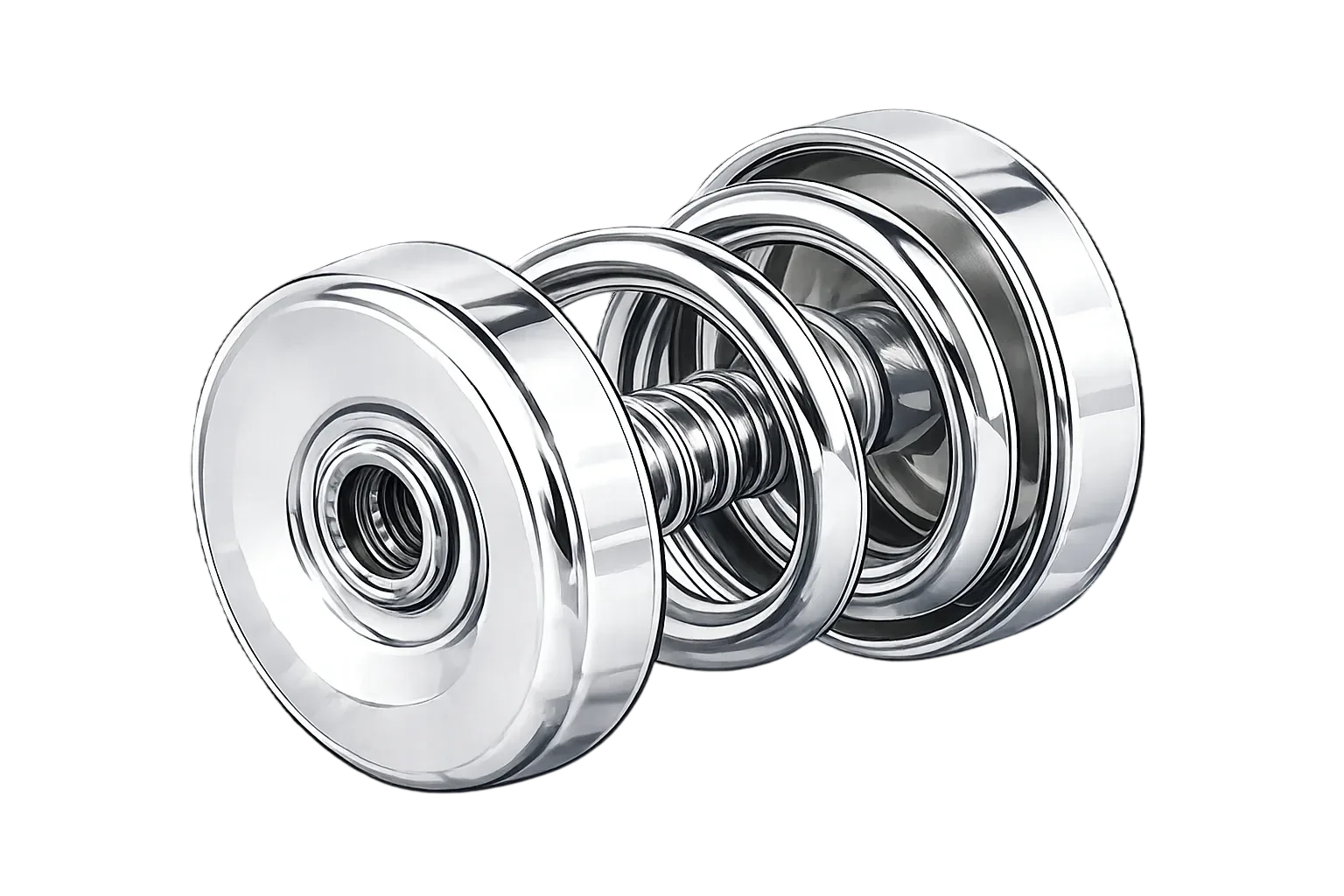

Havalandırma Pazarı'nda BVN üretimi 6 titreşim yayı modeli bulunur. Ürünlerimizde titreşim sönümleyici olarak kullanılan bu yaylar, taşınacak ağırlığa göre farklı tel çaplarında üretilir; doğru seçim tamamen yük hesabına dayanır.

Titreşim Yalıtımının Üç Ayağı

• Titreşim yayı (BTY serisi) — Ekipmanın ağırlığını taşırken titreşimi soğurur. Kullanılacak ağırlığa göre farklı tel çapları tercih edilir; tel çapı kalınlaştıkça taşıma kapasitesi artar, sönümleme karakteri değişir.
• Esnek bağlantı (kanvas) — Fandan kanala geçen titreşimi keser. Yay zemine giden yolu, kanvas kanala giden yolu kapatır.
• Susturucu — Hava yoluyla kanal içinde ilerleyen sesi düşürür.

Bu üçü farklı yolları kapatır ve biri diğerinin yerine geçmez. Gürültü şikâyeti çözülemiyorsa genellikle bu üç yoldan biri açık bırakılmıştır. Tamamlayıcı ürünler için havalandırma aksesuarları kategorisine bakabilirsiniz.

Titreşim Takozu Nasıl Seçilir? (3 Adımda)

1. Adım — Ekipman Ağırlığını ve Destek Sayısını Belirleyin

Seçimin temeli her bir takoza düşen yüktür. Hesap basittir:

Takoz başına yük (kg) = Ekipman toplam ağırlığı ÷ Takoz adedi

Örnek: 240 kg ağırlığındaki bir hücreli fan dört takozla taşınacaksa her takoza 240 ÷ 4 = 60 kg düşer. Seçilecek yayın taşıma kapasitesi bu değere uygun olmalıdır. Burada kritik nokta şudur: ağırlık her zaman eşit dağılmaz. Motor bir tarafta ise o taraftaki takozlara daha fazla yük biner; bu durumda ağırlık merkezine göre dağılım hesaplanmalı veya farklı kapasitede takozlar kullanılmalıdır.

2. Adım — Yükü Doğru Aralıkta Tutun

Titreşim yalıtımında en sık yapılan iki hata birbirinin zıddıdır. Aşırı yüklenen takoz tam sıkışır, esnekliğini kaybeder ve titreşimi doğrudan iletir — takoz varmış gibi görünür ama işlevi yoktur. Az yüklenen takoz ise yeterince çökmediği için sönümleme sağlamaz ve ekipman üzerinde salınım oluşabilir. Doğru seçim, yayın kendi çalışma aralığının ortasında yüklenmesidir. Bu yüzden "büyük takoz her zaman daha iyidir" düşüncesi yanlıştır.

3. Adım — Montaj Biçimini Belirleyin

• Zemine oturan ekipman → alt tarafa yerleştirilen takoz/yay.
• Tavana asılı ekipman → askı çubuğuna takılan sönümleyici; askı elemanının yapıya rijit bağlanmaması gerekir.
• Yüksek devirli, küçük ekipman → daha sert karakterli sönümleyici.
• Düşük devirli, ağır ekipman → daha esnek, çökmesi fazla olan sönümleyici.

Titreşim Takozu ve Yay Kullanım Alanları

• Hücreli aspiratörler ve klima santralleri — Ağır ekipmanın zemine oturduğu tüm uygulamalar.
• Mutfak egzoz fanları — Üst kattaki mahalle titreşim geçişinin önlenmesi.
• Çatı fanları — Çatı döşemesine titreşim iletiminin kesilmesi.
• Asma tavan içi kanal fanları — Askı çubuğu üzerinden yapıya geçen titreşim.
• Motor ve pompa grupları — Teknik hacimlerdeki dönen ekipmanlar.
• Otel ve hastane teknik odaları — Ses hassasiyetinin yüksek olduğu yapılar.

Montaj ve Kullanım İpuçları

• Yük dağılımını kontrol edin. Ekipmanın ağırlık merkezi ortada değilse takozlara eşit yük binmez; gerekirse farklı kapasitede takozlar kullanılmalıdır.
• Takozu tam sıkıştırmayın. Sıkışan takoz esnekliğini kaybeder ve titreşimi doğrudan iletir. Yay kendi çalışma aralığında çökmelidir.
• Kısa devre yapmayın. Ekipman takozla yalıtılsa bile, gövdeye değen bir boru, kablo kanalı veya kanal parçası titreşimi yapıya taşır. Bu, sahada en sık gözden kaçan ayrıntıdır.
• Kanal bağlantısını esnek yapın. Takoz zemine giden yolu keser; kanala giden yol için esnek bağlantı gerekir.
• Zemin sağlamlığını kontrol edin. Titreşim yalıtımı, zayıf bir döşemenin kendi rezonansını çözmez; ağır ekipmanda zemin dayanımı ayrıca değerlendirilmelidir.
• Periyodik kontrol yapın. Yaylar zamanla oturabilir, lastik elemanlar sertleşebilir; uğultu artışında ilk bakılacak yerlerden biri budur.
• Montaj sonrası seviye kontrolü yapın. Takozlar farklı çöktüyse ekipman eğik durur; bu hem yatak ömrünü kısaltır hem titreşimi artırır.

Titreşim Takozu Fiyatlarını Ne Belirler?

Fiyatı belirleyen ana etkenler taşıma kapasitesi, tel çapı ve malzeme kalitesidir. Daha ağır ekipmanlar için üretilen kalın tel çaplı yaylar doğal olarak daha yüksek fiyatlıdır. Bu kategori, havalandırma sisteminin en düşük maliyetli kalemlerinden biridir; buna karşılık atlandığında ortaya çıkan sorunun çözümü en pahalılarındandır. Kurulmuş bir sistemde titreşim şikâyeti çıktığında ekipmanı söküp yalıtım eklemek, baştan doğru takoz kullanmanın kat kat üzerinde maliyet ve iş gücü gerektirir. Havalandırma Pazarı'nda ürünler üreticiden aracısız sunulur, kredi kartına 12 taksit imkânı vardır. Fiyatlar KDV hariç nettir; %20 KDV sepette eklenir.

Neden Havalandırma Pazarı'ndan Titreşim Takozu Almalısınız?

• Üreticiden aracısız — HAVİKSAN güvencesiyle ara satıcısız fiyat.
• Farklı tel çapı seçenekleri — 6 model, taşınacak ağırlığa göre uygun kapasite.
• Ücretsiz mühendislik desteği — Ekipman ağırlığınızı ve destek sayısını iletin, takoz başına yükü birlikte hesaplayalım.
• Tamamlayıcı ürünler — Esnek bağlantı ve susturucuyu aynı yerden temin edebilirsiniz.
• Güvenli alışveriş — 12 taksit, 14 gün iade hakkı, stoktan hızlı kargo.

Titreşim yalıtımı, doğru ürünü seçmek kadar doğru hesaplamayı da gerektirir. Ekipmanınızın ağırlığını, destek noktası sayısını ve montaj biçimini (zemine oturan/asılı) bize iletin; takoz başına yükü hesaplayıp uygun modeli belirleyelim. Gürültü konusunun bütünü için fan sesi nasıl azaltılır rehberimizi okuyabilir, ekipman seçenekleri için hücreli aspiratörler kategorisine ya da sıkça sorulan sorular sayfamıza göz atabilirsiniz.
