BVN Çift Emişli Hücreli Fan BHV 10-1,5 (230V) 5300 m³/h

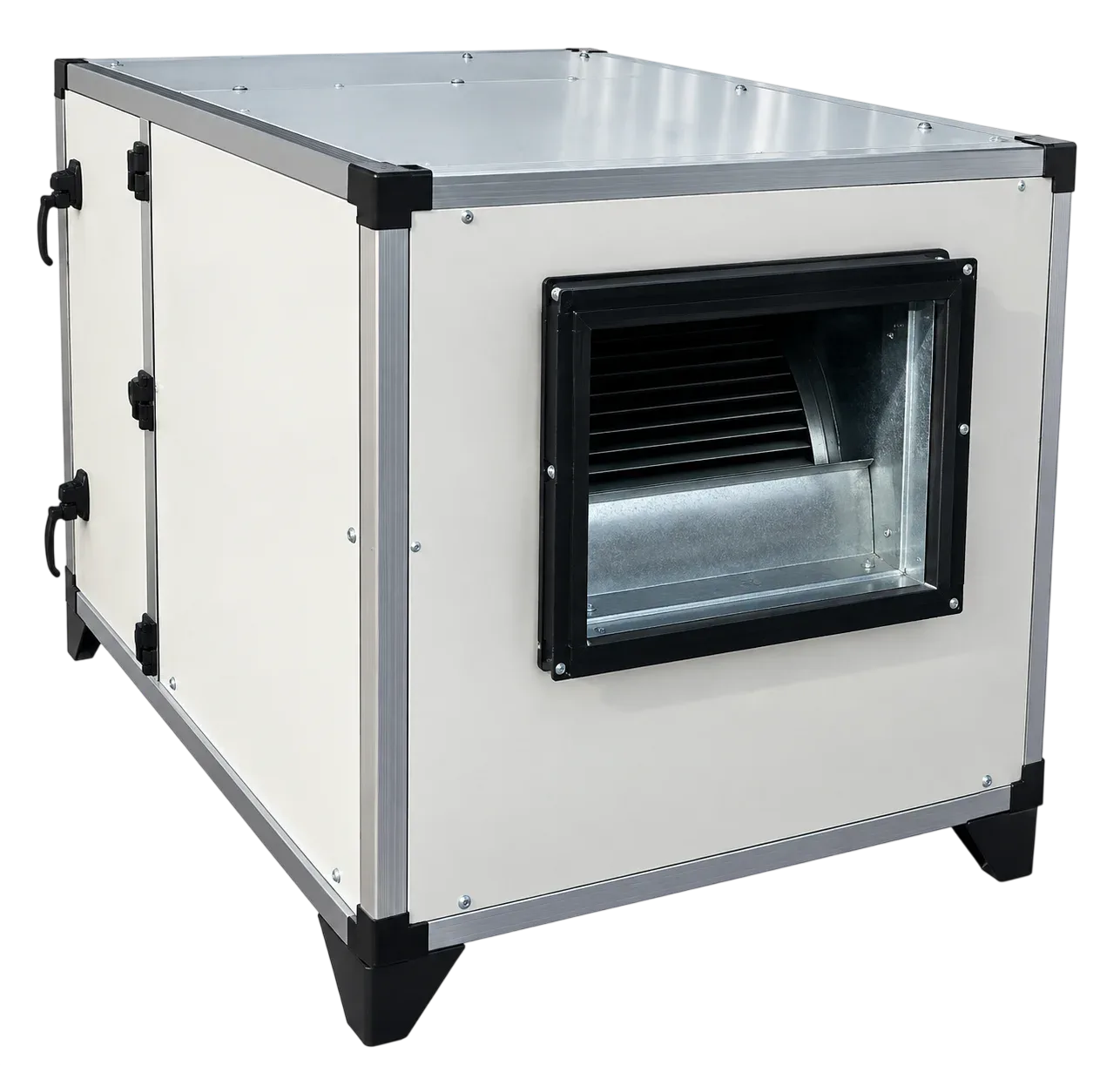

BVN Çift Emişli Hücreli Fan BHV 10-1,5 (230V) 5300 m³/h, çift emişli hücreli fan grubunda 5.300 m³/h hava debisiyle çalışan bir üründür. Çift emişli radyal pervanesi hücre içine yerleştirilen bu seri, 25 mm kalınlığında mineral yün ile kaplanmış panellerle akustik olarak izole edilmiştir. Öne eğimli sık kanat yapısı, düşük devirde yüksek hava debisi üretilmesini sağlar; hücre yapısı ise titreşimin binaya aktarılmasını keser.

Model, 5.300 m³/h hava debisini 400 Pa statik basınç noktasında üretecek şekilde boyutlandırılmıştır; bu ikili, ürünün hangi büyüklükteki bir sistemde çalışabileceğini belirleyen iki temel değerdir. Motor gücü 1.5 kW, besleme gerilimi 230 V ve anma devri 1270 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

5.300 m³/h değerini somutlaştırmak için hava değişim sayısına göre üç senaryo çıkardık. Hesapta tavan yüksekliği 3 m alınmıştır:

• Saatte 6 hava değişimi (ofis, mağaza ve toplantı odası): 883 m³ hacim, yani yaklaşık 294 m² alan.
• Saatte 8 hava değişimi (kafe, restoran salonu ve yoğun kullanımlı ofis): 663 m³ hacim, yani yaklaşık 221 m² alan.
• Saatte 12 hava değişimi (WC, duş, soyunma odası gibi ıslak hacimler): 442 m³ hacim, yani yaklaşık 147 m² alan.
• Statik basınç: 400 Pa. Bu değer kısa kanal hatları ve doğrudan atış yapan uygulamalar için uygundur. Hattaki her dirsek, damper ve filtre bu bütçeden pay alır.
• Ses seviyesi: 60 dB. Bu değer normal konuşma seviyesine yakındır; teknik hacim veya asma tavan içi montajda ortama yansıyan ses belirgin şekilde azalır.
• Enerji tüketimi: 1.5 kW anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 12 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 2.600 - 20.000 m³/h aralığında 12 modelden oluşur; 5.300 m³/h ile küçükten büyüğe 4. sıradadır ve serinin alt bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Seçimi yaparken yalnızca mahal büyüklüğüne değil, hattaki toplam dirence de bakın. İki fan aynı debiyi verirken farklı basınç üretebilir ve uzun hatlarda yalnızca yüksek basınçlı olan işi görür.

Ne İşe Yarar (Halk Diliyle)

İçinde fan bulunan yalıtımlı bir kutudur. Fanın gürültüsü kutunun mineral yün kaplı duvarlarında sönümlendiği için ortama neredeyse hiç ses yansımaz. Bu yüzden insanların bulunduğu mahallere yakın montajlarda tercih edilir.

Serideki bu model saatte 5.300 m³ hava taşır. Bu rakam soyut gelebilir; yukarıdaki kapasite bölümünde onu doğrudan metrekareye çevirdik. Doğru ürünü seçtiğinizden emin değilseniz mahal ölçülerinizi ve hat bilgilerinizi paylaşarak mühendislik ekibimizden destek isteyebilirsiniz.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BHV 10-1,5 (230V)
• Ürün tipi: Çift emişli hücreli fan
• Debi: 5300 m³/h
• Basınç: 400 Pa
• Güç: 1.5 kW
• Voltaj: 230 V
• Frekans: 50 Hz
• Devir: 1270 d/dk
• Ses Seviyesi: 60 dB
• Kanat Tipi: Öne Eğimli
• Ağırlık: 89 kg

Listedeki değerler üreticinin güncel kataloğundan alınmıştır; uydurma veya tahmini bir veri içermez. Şartname çalışmanız için performans eğrisi veya boyut çizimi gerekiyorsa satış ve mühendislik ekibimizden talep edebilirsiniz.

Kullanım Alanları

Aşağıdaki kullanım senaryoları, bu ürün grubunun tipik uygulama alanlarını özetler:

• Teknik hacimden mahal havalandırması yapılan projeler
• Otel, hastane ve ofislerde sessiz merkezi havalandırma
• AVM ve mağaza taze hava besleme sistemleri
• Konferans salonu ve sinema havalandırması

Montaj ve Seçim Notları

Aşağıdaki notlar, bu ürün grubunda performans kaybının en sık görülen nedenlerini önlemek içindir:

• Konum seçimi: Ürünü dirsek, damper veya kesit değişiminin hemen çıkışına değil, mümkünse iki tarafında düz hat bulunan bir noktaya yerleştirin.
• Hız kontrolü: Debinin kademeli düşürülmesi isteniyorsa ürünle uyumlu bir hız kontrol ünitesi kullanılmalıdır; uyumluluk için sipariş öncesi danışmanızı öneririz.
• Elektrik bağlantısı: Bağlantı, ürün etiketindeki değerlere uygun şekilde yetkili bir elektrikçi tarafından yapılmalıdır.
• Taşıma: 89 kg ağırlığındaki ürünün montajı en az iki kişiyle veya kaldırma ekipmanıyla yapılmalı, askı elemanları bu yüke göre seçilmelidir.
