BVN Çift Emişli Hücreli Fan BHV 10-2,2 (380V) 6800 m³/h

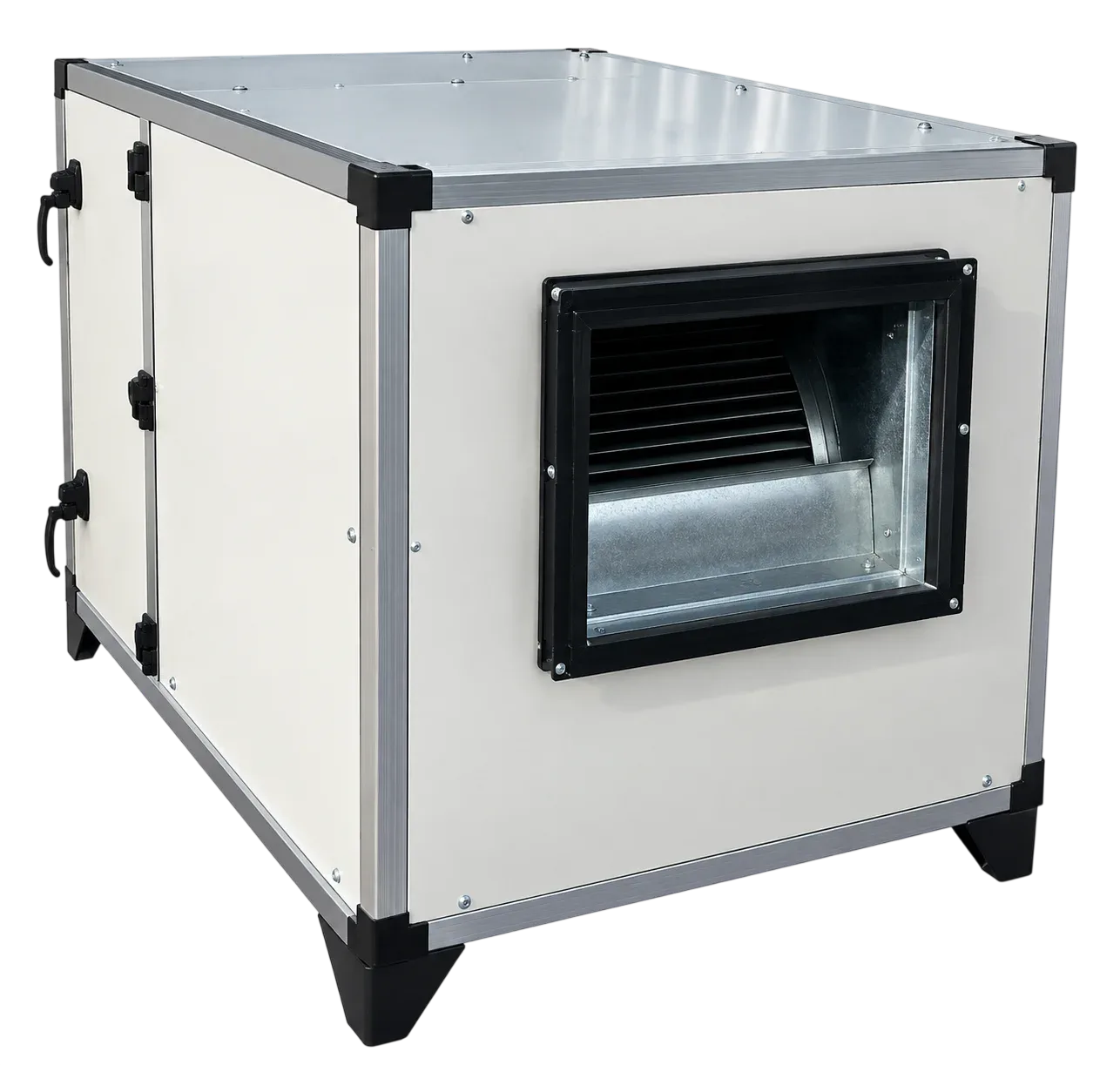

BVN çift emişli hücreli fan serisinin bir üyesi olan BVN Çift Emişli Hücreli Fan BHV 10-2,2 (380V) 6800 m³/h, çift emişli radyal pervanesi hücre içine yerleştirilen bu seri, 25 mm kalınlığında mineral yün ile kaplanmış panellerle akustik olarak izole edilmiştir. Öne eğimli sık kanat yapısı, düşük devirde yüksek hava debisi üretilmesini sağlar; hücre yapısı ise titreşimin binaya aktarılmasını keser.

Model, 6.800 m³/h hava debisini 410 Pa statik basınç noktasında üretecek şekilde boyutlandırılmıştır; bu ikili, ürünün hangi büyüklükteki bir sistemde çalışabileceğini belirleyen iki temel değerdir. Motor gücü 2.2 kW, besleme gerilimi 380 V ve anma devri 1400 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

Seçim yaparken tek başına debi rakamı yeterli değildir; o debinin kaç m³ hacmi kaç kez yenileyebildiği önemlidir. 6.800 m³/h için 3 m tavan yüksekliğinde şu tablo çıkar:

• Saatte 6 hava değişimi (ofis, mağaza ve toplantı odası): 1.133 m³ hacim, yani yaklaşık 378 m² alan.
• Saatte 8 hava değişimi (kafe, restoran salonu ve yoğun kullanımlı ofis): 850 m³ hacim, yani yaklaşık 283 m² alan.
• Saatte 12 hava değişimi (WC, duş, soyunma odası gibi ıslak hacimler): 567 m³ hacim, yani yaklaşık 189 m² alan.
• Statik basınç: 410 Pa. Bu değer kısa kanal hatları ve doğrudan atış yapan uygulamalar için uygundur. Hattaki her dirsek, damper ve filtre bu bütçeden pay alır.
• Ses seviyesi: 62 dB. Bu değer yüksek sayılır; mahal içine yakın montajlarda susturucu ve esnek bağlantı kullanılması önerilir.
• Enerji tüketimi: 2.2 kW anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 17,6 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 2.600 - 20.000 m³/h aralığında 12 modelden oluşur; 6.800 m³/h ile küçükten büyüğe 5. sıradadır ve serinin alt bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Yukarıdaki değerler, kanal hattının kısa ve düşük dirençli olduğu durumlar için yol gösterici bir üst çerçevedir. Uzun hatlar, çok sayıda dirsek, filtre ve daraltılmış menfez kesitleri basınç kaybını arttırır; fanın gerçekte taşıdığı debi bu değerlerin altına iner.

Ne İşe Yarar (Halk Diliyle)

İçinde fan bulunan yalıtımlı bir kutudur. Fanın gürültüsü kutunun mineral yün kaplı duvarlarında sönümlendiği için ortama neredeyse hiç ses yansımaz. Bu yüzden insanların bulunduğu mahallere yakın montajlarda tercih edilir.

Elinizdeki model saatte 6.800 m³ hava kapasitesine sahiptir. Aynı ailede daha küçük ve daha büyük debili seçenekler de bulunur; ihtiyacınızdan büyük seçmek gereksiz enerji tüketimi demektir. Ürünün elektrik bağlantısı, etiket değerlerine uygun biçimde yetkili bir elektrikçi tarafından yapılmalıdır.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BHV 10-2,2 (380V)
• Ürün tipi: Çift emişli hücreli fan
• Debi: 6800 m³/h
• Basınç: 410 Pa
• Güç: 2.2 kW
• Voltaj: 380 V
• Frekans: 50 Hz
• Devir: 1400 d/dk
• Ses Seviyesi: 62 dB
• Kanat Tipi: Öne Eğimli
• Ağırlık: 94 kg
• Önerilen Hız Kontrol: BSCF22T

Yukarıdaki tüm değerler üretici katalog verisidir. Projeniz için ek doküman (boyut çizimi, performans eğrisi, uygunluk belgesi) gerekiyorsa bizimle iletişime geçmeniz yeterlidir.

Kullanım Alanları

Bu ürünün pratikte en sık karşılaşılan uygulama alanları şunlardır:

• Otel, hastane ve ofislerde sessiz merkezi havalandırma
• AVM ve mağaza taze hava besleme sistemleri
• Konferans salonu ve sinema havalandırması
• Restoran salon egzoz ve besleme hatları

Montaj ve Seçim Notları

Ürünün beklenen performansı vermesi büyük ölçüde montaj kalitesine bağlıdır. Sahada en sık karşılaşılan noktalar:

• Hız kontrolü: Debinin kademeli düşürülmesi isteniyorsa ürünle uyumlu bir hız kontrol ünitesi kullanılmalıdır; uyumluluk için sipariş öncesi danışmanızı öneririz.
• Elektrik bağlantısı: Bağlantı, ürün etiketindeki değerlere uygun şekilde yetkili bir elektrikçi tarafından yapılmalıdır.
• Filtre etkisi: Hatta filtre varsa kirlendikçe direnç artar ve debi düşer; filtre değişim periyodunu baştan planlayın.
• Taşıma: 94 kg ağırlığındaki ürünün montajı en az iki kişiyle veya kaldırma ekipmanıyla yapılmalı, askı elemanları bu yüke göre seçilmelidir.
