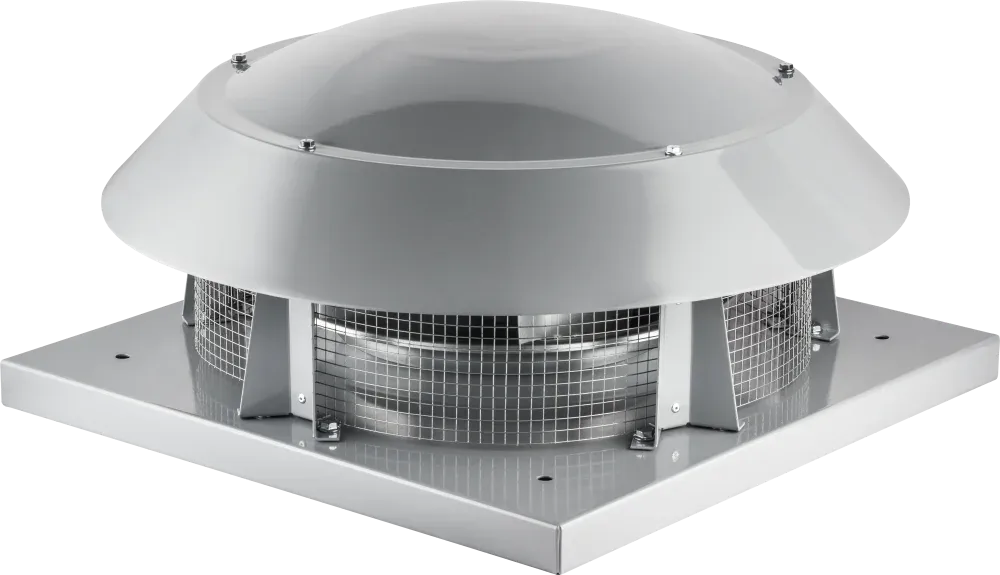

BVN Radyal Çatı Fanı Yatay Atışlı BRF 315 2000 m³/h

BVN Radyal Çatı Fanı Yatay Atışlı BRF 315 2000 m³/h, yatay atışlı radyal çatı fanı grubunda 2.000 m³/h hava debisiyle çalışan bir üründür. Kapalı mekânların hava kalitesini artırmak üzere çatıya monte edilen bu seri, dıştan rotorlu motoru sayesinde düşük ses seviyesinde çalışır. Şapka biçimli gövdesi emilen havayı yatay düzlemde dışarı savurur ve çatı yüzeyine geri dönmesini engeller.

Serinin bu ölçüsü 2.000 m³/h hava debisi üretir; aşağıdaki bölümde bu debinin ne kadarlık bir mahal veya hattı beslediğini adım adım hesapladık. Motor gücü 130 W, besleme gerilimi 230 V ve anma devri 1425 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

2.000 m³/h değerini somutlaştırmak için hava değişim sayısına göre üç senaryo çıkardık. Hesapta tavan yüksekliği 3 m alınmıştır:

• Saatte 6 hava değişimi (ofis, mağaza ve toplantı odası): 333 m³ hacim, yani yaklaşık 111 m² alan.
• Saatte 8 hava değişimi (kafe, restoran salonu ve yoğun kullanımlı ofis): 250 m³ hacim, yani yaklaşık 83 m² alan.
• Saatte 12 hava değişimi (WC, duş, soyunma odası gibi ıslak hacimler): 167 m³ hacim, yani yaklaşık 56 m² alan.
• Anma çapı: Ø315 mm. Bu çapta kanal kesiti yaklaşık 0,08 m²'dir.
• Kanal içi hava hızı: 2.000 m³/h saniyeye çevrildiğinde 0,56 m³/s eder; Ø315 mm kesitte ortalama hız yaklaşık 7,1 m/s'dir. Bu hız endüstriyel hatlar için tipik olan 5-8 m/s bandındadır; konfor mahallerine yakın geçen hatlarda susturucu kullanılması önerilir.
• Ses seviyesi: 47 dB. Bu değer normal konuşma seviyesine yakındır; teknik hacim veya asma tavan içi montajda ortama yansıyan ses belirgin şekilde azalır.
• Enerji tüketimi: 130 W anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 1,04 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 346 - 9.600 m³/h aralığında 10 modelden oluşur; 2.000 m³/h ile küçükten büyüğe 5. sıradadır ve serinin alt bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Seçimi yaparken yalnızca mahal büyüklüğüne değil, hattaki toplam dirence de bakın. İki fan aynı debiyi verirken farklı basınç üretebilir ve uzun hatlarda yalnızca yüksek basınçlı olan işi görür.

Ne İşe Yarar (Halk Diliyle)

Çatıya oturtulan mantar görünümlü bir egzoz fanıdır. İçerideki kirli havayı yukarı çeker ve yanlara doğru savurarak dışarı atar. Bina içine ayrı bir fan odası kurmanıza gerek kalmaz.

Elinizdeki model saatte 2.000 m³ hava kapasitesine sahiptir. Aynı ailede daha küçük ve daha büyük debili seçenekler de bulunur; ihtiyacınızdan büyük seçmek gereksiz enerji tüketimi demektir. Ürünün elektrik bağlantısı, etiket değerlerine uygun biçimde yetkili bir elektrikçi tarafından yapılmalıdır.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BRF 315
• Ürün tipi: Yatay atışlı radyal çatı fanı
• Debi: 2000 m³/h
• Güç: 130 W
• Voltaj: 230 V
• Frekans: 50 Hz
• Akım: 0.72 A
• Devir: 1425 d/dk
• Ses Seviyesi: 47 dB
• Yalıtım Sınıfı: F
• Koruma Sınıfı: IP44
• Ağırlık: 12.8 kg
• Önerilen Hız Kontrol: BSC1

Yukarıdaki tüm değerler üretici katalog verisidir. Projeniz için ek doküman (boyut çizimi, performans eğrisi, uygunluk belgesi) gerekiyorsa bizimle iletişime geçmeniz yeterlidir.

Kullanım Alanları

Aşağıdaki kullanım senaryoları, bu ürün grubunun tipik uygulama alanlarını özetler:

• Depo ve lojistik merkezlerinde ısı tahliyesi
• Kapalı otopark egzoz sistemleri
• Market ve AVM teknik hacim havalandırması
• Çatı hattından toplu hava tahliyesi gereken yapılar

Montaj ve Seçim Notları

Aşağıdaki notlar, bu ürün grubunda performans kaybının en sık görülen nedenlerini önlemek içindir:

• Elektrik bağlantısı: Bağlantı, ürün etiketindeki değerlere uygun şekilde yetkili bir elektrikçi tarafından yapılmalıdır.
• Filtre etkisi: Hatta filtre varsa kirlendikçe direnç artar ve debi düşer; filtre değişim periyodunu baştan planlayın.
• Devreye alma: İlk çalıştırmada dönüş yönünü ve çektiği akımı kontrol edin; trifaze modellerde faz sırası ters bağlandığında pervane ters yönde döner.
• Koruma sınıfı: IP44 sınıfındaki bu ürün, montaj noktasının su ve toz maruziyeti bu sınıfın kapsamında kalacak şekilde seçilmelidir.
