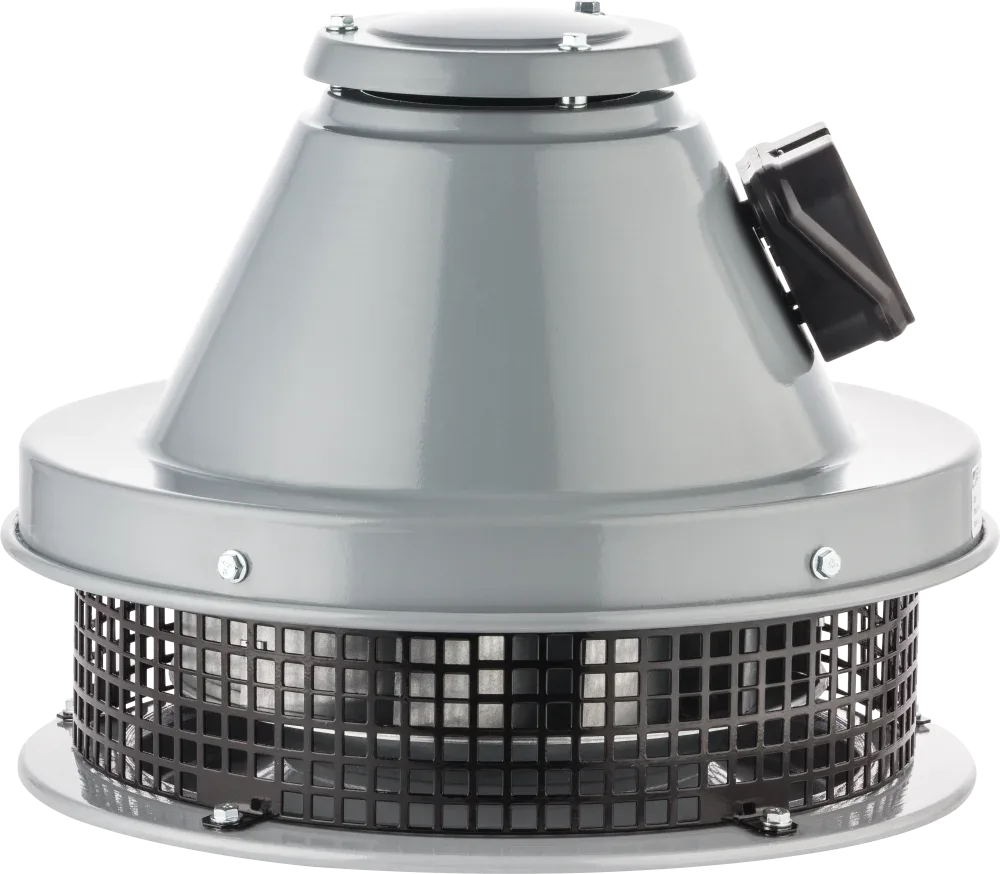

BVN Yatay Atışlı Çatı Fanı BRCF 400T 4000 m³/h

BVN Yatay Atışlı Çatı Fanı BRCF 400T 4000 m³/h, harici motorlu yatay atışlı çatı fanı grubunda 4.000 m³/h hava debisiyle çalışan bir üründür. Motorun hava akımının dışında konumlandırıldığı bu yatay atışlı çatı fanı, taşınan havanın motoru etkilemediği uygulamalar için geliştirilmiştir. Kapalı mekânların hava kalitesini artırmak amacıyla, yüksek performans istenen tesislerde sürekli çalışmaya uygundur.

Serinin bu ölçüsü 4.000 m³/h hava debisi üretir; aşağıdaki bölümde bu debinin ne kadarlık bir mahal veya hattı beslediğini adım adım hesapladık. Besleme gerilimi 380 V, anma devri 1390 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

4.000 m³/h değerini somutlaştırmak için hava değişim sayısına göre üç senaryo çıkardık. Hesapta tavan yüksekliği 3 m alınmıştır:

• Saatte 6 hava değişimi (ofis, mağaza ve toplantı odası): 667 m³ hacim, yani yaklaşık 222 m² alan.
• Saatte 8 hava değişimi (kafe, restoran salonu ve yoğun kullanımlı ofis): 500 m³ hacim, yani yaklaşık 167 m² alan.
• Saatte 12 hava değişimi (WC, duş, soyunma odası gibi ıslak hacimler): 333 m³ hacim, yani yaklaşık 111 m² alan.
• Ses seviyesi: 60 dB. Bu değer normal konuşma seviyesine yakındır; teknik hacim veya asma tavan içi montajda ortama yansıyan ses belirgin şekilde azalır.
• Elektriksel değerler: 380 V besleme ve 1.2 A çekiş. Pano sigortası ve kablo kesiti bu akım değerine göre boyutlandırılmalıdır.
• Aile içindeki yeri: Bu seri 1.000 - 17.000 m³/h aralığında 10 modelden oluşur; 4.000 m³/h ile küçükten büyüğe 4. sıradadır ve serinin alt bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Seçimi yaparken yalnızca mahal büyüklüğüne değil, hattaki toplam dirence de bakın. İki fan aynı debiyi verirken farklı basınç üretebilir ve uzun hatlarda yalnızca yüksek basınçlı olan işi görür.

Ne İşe Yarar (Halk Diliyle)

Çatıya konulan, havayı yanlara savuran bir egzoz fanıdır. Motoru havanın geçtiği yolun dışında durur; bu nedenle içeriden gelen hava yağlı, tozlu ya da sıcak olsa bile motor bundan etkilenmez.

Bu ölçü, saatte 4.000 m³ havayı hareket ettirecek şekilde boyutlandırılmıştır; kabaca söylemek gerekirse orta büyüklükte bir odanın havasını dakikalar içinde tamamen değiştirir. Montaj öncesinde ürünün etiket değerlerini mevcut tesisatınızla karşılaştırmanız, sonradan yaşanacak uyumsuzlukların önüne geçer.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BRCF 400T
• Ürün tipi: Harici motorlu yatay atışlı çatı fanı
• Debi: 4000 m³/h
• Güç: 0.37 kW
• Voltaj: 380 V
• Frekans: 50 Hz
• Akım: 1.2 A
• Devir: 1390 d/dk
• Ses Seviyesi: 60–52 dB
• Yalıtım Sınıfı: F
• Koruma Sınıfı: IP55
• Ağırlık: 55 kg
• Önerilen Hız Kontrol: BSCF10M

Bu tablo katalog değerlerini birebir yansıtır. Sahadaki gerçek çalışma noktası, hattın direncine bağlı olarak katalog değerinden farklılaşabilir; seçim öncesinde hat hesabı yapılmasını öneririz.

Kullanım Alanları

Aşağıdaki kullanım senaryoları, bu ürün grubunun tipik uygulama alanlarını özetler:

• Endüstriyel tesislerde sürekli çatı egzozu
• Mutfak ve yemekhane hava tahliyesi
• Boyahane ve kimyasal proses havalandırması
• Kapalı otopark egzoz sistemleri

Montaj ve Seçim Notları

Aşağıdaki notlar, bu ürün grubunda performans kaybının en sık görülen nedenlerini önlemek içindir:

• Akış yönü: Gövde üzerindeki hava yönü işaretini hattaki akış yönüyle aynı hizada bağlayın; ters bağlanan bir fan katalog debisini vermez.
• Titreşim yalıtımı: Fan ile kanal arasında esnek bağlantı kullanmak, gövde titreşiminin hat üzerinden yapıya taşınmasını önemli ölçüde azaltır.
• Askı ve taşıma: Ürünün ağırlığı kanal hattına bindirilmemeli; bağımsız askı çubukları veya kelepçelerle taşıyıcı yapıya sabitlenmelidir.
• Taşıma: 55 kg ağırlığındaki ürünün montajı en az iki kişiyle veya kaldırma ekipmanıyla yapılmalı, askı elemanları bu yüke göre seçilmelidir.
