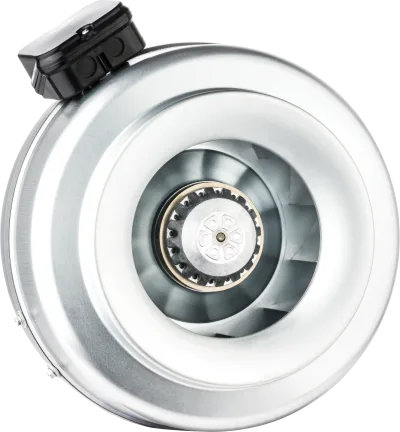

BVN Yuvarlak Kanal Fanı BDTX 125 315 m³/h

Kasası ve pervanesi korozyona karşı preslenmiş galvaniz sacdan üretilen BDTX serisi, her iki ucundan da kelepçeyle yuvarlak kanala bağlanabilecek şekilde tasarlanmıştır. Geriye eğimli kanat yapısı, hattaki direnç arttığında bile debinin ani biçimde düşmesini engeller. BVN Yuvarlak Kanal Fanı BDTX 125 315 m³/h bu ailenin 315 m³/h debi noktasında konumlanan modelidir.

Serinin bu ölçüsü 315 m³/h hava debisi üretir; aşağıdaki bölümde bu debinin ne kadarlık bir mahal veya hattı beslediğini adım adım hesapladık. Motor gücü 80 W, besleme gerilimi 230 V ve anma devri 2325 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

Debi bilinen bir üründe doğru soru şudur: bu 315 m³/h kaç metrekareyi besler? Hesap, debi ÷ saatlik hava değişimi ile hacme, hacim de 3 m tavan yüksekliğine bölünerek alana çevrilir:

• Saatte 6 hava değişimi (ofis, mağaza ve toplantı odası): 53 m³ hacim, yani yaklaşık 18 m² alan.
• Saatte 8 hava değişimi (kafe, restoran salonu ve yoğun kullanımlı ofis): 39 m³ hacim, yani yaklaşık 13 m² alan.
• Saatte 12 hava değişimi (WC, duş, soyunma odası gibi ıslak hacimler): 26 m³ hacim, yani yaklaşık 9 m² alan.
• Anma çapı: Ø125 mm. Bu çapta kanal kesiti yaklaşık 0,01 m²'dir.
• Kanal içi hava hızı: 315 m³/h saniyeye çevrildiğinde 0,09 m³/s eder; Ø125 mm kesitte ortalama hız yaklaşık 7,1 m/s'dir. Bu hız endüstriyel hatlar için tipik olan 5-8 m/s bandındadır; konfor mahallerine yakın geçen hatlarda susturucu kullanılması önerilir.
• Ses seviyesi: 43 dB. Bu değer sessiz kabul edilen banttadır; yatak odası, ofis ve otel odası gibi mahallere yakın montaja uygundur.
• Enerji tüketimi: 80 W anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 0,64 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 240 - 2.620 m³/h aralığında 12 modelden oluşur; 315 m³/h ile küçükten büyüğe 2. sıradadır ve serinin alt bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Değerleri bir üst sınır olarak okuyun. Kirlenen filtre, ezilmiş flex kanal ve yetersiz menfez kesiti gibi saha koşulları debiyi düşüren en yaygın üç nedendir.

Ne İşe Yarar (Halk Diliyle)

Yuvarlak havalandırma borusunun ortasına eklenen bir güçlendirici fandır. Hattın iki ucundan kelepçeyle bağlanır, dikey ya da yatay her pozisyonda çalışır; borunun içindeki havayı hedeflediğiniz noktaya taşır.

Bu ölçü, saatte 315 m³ havayı hareket ettirecek şekilde boyutlandırılmıştır; kabaca söylemek gerekirse orta büyüklükte bir odanın havasını dakikalar içinde tamamen değiştirir. Montaj öncesinde ürünün etiket değerlerini mevcut tesisatınızla karşılaştırmanız, sonradan yaşanacak uyumsuzlukların önüne geçer.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BDTX 125
• Ürün tipi: Yuvarlak kanal fanı
• Debi: 315 m³/h
• Güç: 80 W
• Voltaj: 230 V
• Frekans: 50 Hz
• Akım: 0.4 A
• Devir: 2325 d/dk
• Ses Seviyesi: 43 dB
• Kanat Tipi: Geriye Eğimli
• Yalıtım Sınıfı: B
• Koruma Sınıfı: IP44
• Ağırlık: 2.7 kg
• Önerilen Hız Kontrol: BSC1

Bu tablo katalog değerlerini birebir yansıtır. Sahadaki gerçek çalışma noktası, hattın direncine bağlı olarak katalog değerinden farklılaşabilir; seçim öncesinde hat hesabı yapılmasını öneririz.

Kullanım Alanları

Sahada bu ürünün en çok kullanıldığı yerler:

• Konut ve ofislerde tuvalet, banyo ve mutfak egzozu
• Depo ve arşiv odalarında sürekli hava sirkülasyonu
• Kuaför, güzellik salonu ve laboratuvar koku tahliyesi
• Yağlı ortamlarda, girişine filtre eklenerek kullanım

Montaj ve Seçim Notları

Montaj ve devreye alma aşamasında dikkat edilmesi gereken başlıklar:

• Titreşim yalıtımı: Fan ile kanal arasında esnek bağlantı kullanmak, gövde titreşiminin hat üzerinden yapıya taşınmasını önemli ölçüde azaltır.
• Askı ve taşıma: Ürünün ağırlığı kanal hattına bindirilmemeli; bağımsız askı çubukları veya kelepçelerle taşıyıcı yapıya sabitlenmelidir.
• Servis erişimi: Montaj noktasının hizasına bir kontrol kapağı bırakın; periyodik temizlik ve bakım için erişim gerekir.
• Taşıma: 2,7 kg ağırlığıyla tek kişilik montaja uygundur; buna rağmen askı noktalarının yapıya sağlam sabitlenmesi gerekir.
