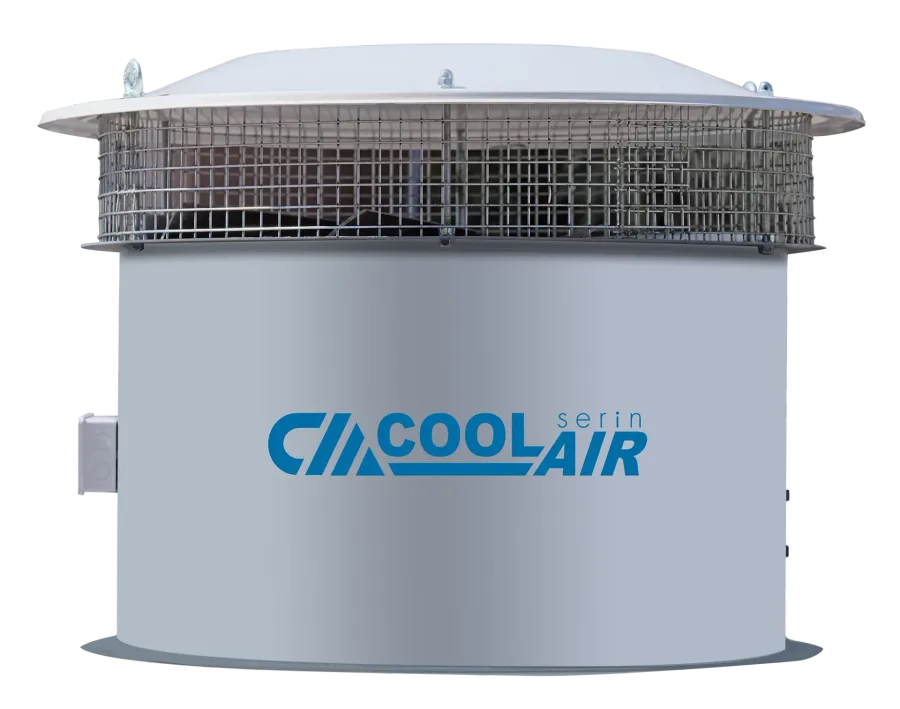

Çatı Tipi Aksiyel (Alüminyum) Fan 13.500 m³/h

Çatı Tipi Aksiyel (Alüminyum) Fan 13.500 m³/h Nedir, Kimin İçin?

Bu model, aksiyel (eksenel) kanat yapısına sahip bir çatı fanıdır: hava, fan miline paralel yönde emilir ve doğrudan çatı üzerinden atmosfere atılır. Aksiyel çalışma prensibi, uzun ve dirençli kanal hatları yerine kısa yollu, doğrudan tahliye gerektiren mahaller için uygundur. Sıcak hava fiziksel olarak zaten tavana doğru yükseldiği için, tahliye noktasının çatıda olması ısı ve koku birikiminin en yoğun olduğu bölgeden çekiş yapılmasını sağlar.

13.500 m³/h değeri, saniyede yaklaşık 3,75 m³ hava hareketine karşılık gelir. Bu debinin pratikte ne anlama geldiğini görmek için mahal hacmine bakmak gerekir: 4 metre tavan yüksekliğine sahip bir hacimde bu fan, yaklaşık 560 m² alanda saatte 6 hava değişimi, yaklaşık 340 m² alanda saatte 10 hava değişimi sağlayabilir. Mutfak egzozu, boya-kaynak bölgesi gibi saatte 15 değişim istenen mahallerde ise karşılık gelen alan 4 metre yükseklikte yaklaşık 225 m² düzeyine iner. Dolayısıyla bu model, küçük bir dükkânın değil, orta-büyük ölçekli endüstriyel ve ticari hacimlerin fanıdır.

380 V trifaze besleme ve 1.1 kW motor gücü, modelin tek fazlı küçük banyo/WC uygulamaları için değil, sürekli çalışan endüstriyel havalandırma için tasarlandığını gösterir. 1500 rpm devir, aynı debiyi çok daha yüksek devirle üreten küçük çaplı fanlara kıyasla daha dingin bir çalışma karakteri anlamına gelir. Alüminyum gövde, çatı gibi sürekli güneş, yağmur ve rüzgâra maruz kalan bir konumda hafiflik ve korozyona karşı direnç avantajı sağlar; bu da çatı taşıyıcı yapısına binen yükün düşük kalmasına yardımcı olur.

Teknik Özellikler

Tabloda yer almayan bir değere ihtiyacınız varsa (bağlantı ölçüsü, kaide uyumu, proje şartnamesi karşılığı) satın alma öncesinde bize ulaşabilirsiniz; tahmini değerlerle karar vermek yerine doğrulanmış veriyle seçim yapmanızı öneririz.

Bu Model Size Uygun mu?

Uygun olduğu durumlar:

• Tahliye edilecek hava debisi 13.500 m³/h civarında hesaplanmışsa ve mahalde çatıdan atış yapmaya elverişli bir alan varsa.
• Atölye, imalathane, depo, kapalı otopark, ticari mutfak egzoz hattı gibi yüksek debili ve sürekli havalandırma ihtiyacı olan hacimlerde.
• Sahada 380 V trifaze enerji mevcutsa; bu model tek fazlı 220 V hatta bağlanmaz.
• Hava, uzun ve çok dirsekli bir kanal ağı yerine kısa mesafede doğrudan dışarı atılacaksa.
• Çatı üzerindeki dış hava koşullarına açık konum nedeniyle alüminyum gövde tercih ediliyorsa.

Farklı bir modele yönelmeniz gereken durumlar:

• Hesapladığınız debi 13.500 m³/h'in belirgin şekilde altında veya üstündeyse, aynı ürün ailesinin diğer debi kademelerini Çatı Tipi Aksiyel (Alüminyum) Fanlar kategorisinden karşılaştırın. Gereğinden büyük fan seçmek gereksiz enerji tüketimi ve ses, küçük seçmek ise kokunun ve sıcak havanın mahalde kalması anlamına gelir.
• Tahliye uzun kanal hattı, çok sayıda dirsek, filtre veya yüksek basınç kaybı içeriyorsa: aksiyel fanlar düşük basınçta yüksek debi için uygundur; bu tür hatlarda radyal (salyangoz) fan veya hücreli aspiratör daha doğru çözümdür.
• Sahada yalnızca 220 V tek faz varsa bu model kullanılamaz; tek fazlı alternatif modeller değerlendirilmelidir.
• Egzoz edilen hava içinde yoğun yağ, yapışkan partikül veya agresif kimyasal buhar varsa, uygulamaya özel gövde/filtre çözümü gerekir.

Mahalinizin alanı, tavan yüksekliği ve kullanım tipine göre hangi debinin doğru olduğundan emin değilseniz fan seçim ve debi hesabı sayfamızdan yararlanabilir, ücretsiz mühendislik desteği talep edebilirsiniz.

Montaj ve Kullanım Notları

• Kaide ve su yalıtımı: Fan, çatı yüzeyine doğrudan değil, yükseltilmiş bir çatı kaidesi/flanş üzerine oturtulur. Kaide çevresinin su yalıtımı düzgün yapılmazsa yağmur suyu bağlantı noktasından içeri sızabilir.
• Akış yönü: Fan, atış (egzoz) yönü dışarı bakacak şekilde konumlandırılır. Montajdan sonra çekişin gerçekten mahalden dışarı olduğu, kâğıt/duman testiyle kontrol edilmelidir.
• Trifaze bağlantı ve dönüş yönü: 380 V bağlantı yetkili elektrikçi tarafından yapılır. Trifaze motorlarda faz sırası ters bağlanırsa fan ters yönde döner; bu durumda debi ciddi biçimde düşer. Kısa süreli çalıştırmayla dönüş yönü mutlaka doğrulanmalıdır.
• Motor koruma: Panoda motor gücüne uygun termik/motor koruma şalteri kullanılması, sürekli çalışan uygulamalarda motor ömrü için önemlidir.
• Hız kontrolü: 380 V trifaze bir modelde devir, tek fazlı fanlarda kullanılan hız anahtarıyla değil frekans invertörü (sürücü) ile ayarlanır. Böylece düşük yoğunluklu saatlerde debi kademeli olarak azaltılabilir.
• Titreşim: Fan ile kaide/kanal arasında esnek bağlantı ve titreşim takozu kullanılması, titreşimin çatı yapısına ve mahal içine iletilmesini azaltır.
• Taze hava dengesi: Yalnızca egzoz yapılan, taze hava girişi bulunmayan bir hacimde iç basınç düşer ve fan etiket debisine ulaşamaz. Kapı/panjur/menfez ile yeterli hava girişi bırakılmalıdır.
• Bakım: Çatı konumu nedeniyle kanatlar ve gövde üzerinde toz, yaprak ve kuş kalıntısı birikebilir. Enerji kesilerek yapılan periyodik temizlik, debi kaybını ve dengesiz dönmeyi önler.

Birlikte Tercih Edilen Ürünler

Çatı tipi aksiyel fan uygulamalarında sistemin tamamlanması için genellikle şu ürünler birlikte planlanır: mahale taze hava girişi sağlayan menfez ve panjurlar, kanal bağlantısı yapılacak durumlarda flexible bağlantı elemanları, devir ayarı için frekans invertörü ve kapalı konumda hava kaçağını engelleyen damperler. Aynı ürün ailesinin diğer debi seçeneklerini görmek için Çatı Tipi Aksiyel (Alüminyum) Fanlar kategorisini, doğru debiyi belirlemek için fan seçim aracını inceleyebilirsiniz.
