Hücreli Aspiratör 2.000 m³/h

HAVIKSAN Hücreli Aspiratör 2.000 m³/h Nedir, Kimin İçin?

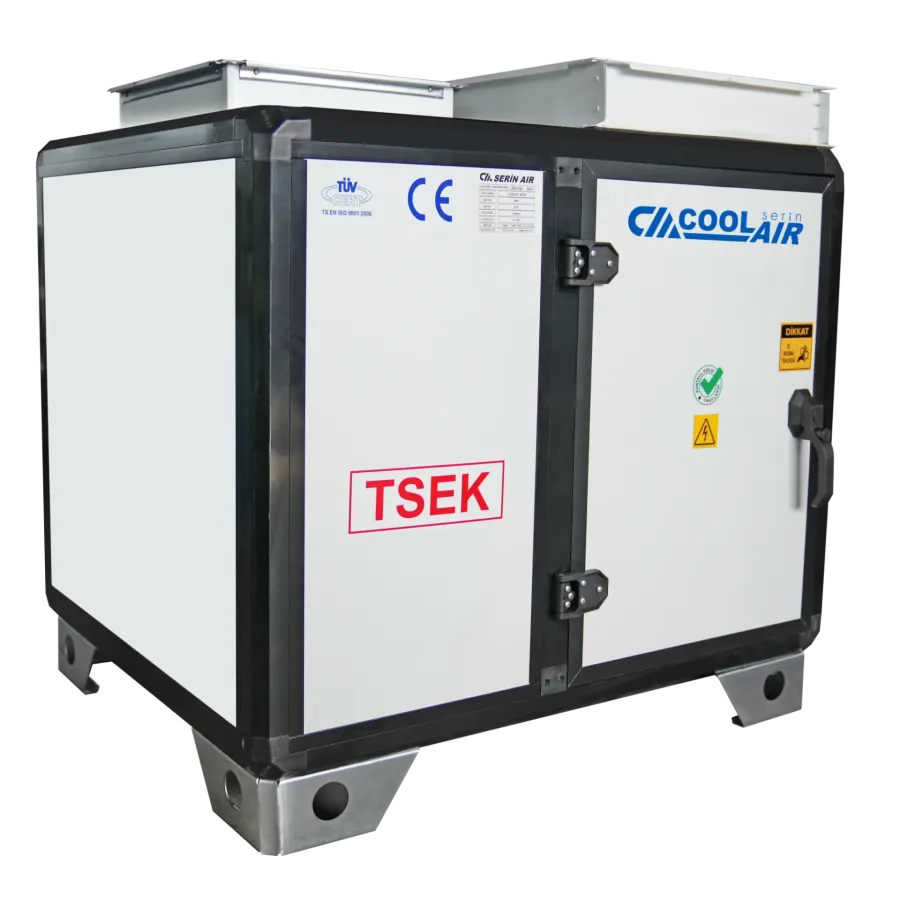

Bu model, ES-AT ürün ailesine ait sık kanatlı bir hücreli aspiratördür. Fan çarkı ve 0,75 kW'lık motoru 600 mm en × 700 mm derinlik × 550 mm yükseklik ölçülerindeki kapalı bir hücre gövdesinin içinde yer alır; hava, 200 × 520 mm ölçüsündeki emiş boğazından kabine girer ve 232 × 208 mm ölçüsündeki atış boğazından kanal hattına verilir. Sık kanatlı çark yapısı, aynı devirde daha fazla hava taşınmasını sağladığı için bu tip aspiratörler kanal direncinin bulunduğu, yani hava hattında dirsek, damper, menfez ve filtre gibi elemanların yer aldığı tesisatlarda tercih edilir.

2.000 m³/h debi sınıfı, orta ölçekli mahallerin merkezi egzoz veya taze hava hattı için tipik bir seçimdir: küçük ve orta kapasiteli üretim atölyeleri, depo bölümleri, kapalı otopark bölgeleri, ticari mutfak davlumbaz hatları, çamaşırhaneler, jeneratör ve pano odaları ile ıslak hacimlerin toplandığı merkezi tesisatlar bu kapasitenin çalışma alanına girer. Ürün 380 V beslemeli olduğu için tek fazlı bir dağıtım panosuna değil, trifaze şebeke ve motor koruma elemanı bulunan bir panoya bağlanacak projeler için uygundur.

2.000 m³/h Hangi Mahal Büyüklüğüne Denk Gelir?

Debiyi mahal hacmiyle karşılaştırmak, doğru kapasiteyi seçmenin en pratik yoludur. 2.000 m³/h, dakikada yaklaşık 33 m³, saniyede ise yaklaşık 0,56 m³ hava anlamına gelir. Tavan yüksekliği 3 m kabul edildiğinde:

• Yaklaşık 65-70 m² bir mahalde saatte 10 hava değişimi (yoğun kirletici bulunan atölye, çamaşırhane, mutfak destek hacmi seviyesi),
• Yaklaşık 110 m² bir mahalde saatte 6 hava değişimi (depo, otopark bölümü, teknik hacim seviyesi),
• Yaklaşık 165 m² bir mahalde saatte 4 hava değişimi (düşük yoğunluklu depolama ve arşiv seviyesi) sağlar.

Mahalinizde hangi hava değişim sayısının gerekli olduğundan emin değilseniz, hacim ve kullanım tipini girerek fan seçim ve debi hesabı sayfamızdan hesaplama yapabilir veya mühendislik ekibimize danışabilirsiniz.

Gövde Ölçüleri ve Boğaz Bağlantıları

Cihazın hücre ölçüleri 600 × 700 × 550 mm, ayak ölçüsü ise 650 mm'dir. Bu ölçüler, cihazın asma tavan arasına, teknik hacme veya çatı üstü bir platforma yerleştirilmesi planlanırken önceden kontrol edilmesi gereken değerlerdir; ayak ölçüsü sayesinde cihaz zemine veya taşıyıcı profil üzerine oturtularak titreşim takozlarıyla sabitlenebilir.

Boğaz kesitleri, kanal hattının nasıl kurulacağını doğrudan belirler. Emiş boğazı 200 × 520 mm (yaklaşık 0,104 m² kesit) olduğundan 2.000 m³/h debide emiş tarafındaki hava hızı yaklaşık 5,3 m/s'ye denk gelir. Atış boğazı 232 × 208 mm (yaklaşık 0,048 m² kesit) olduğundan atış tarafında hava hızı yaklaşık 11,5 m/s seviyesine çıkar. Bu nedenle atış tarafında kanal kesitinin daraltılmaması, mümkünse boğaz ölçüsünde veya daha geniş kesitte devam edilmesi, hem basınç kaybını hem de akış kaynaklı gürültüyü azaltır.

Motor ve Elektrik Değerleri

Model 380 V / 50 Hz besleme ile çalışır; motor gücü 0,75 kW, devri 1500 rpm'dir. Tam yükte çalıştığında saatlik enerji tüketimi 0,75 kWh'e karşılık gelir; günde 8 saat çalışan bir tesisatta bu değer yaklaşık 6 kWh, ayda 26 iş günü üzerinden yaklaşık 156 kWh eder. Bu hesap, işletme maliyetini önceden görmek ve gerekiyorsa çalışma saatlerini zaman rölesi ya da otomasyon üzerinden sınırlandırmak için kullanılabilir.

380 V trifaze besleme, cihazın panoda termik-manyetik koruma ile birlikte devreye alınmasını gerektirir. Debinin kademeli olarak düşürülmesi isteniyorsa, bu model tek fazlı fanlarda kullanılan hız anahtarıyla değil, frekans invertörü (sürücü) ile kontrol edilir; invertörle devir düşürüldüğünde debi ve enerji tüketimi birlikte azalır.

Bu Model Size Uygun mu?

Aşağıdaki koşullar sağlanıyorsa 2.000 m³/h'lik bu model doğru seçimdir:

• Hesaplanan taze hava veya egzoz debisi 2.000 m³/h civarındaysa,
• Tesisatta 380 V trifaze besleme mevcutsa,
• Hava kanal hattı üzerinde dirsek, damper, menfez gibi direnç yaratan elemanlar varsa ve doğrudan duvara takılan bir aksiyel fan yerine kanala bağlanan bir cihaz gerekiyorsa,
• Cihaz için 600 × 700 × 550 mm gövde ve 650 mm ayak ölçüsünü karşılayacak bir montaj alanı ayrılabiliyorsa.

Buna karşılık; hesaplanan debi 2.000 m³/h'in belirgin biçimde üzerindeyse tek cihazı zorlamak yerine sık kanatlı hücreli aspiratörler kategorisindeki üst debi kademelerine geçilmesi, tesisatta yalnızca tek fazlı 220 V besleme varsa ise bu modelin yerine tek fazlı bir alternatifin seçilmesi gerekir. Debisi çok düşük tek bir ıslak hacim için de bu kapasite gereğinden büyük kalır.

Montaj ve Kullanım Notları

• Akış yönü: Gövde üzerindeki emiş (200 × 520 mm) ve atış (232 × 208 mm) boğazları farklı ölçüdedir; kanal bağlantısı yapılmadan önce yön kontrol edilmeli, cihaz ters bağlanmamalıdır.
• Esnek bağlantı: Cihazın emiş ve atış ağızlarına kanal, esnek (flex) bağlantı elemanı üzerinden bağlanırsa titreşimin kanal hattına ve yapıya iletilmesi azalır.
• Askı ve oturma: 650 mm ayak ölçüsü zemine veya profil üzerine oturtmaya uygundur; asma tavan arası montajlarda taşıyıcı askı ve titreşim takozu kullanılmalıdır.
• Elektrik bağlantısı: 380 V / 50 Hz besleme, motor koruma şalteri ve topraklama ile birlikte yetkili kişi tarafından yapılmalıdır.
• Devir kontrolü: Kademeli debi ihtiyacı varsa frekans invertörü kullanılmalıdır; trifaze motor hız anahtarıyla kontrol edilmez.
• Bakım erişimi: Hücre gövdesi fanı ve motoru içine aldığı için servis kapağı tarafında erişim boşluğu bırakılmalı, çark ve filtre bölümü periyodik olarak temizlenmelidir.
• Dış ortam: Cihaz açık alana konumlandırılacaksa yağmur ve kar etkisine karşı üstü kapatılmış bir platform veya kabin tercih edilmelidir.

Seçim Desteği ve Diğer Kapasiteler

Aynı ürün ailesinin farklı debi kademelerini karşılaştırmak için sık kanatlı hücreli aspiratörler kategorisini inceleyebilir, mahal hacminize uygun kapasiteyi belirlemek için fan seçim ve debi hesabı aracımızı kullanabilirsiniz. Proje bazlı ihtiyaçlarda kanal hattı, boğaz ölçüsü ve kapasite uyumu konusunda üretici mühendislik desteğimizden ücretsiz yararlanabilirsiniz.
