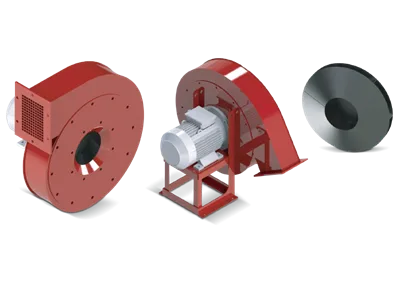

Orta/Yüksek Basınçlı OMG CPS 5,5 Salyangoz Fan 5000 m³/h

OMG CPS 5,5 Salyangoz Fan Nedir, Kimin İçin?

OMG CPS 5,5, 5,5 kW motor gücüyle 5.000 m³/h hava debisi sağlayan santrifüj (salyangoz) tipi bir havalandırma fanıdır. Salyangoz gövde formu, havayı kanat çıkışında toplayıp tek yönde yönlendirdiği için basınç ihtiyacı yüksek hatlarda aksiyel fanlara göre daha kararlı çalışır. Bu nedenle model, kısa ve serbest üflemeli havalandırmadan çok; kanallı, dirsekli, filtreli veya davlumbazlı egzoz hatlarında konumlanır.

5.000 m³/h değeri pratikte şu ölçekleri karşılar: saatte 10 hava değişimi hedeflenen bir mahalde yaklaşık 500 m³ hacim, yani 3 m tavan yüksekliğinde yaklaşık 165-170 m² alan; saatte 6 hava değişimi yeterli olan depo tipi bir hacimde ise yaklaşık 830 m³, yani 3,5 m yükseklikte yaklaşık 235 m² alan. Proses egzozu, kaynak dumanı veya boya kabini gibi saatte 15 değişim istenen uygulamalarda aynı debi yaklaşık 330 m³ hacme, yani 3 m yükseklikte 110 m² civarı bir alana denk gelir. Debi dakikaya çevrildiğinde model yaklaşık 83 m³/dk hava taşır.

Hedef kullanıcı grubu; orta ölçekli imalat atölyeleri, depo ve lojistik alanları, endüstriyel mutfak egzoz hatları, boya-zımpara kabinleri ve toz toplama öncesi/sonrası emiş hatları kuran montaj ekipleri ile mekanik tesisat projelerinde basınçlı egzoz kolu çözen mühendislerdir.

Teknik Özellikler

Yukarıdaki tablo, ürün için doğrulanmış değerleri içerir. Projenizde statik basınç eğrisi, kanat tipi veya bağlantı ölçüsü gibi ek verilere ihtiyaç duyarsanız satış ve mühendislik ekibimizden talep edebilirsiniz; tahmini değerlerle seçim yapılmasını önermiyoruz.

Bu Model Size Uygun mu?

Uygundur: Hesapladığınız taze hava veya egzoz ihtiyacı 5.000 m³/h civarındaysa, hat üzerinde uzun kanal, çok sayıda dirsek, filtre veya davlumbaz gibi direnç yaratan elemanlar varsa ve fanın sürekli (vardiya boyu) çalışması gerekiyorsa bu model doğru seçimdir. Kanallı egzoz kolları için salyangoz gövde, aksiyel fanlara göre basınç kaybına karşı daha toleranslıdır.

Alt/üst modele bakın: Hesaplanan debi 5.000 m³/h'nin belirgin altındaysa daha küçük motor güçlü bir CPS modeliyle hem ilk yatırım hem elektrik tüketimi düşer; ihtiyaç bu değerin üzerindeyse tek fanı zorlamak yerine daha yüksek kapasiteli modele geçmek ya da hattı iki kola ayırmak daha doğrudur. Serinin tüm kapasitelerini Orta/Yüksek Basınçlı CPS Serisi salyangoz fanlar kategorisinden karşılaştırabilirsiniz.

Farklı ürün tipi gerekebilir: Hat çok kısa, kanalsız ya da duvardan doğrudan atış yapıyorsa aksiyel bir fan daha ekonomik olur. Debiyi ve basınç ihtiyacını netleştirmek için fan seçim ve debi hesabı sayfamızı kullanabilir, sonucu ekibimize doğrulatabilirsiniz. Doğru seçim, hem gereksiz enerji tüketimini hem de yanlış ürün nedeniyle oluşan iade sürecini önler.

Montaj ve Kullanım Notları

• Emiş ve basma yönü: Salyangoz fanlarda emiş ağzı ile çıkış ağzı ayrı yönlerdedir; montaj öncesi hattın akış yönünü ve çıkış ağzı pozisyonunu (üfleme yönü) mahal yerleşimine göre planlayın, gövdeyi ters bağlamak debiyi doğrudan düşürür.
• Titreşim yalıtımı: 5,5 kW sınıfı motorlu fanlar sürekli çalışırken yapıya titreşim iletebilir. Fanı titreşim takozları üzerine oturtun, kanal bağlantılarında esnek (flexible) bağlantı elemanı kullanın.
• Sağlam kaide: Gövde ağırlığını taşıyacak beton kaide veya çelik konstrüksiyon üzerine, tam yatay olacak şekilde monte edin; askı ile taşıtılan çözümlerde taşıma kapasitesini kontrol ettirin.
• Kanal kesiti ve hava hızı: 5.000 m³/h debi, Ø400 mm yuvarlak kanalda yaklaşık 11 m/s, Ø450 mm'de yaklaşık 8,7 m/s, Ø500 mm'de yaklaşık 7,1 m/s hava hızına karşılık gelir. Kanalı gereğinden küçük seçmek basınç kaybını ve ses seviyesini artırır.
• Devir kontrolü: Bu güç sınıfında debi ayarı için damper kısma yerine frekans invertörü ile devir düşürmek hem daha sessiz hem daha az tüketimlidir. Elektrik bağlantısını mutlaka motor etiketindeki değerlere göre yetkili kişiye yaptırın.
• Bakım erişimi: Kanat ve gövde içi periyodik temizlik gerektirir; özellikle tozlu, yağlı veya talaşlı egzoz hatlarında fan çevresinde bakım için erişim boşluğu bırakın.

Birlikte Kullanılan Ürünler

Salyangoz fanlı bir egzoz hattı genelde tek başına kurulmaz. Titreşimi kanala iletmemek için esnek bağlantı, hattı ayırmak veya kapatmak için damper, atış ve emiş noktalarında menfez veya panjur, devir ayarı için kontrol elemanı hattın parçasıdır. Aynı serideki diğer kapasiteleri ve hat elemanlarını incelemek için CPS serisi salyangoz fan kategorisine göz atabilir, seçim aşamasında fan seçim aracını kullanabilirsiniz.

Sipariş, Kargo ve Destek

Ürün üreticiden aracısız satılır; stoktaki modeller hızlı kargoya verilir, kredi kartına 12 taksit imkânı sunulur ve 14 gün içinde iade hakkınız bulunur. Projeye özel ölçü veya bağlantı ihtiyacı olan işlerde imalat desteği sağlanır. Debi hesabı, fan seçimi ve kanal çapı belirleme konularında mühendislik desteğimiz ücretsizdir.
