Plug Fanlı Hücreli Aspiratör 2.600 m³/h

Plug Fanlı Hücreli Aspiratör 2.600 m³/h Nedir, Kimin İçin?

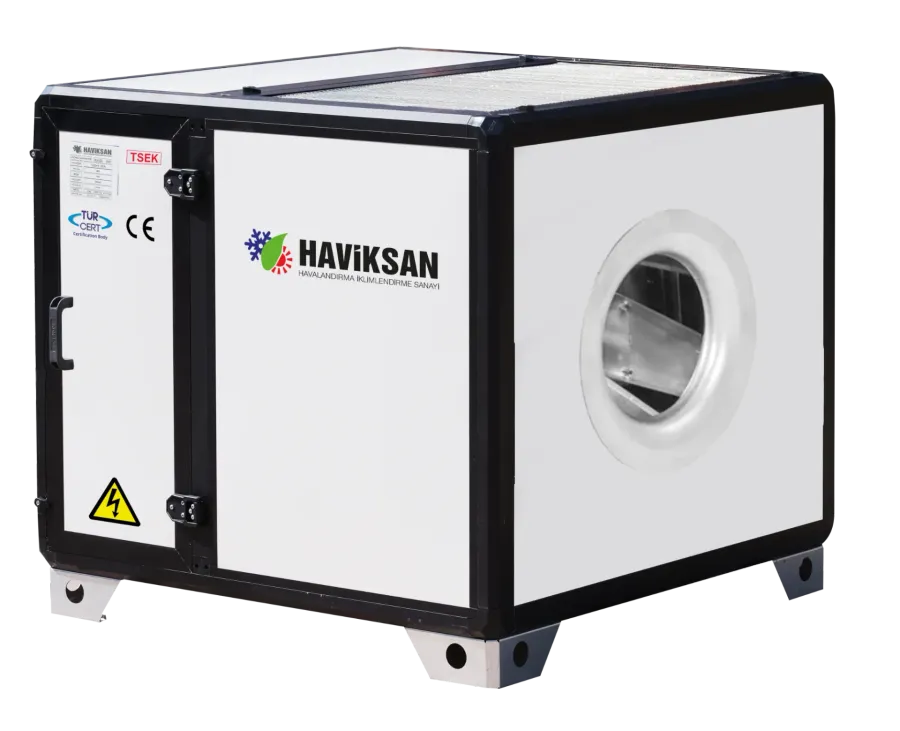

Bu model, seyrek kanatlı (plug) fan çarkının kare kesitli bir hücre gövdesi içine yerleştirilmesiyle üretilen, kanal hattı üzerine seri bağlanan bir egzoz/aspirasyon ünitesidir. Gövde ölçüsü 550 × 550 × 550 mm, emiş boğazı fan çapı Ø315'tir ve nominal debi 2.600 m³/h olarak verilmiştir. Motor 380 V beslemeli olup 0,37 kW güç çekmekte ve 1500 rpm devirde çalışmaktadır.

2.600 m³/h debinin pratikte ne anlama geldiğini görmek için mahal hacmi üzerinden basit bir hesap yapılabilir: saatte 6 hava değişimi hedeflenen bir mahalde bu debi yaklaşık 430 m³ hacme, yani 2,7 m tavan yüksekliğinde kabaca 155-160 m² alana karşılık gelir. Egzoz ihtiyacının çok daha yoğun olduğu ticari mutfak benzeri mahallerde saatte 15 hava değişimi kabul edildiğinde aynı debi yaklaşık 170 m³ hacme, yani 60-65 m² civarında bir alana denk düşer. WC-duş gruplarında saatte 10-12 hava değişimi esas alındığında ise 215-260 m³ arası bir hacim tek üniteyle çözülebilir. Bu değerler yönlendirme amaçlıdır; kesin seçim için hat basınç kaybı da hesaba katılmalıdır.

Ürün özellikle mühendis ve taahhüt tarafında, kanal güzergâhının bir noktasına gizlenebilen kompakt bir egzoz ünitesi arandığında tercih edilir. Asma tavan arasına, tesisat şaftına, teknik hacme ya da çatı katındaki makine odasına yerleştirilerek çalışır; mahal içinde gürültü kaynağı olabilecek bir ekipman bulunmaz, yalnızca menfez ve kanal görünür.

Teknik Özellikler

Ölçülerin üçü de 550 mm olduğu için ünite küp formundadır; bu, asma tavan arası veya şaft içinde yer planlaması yapmayı kolaylaştırır. Ayaklı montaj seçildiğinde toplam yükseklik 650 mm'ye çıkar, dolayısıyla döşemeden itibaren en az bu kadar boş yükseklik bırakılmalıdır.

Ø315 Boğaz ve Kanal Hızı

Ø315 kesitin serbest alanı yaklaşık 0,078 m²'dir. 2.600 m³/h debi bu kesitten geçtiğinde hava hızı kabaca 9,3 m/s olur. Bu değer, egzoz kanallarında genel olarak kabul gören 8-12 m/s bandının içindedir; yani ünite kendi boğaz çapıyla aynı çapta (Ø315) devam eden bir kanal hattında dengeli çalışır. Hattı Ø250'ye düşürmek hızı ve dolayısıyla basınç kaybını belirgin biçimde artırır, uzun güzergâhlarda Ø355'e çıkmak ise hızı düşürerek kayıpları azaltır.

Bu Model Size Uygun mu?

Uygundur:

• Hesaplanan egzoz debisi 2.600 m³/h ve altındaysa,
• Tesisatta 380 V trifaze besleme mevcutsa,
• Kanal hattı Ø315 veya buna yakın bir çapla kurulacaksa,
• Ünitenin 550 × 550 × 550 mm gövdesi (ayaklıda 650 mm yükseklik) montaj yerine sığıyorsa,
• Fanın mahal dışında, tavan arasında veya teknik hacimde kalması isteniyorsa.

Başka bir model değerlendirilmelidir:

• İhtiyaç debisi 2.600 m³/h'i aşıyorsa, aynı ailenin daha yüksek debili ölçülerine geçilmelidir: seyrek kanatlı (plug fanlı) hücreli aspiratörler kategorisindeki üst modeller incelenebilir.
• Sahada yalnızca 220 V monofaze besleme varsa, 380 V'luk bu model doğrudan bağlanamaz.
• Debi ile hattın basınç kaybı arasındaki dengeden emin değilseniz, seçim öncesi fan seçim ve debi hesabı desteğinden yararlanmanız gereksiz model değişikliğini ve iadeyi önler.

Montaj ve Kullanım Notları

• Ünite kanal hattına seri bağlanır; gövde üzerindeki hava akış yönü işaretine uyulmalı, emiş ve basma tarafı ters bağlanmamalıdır.
• Emiş ve basma bağlantılarında esnek (flexible) bağlantı elemanı kullanılması, motor titreşiminin kanal hattı boyunca yayılmasını azaltır.
• Askı montajında dört noktadan titreşim takozlu askı çubuğu tercih edilir; zemine oturtulacaksa ayaklı montaj seçilerek 650 mm toplam yükseklik dikkate alınır.
• Besleme 380 V olduğu için devir/debi ayarı hız anahtarıyla değil frekans invertörü ile yapılır. 1500 rpm nominal devir, invertör üzerinden düşürülerek çalışma debisi hattın ihtiyacına göre ayarlanabilir.
• Elektrik bağlantısı, trifaze beslemede faz sırasına dikkat edilerek yetkili kişi tarafından yapılmalı; çark dönüş yönü ilk çalıştırmada kontrol edilmelidir.
• Servis ve temizlik için gövdenin kapak tarafında erişim payı bırakılmalıdır; asma tavan altına revizyon kapağı planlanması periyodik bakımı kolaylaştırır.
• Dışarı atış ağzında panjur/damper kullanılması, fan durduğunda hattan geri hava girişini engeller.

Birlikte Kullanılan Ürünler

Bu ünite tek başına değil, bir hat bileşeni olarak çalışır. Ø315 boğaza uyumlu yuvarlak kanal veya flexible bağlantı, esnek bağlantı elemanı, emiş ağızlarında menfez, atış tarafında panjur/damper ve 380 V devir ayarı için frekans invertörü tipik tamamlayıcı kalemlerdir. Aynı ailenin farklı debili ölçülerini karşılaştırmak için kategori sayfasını, proje debisinin doğruluğunu teyit etmek için fan seçim aracını kullanabilirsiniz.
