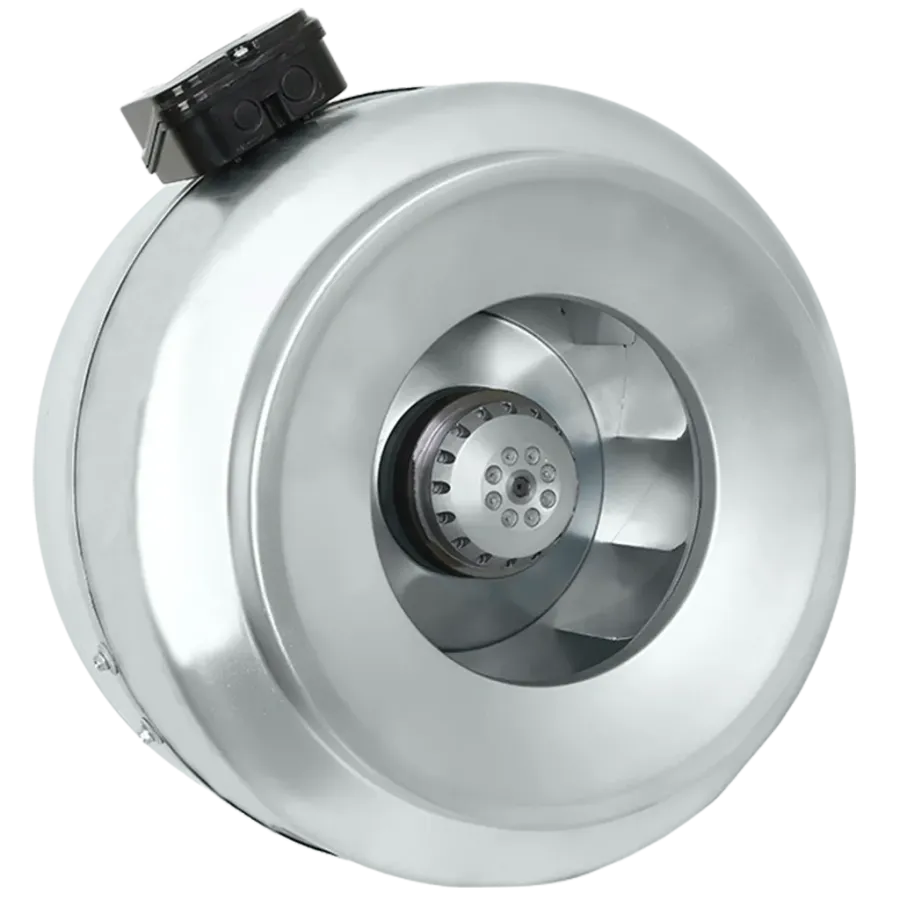

Yuvarlak Kanal Tipi Fan KTYF Ø100 240 m³/h

ACTİVENT KTYF Ø100 Yuvarlak Kanal Tipi Fan Nedir, Kimin İçin Uygundur?

ACTİVENT KTYF Ø100, dairesel kesitli havalandırma kanallarının içine seri bağlanarak çalışan, 240 m³/h hava debisi veren yuvarlak kanal tipi fandır. Fan, kanalın başında veya ucunda değil hattın herhangi bir noktasında kullanılabildiği için mahalde görünür bir cihaz bırakmaz; menfez veya damlalıklı ızgara dışında hiçbir parçası tavan/duvar yüzeyinde gözükmez. Bu nedenle banyo, WC, soyunma odası, depo, küçük mutfak ve tek odalı ofis gibi mahallerin egzoz hatlarında yaygın olarak tercih edilir.

Modelin gövde çapı Ø100 mm'dir ve her iki ağzı da aynı kanal çapına uygundur. Yani Ø100 flexible boru veya Ø100 spiral/sac kanal hattına redüksiyon, adaptör ya da ara parça kullanmadan doğrudan bağlanır. Kanal çapı Ø100 olan mevcut bir tesisatta fan değişimi yapılıyorsa hattın sökülmesine gerek kalmaz.

240 m³/h Debi Hangi Büyüklükteki Mahalle Denk Gelir?

Fan seçiminde belirleyici olan mahalin metrekaresi değil, hacmi ve saatte kaç kez hava değişimi gerektiğidir. 240 m³/h debi, 2,5 m tavan yüksekliği varsayımıyla şu değerlere karşılık gelir:

• Saatte 10 hava değişimi gereken ıslak hacim (banyo, WC): yaklaşık 24 m³ hacim, yani kabaca 9-10 m² alan.
• Saatte 8 hava değişimi gereken duş/nemli mahaller: yaklaşık 30 m³ hacim, yani kabaca 12 m² alan.
• Saatte 6 hava değişimi yeterli olan ofis, depo, teknik oda: yaklaşık 40 m³ hacim, yani kabaca 16 m² alan.

Bir başka kontrol noktası kanal içi hava hızıdır. Ø100 kanalın kesit alanı yaklaşık 0,0079 m² olduğundan, 240 m³/h debi bu kesitte yaklaşık 8,5 m/s hava hızına denk gelir. Bu hız, kısa ve az dirsekli hatlar için uygundur; hat uzunsa veya çok sayıda dirsek/flexible büzülmesi varsa kanal çapını büyütmek (Ø125 ve üzeri) hem sesi hem de basınç kaybını azaltır. Kendi projenizdeki hacim ve hat uzunluğuna göre doğru modeli belirlemek için fan seçim ve debi hesabı sayfamızı kullanabilir ya da mühendislik ekibimizden ücretsiz destek isteyebilirsiniz.

Teknik Özellikler

Bu modelde kesinleşmiş veriler aşağıdadır. Elektriksel değerler, ses seviyesi ve ağırlık gibi bilgiler ürün etiketine ve parti bilgisine göre teyit edilerek paylaşılır; sipariş öncesi talep etmeniz yeterlidir.

• Marka: ACTİVENT
• Model / seri: KTYF
• Bağlantı çapı: Ø100 mm (giriş ve çıkış aynı çapta)
• Hava debisi: 240 m³/h
• Gövde kesiti: Dairesel (yuvarlak kanal tipi)
• Motor tipi: Dıştan rotorlu motor
• Fan kanadı: Geriye eğimli, seyrek kanatlı

Bu Model Size Uygun mu?

Uygundur, eğer: mevcut veya planlanan kanal hattınızın çapı Ø100 mm ise, ihtiyacınız 240 m³/h civarında bir egzoz/besleme debisi ise, mahaliniz yukarıdaki hesaplara giren büyüklükteyse ve cihazın gözükmemesini, kanal içinde kalmasını istiyorsanız.

Bir üst modele geçmelisiniz, eğer: hesapladığınız debi 240 m³/h'yi aşıyorsa, kanal hattınız uzun ve çok dirsekliyse (basınç kaybı arttıkça fanın gerçek debisi düşer) ya da tek fanla birden fazla mahalli (örneğin iki banyo + WC) aynı hatta bağlayacaksanız. Bu durumlarda yuvarlak kanal tipi fan modellerimiz içinden Ø125, Ø150 ve üzeri çaplardaki daha yüksek debili seçenekleri değerlendirmeniz gerekir. Kanal çapını fanın çapına göre değil, hesaplanan debiye göre belirlemek doğru yaklaşımdır.

Montaj ve Kullanım Notları

• Akış yönü: Gövde üzerindeki hava yönü işaretine mutlaka uyun. Ters bağlanan fan çalışır ama debisi ciddi biçimde düşer.
• Kanal bağlantısı: Her iki ağız Ø100 olduğundan flexible boru doğrudan geçirilip kelepçe ile sıkılır; ek yerleri alüminyum bantla sızdırmaz hale getirilmelidir. Kaçak yapan ekler, ölçülen debiyi hesaplanandan düşük gösterir.
• Askı ve titreşim: Fanı kanala kendi ağırlığını taşıtarak bırakmayın; gövdeyi ayrı askı elemanıyla taşıtın. Titreşimin yapıya iletilmemesi için fanın iki tarafına kısa flexible parça veya esnek bağlantı konması sesi belirgin şekilde azaltır.
• Flexible kullanımı: Flexible boruyu tam gergin çekin. Büzüşmüş, kıvrılmış veya keskin dirsek yapan flexible, Ø100 gibi küçük çaplarda basınç kaybının en büyük kaynağıdır.
• Erişim: Asma tavan içine monte edilecekse fanın hizasına revizyon kapağı bırakın; temizlik ve servis için gövdeye ulaşılabilmesi gerekir.
• Kontrol: Fanın aydınlatma anahtarı, zaman rölesi, nem sensörü veya hız kontrol cihazı ile birlikte kullanılması planlanıyorsa, elektriksel uygunluk için sipariş öncesi bize danışın; ekipman eşleşmesini birlikte teyit edelim.
• Atış ucu: Emiş tarafına damper/ızgara, atış tarafına kuş teli veya panjur konması hattın uzun ömrü için önerilir.

Sipariş, Kargo ve Destek

ACTİVENT KTYF Ø100 modeli stoktan satılmakta olup kredi kartına 12 taksit imkânı sunulur. 14 gün içinde iade hakkınız bulunur. Ø100 dışındaki çaplarda, farklı debi ihtiyaçlarında veya proje bazlı çoklu alımlarda uygun modeli birlikte belirlemek için mühendislik desteğimizden ücretsiz yararlanabilirsiniz.
