BVN Çift Emişli Hücreli Fan BHV 12-2,2 (230V) 7000 m³/h

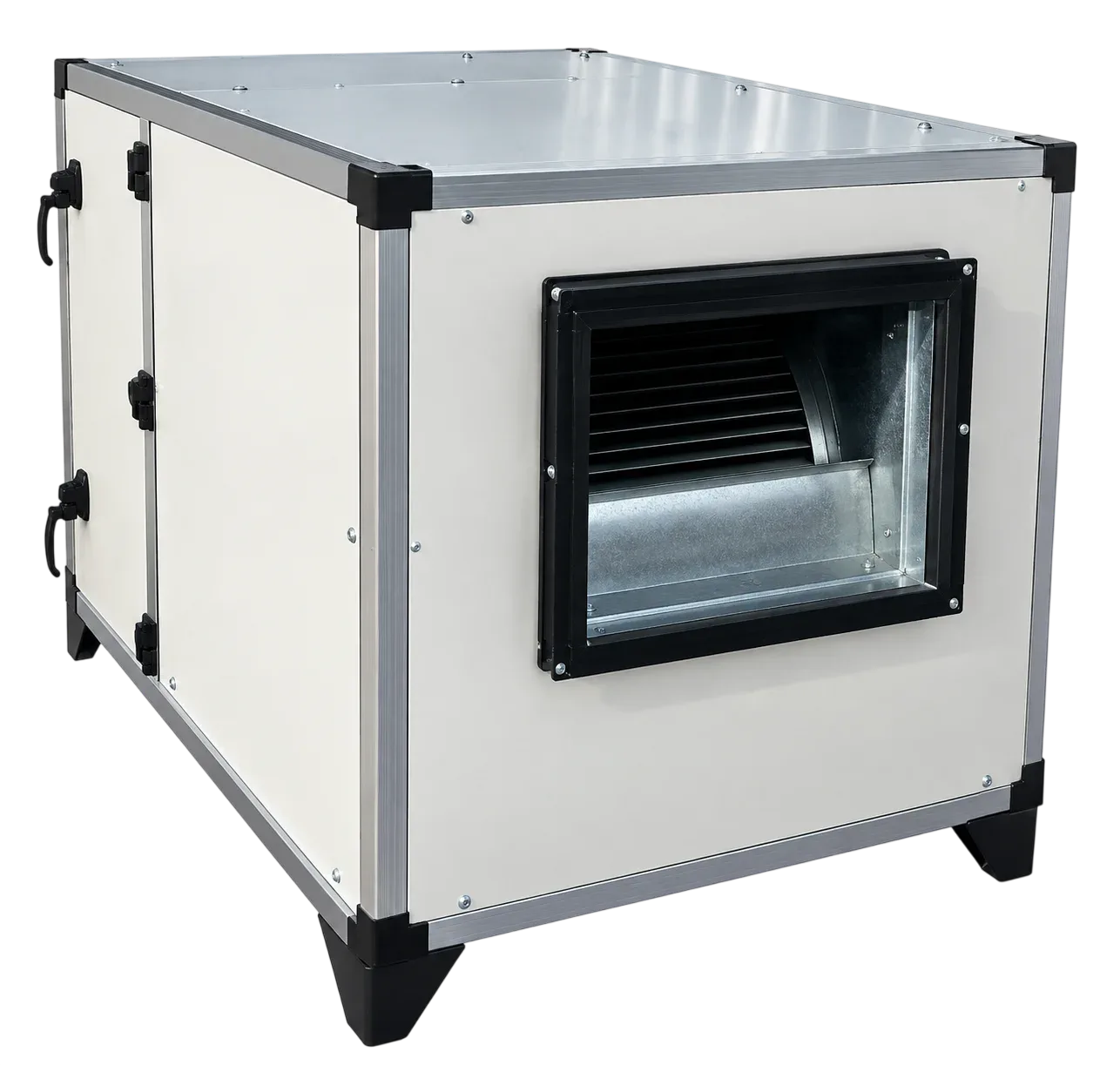

BVN Çift Emişli Hücreli Fan BHV 12-2,2 (230V) 7000 m³/h, çift emişli hücreli fan grubunda 7.000 m³/h hava debisiyle çalışan bir üründür. Çift emişli radyal pervanesi hücre içine yerleştirilen bu seri, 25 mm kalınlığında mineral yün ile kaplanmış panellerle akustik olarak izole edilmiştir. Öne eğimli sık kanat yapısı, düşük devirde yüksek hava debisi üretilmesini sağlar; hücre yapısı ise titreşimin binaya aktarılmasını keser.

Model, 7.000 m³/h hava debisini 400 Pa statik basınç noktasında üretecek şekilde boyutlandırılmıştır; bu ikili, ürünün hangi büyüklükteki bir sistemde çalışabileceğini belirleyen iki temel değerdir. Motor gücü 2.2 kW, besleme gerilimi 230 V ve anma devri 1080 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

7.000 m³/h değerini somutlaştırmak için hava değişim sayısına göre üç senaryo çıkardık. Hesapta tavan yüksekliği 3 m alınmıştır:

• Saatte 6 hava değişimi (ofis, mağaza ve toplantı odası): 1.167 m³ hacim, yani yaklaşık 389 m² alan.
• Saatte 8 hava değişimi (kafe, restoran salonu ve yoğun kullanımlı ofis): 875 m³ hacim, yani yaklaşık 292 m² alan.
• Saatte 12 hava değişimi (WC, duş, soyunma odası gibi ıslak hacimler): 583 m³ hacim, yani yaklaşık 194 m² alan.
• Statik basınç: 400 Pa. Bu değer kısa kanal hatları ve doğrudan atış yapan uygulamalar için uygundur. Hattaki her dirsek, damper ve filtre bu bütçeden pay alır.
• Ses seviyesi: 61 dB. Bu değer yüksek sayılır; mahal içine yakın montajlarda susturucu ve esnek bağlantı kullanılması önerilir.
• Enerji tüketimi: 2.2 kW anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 17,6 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 2.600 - 20.000 m³/h aralığında 12 modelden oluşur; 7.000 m³/h ile küçükten büyüğe 6. sıradadır ve serinin alt bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Seçimi yaparken yalnızca mahal büyüklüğüne değil, hattaki toplam dirence de bakın. İki fan aynı debiyi verirken farklı basınç üretebilir ve uzun hatlarda yalnızca yüksek basınçlı olan işi görür.

Ne İşe Yarar (Halk Diliyle)

İçinde fan bulunan yalıtımlı bir kutudur. Fanın gürültüsü kutunun mineral yün kaplı duvarlarında sönümlendiği için ortama neredeyse hiç ses yansımaz. Bu yüzden insanların bulunduğu mahallere yakın montajlarda tercih edilir.

Elinizdeki model saatte 7.000 m³ hava kapasitesine sahiptir. Aynı ailede daha küçük ve daha büyük debili seçenekler de bulunur; ihtiyacınızdan büyük seçmek gereksiz enerji tüketimi demektir. Ürünün elektrik bağlantısı, etiket değerlerine uygun biçimde yetkili bir elektrikçi tarafından yapılmalıdır.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BHV 12-2,2 (230V)
• Ürün tipi: Çift emişli hücreli fan
• Debi: 7000 m³/h
• Basınç: 400 Pa
• Güç: 2.2 kW
• Voltaj: 230 V
• Frekans: 50 Hz
• Devir: 1080 d/dk
• Ses Seviyesi: 61 dB
• Kanat Tipi: Öne Eğimli
• Ağırlık: 120 kg

Yukarıdaki tüm değerler üretici katalog verisidir. Projeniz için ek doküman (boyut çizimi, performans eğrisi, uygunluk belgesi) gerekiyorsa bizimle iletişime geçmeniz yeterlidir.

Kullanım Alanları

Aşağıdaki kullanım senaryoları, bu ürün grubunun tipik uygulama alanlarını özetler:

• Restoran salon egzoz ve besleme hatları
• Teknik hacimden mahal havalandırması yapılan projeler
• Otel, hastane ve ofislerde sessiz merkezi havalandırma
• AVM ve mağaza taze hava besleme sistemleri

Montaj ve Seçim Notları

Aşağıdaki notlar, bu ürün grubunda performans kaybının en sık görülen nedenlerini önlemek içindir:

• Devreye alma: İlk çalıştırmada dönüş yönünü ve çektiği akımı kontrol edin; trifaze modellerde faz sırası ters bağlandığında pervane ters yönde döner.
• Menfez kesiti: Mahal tarafındaki menfez veya difüzör kesiti debiye göre boyutlandırılmazsa hem gürültü artar hem de sistem hedef debiye ulaşamaz.
• Akış yönü: Gövde üzerindeki hava yönü işaretini hattaki akış yönüyle aynı hizada bağlayın; ters bağlanan bir fan katalog debisini vermez.
• Taşıma: 120 kg ağırlığındaki ürünün montajı en az iki kişiyle veya kaldırma ekipmanıyla yapılmalı, askı elemanları bu yüke göre seçilmelidir.
