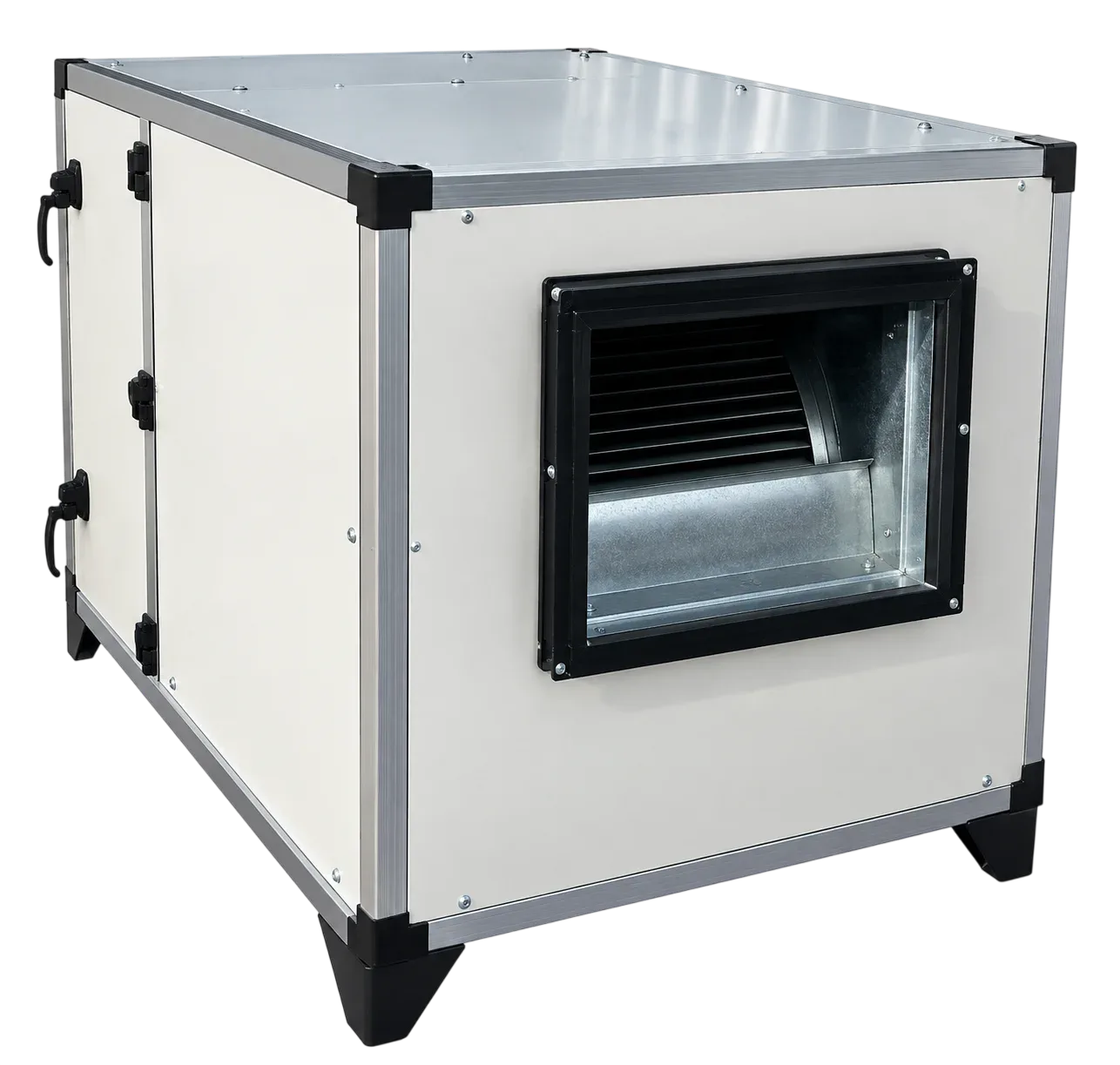

BVN Çift Emişli Hücreli Fan BHV 12-2,2 (380V) 7000 m³/h

Çift emişli radyal pervanesi hücre içine yerleştirilen bu seri, 25 mm kalınlığında mineral yün ile kaplanmış panellerle akustik olarak izole edilmiştir. Öne eğimli sık kanat yapısı, düşük devirde yüksek hava debisi üretilmesini sağlar; hücre yapısı ise titreşimin binaya aktarılmasını keser. BVN Çift Emişli Hücreli Fan BHV 12-2,2 (380V) 7000 m³/h bu ailenin 7.000 m³/h debi noktasında konumlanan modelidir.

Model, 7.000 m³/h hava debisini 400 Pa statik basınç noktasında üretecek şekilde boyutlandırılmıştır; bu ikili, ürünün hangi büyüklükteki bir sistemde çalışabileceğini belirleyen iki temel değerdir. Motor gücü 2.2 kW, besleme gerilimi 380 V ve anma devri 1080 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

Debi bilinen bir üründe doğru soru şudur: bu 7.000 m³/h kaç metrekareyi besler? Hesap, debi ÷ saatlik hava değişimi ile hacme, hacim de 3 m tavan yüksekliğine bölünerek alana çevrilir:

• Saatte 6 hava değişimi (ofis, mağaza ve toplantı odası): 1.167 m³ hacim, yani yaklaşık 389 m² alan.
• Saatte 8 hava değişimi (kafe, restoran salonu ve yoğun kullanımlı ofis): 875 m³ hacim, yani yaklaşık 292 m² alan.
• Saatte 12 hava değişimi (WC, duş, soyunma odası gibi ıslak hacimler): 583 m³ hacim, yani yaklaşık 194 m² alan.
• Statik basınç: 400 Pa. Bu değer kısa kanal hatları ve doğrudan atış yapan uygulamalar için uygundur. Hattaki her dirsek, damper ve filtre bu bütçeden pay alır.
• Ses seviyesi: 61 dB. Bu değer yüksek sayılır; mahal içine yakın montajlarda susturucu ve esnek bağlantı kullanılması önerilir.
• Enerji tüketimi: 2.2 kW anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 17,6 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 2.600 - 20.000 m³/h aralığında 12 modelden oluşur; 7.000 m³/h ile küçükten büyüğe 6. sıradadır ve serinin alt bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Değerleri bir üst sınır olarak okuyun. Kirlenen filtre, ezilmiş flex kanal ve yetersiz menfez kesiti gibi saha koşulları debiyi düşüren en yaygın üç nedendir.

Ne İşe Yarar (Halk Diliyle)

İçinde fan bulunan yalıtımlı bir kutudur. Fanın gürültüsü kutunun mineral yün kaplı duvarlarında sönümlendiği için ortama neredeyse hiç ses yansımaz. Bu yüzden insanların bulunduğu mahallere yakın montajlarda tercih edilir.

Serideki bu model saatte 7.000 m³ hava taşır. Bu rakam soyut gelebilir; yukarıdaki kapasite bölümünde onu doğrudan metrekareye çevirdik. Doğru ürünü seçtiğinizden emin değilseniz mahal ölçülerinizi ve hat bilgilerinizi paylaşarak mühendislik ekibimizden destek isteyebilirsiniz.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BHV 12-2,2 (380V)
• Ürün tipi: Çift emişli hücreli fan
• Debi: 7000 m³/h
• Basınç: 400 Pa
• Güç: 2.2 kW
• Voltaj: 380 V
• Frekans: 50 Hz
• Devir: 1080 d/dk
• Ses Seviyesi: 61 dB
• Kanat Tipi: Öne Eğimli
• Ağırlık: 120 kg
• Önerilen Hız Kontrol: BSCF22T

Listedeki değerler üreticinin güncel kataloğundan alınmıştır; uydurma veya tahmini bir veri içermez. Şartname çalışmanız için performans eğrisi veya boyut çizimi gerekiyorsa satış ve mühendislik ekibimizden talep edebilirsiniz.

Kullanım Alanları

Sahada bu ürünün en çok kullanıldığı yerler:

• Konferans salonu ve sinema havalandırması
• Restoran salon egzoz ve besleme hatları
• Teknik hacimden mahal havalandırması yapılan projeler
• Otel, hastane ve ofislerde sessiz merkezi havalandırma

Montaj ve Seçim Notları

Montaj ve devreye alma aşamasında dikkat edilmesi gereken başlıklar:

• Filtre etkisi: Hatta filtre varsa kirlendikçe direnç artar ve debi düşer; filtre değişim periyodunu baştan planlayın.
• Devreye alma: İlk çalıştırmada dönüş yönünü ve çektiği akımı kontrol edin; trifaze modellerde faz sırası ters bağlandığında pervane ters yönde döner.
• Menfez kesiti: Mahal tarafındaki menfez veya difüzör kesiti debiye göre boyutlandırılmazsa hem gürültü artar hem de sistem hedef debiye ulaşamaz.
• Taşıma: 120 kg ağırlığındaki ürünün montajı en az iki kişiyle veya kaldırma ekipmanıyla yapılmalı, askı elemanları bu yüke göre seçilmelidir.
