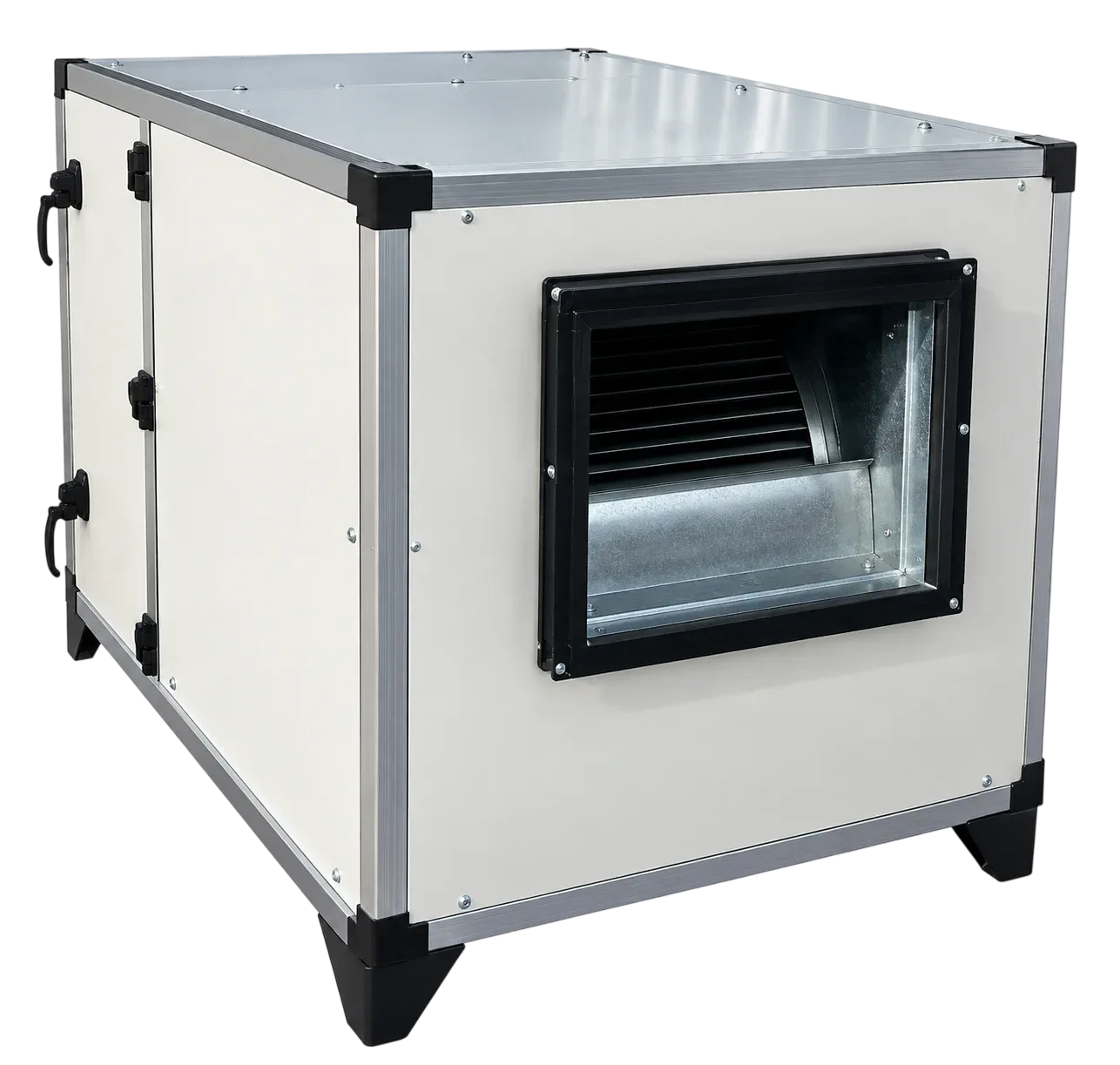

BVN Çift Emişli Hücreli Fan BHV 12-3 9800 m³/h

BVN çift emişli hücreli fan serisinin bir üyesi olan BVN Çift Emişli Hücreli Fan BHV 12-3 9800 m³/h, çift emişli radyal pervanesi hücre içine yerleştirilen bu seri, 25 mm kalınlığında mineral yün ile kaplanmış panellerle akustik olarak izole edilmiştir. Öne eğimli sık kanat yapısı, düşük devirde yüksek hava debisi üretilmesini sağlar; hücre yapısı ise titreşimin binaya aktarılmasını keser.

Model, 9.800 m³/h hava debisini 400 Pa statik basınç noktasında üretecek şekilde boyutlandırılmıştır; bu ikili, ürünün hangi büyüklükteki bir sistemde çalışabileceğini belirleyen iki temel değerdir. Motor gücü 3 kW, besleme gerilimi 380 V ve anma devri 1400 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

Seçim yaparken tek başına debi rakamı yeterli değildir; o debinin kaç m³ hacmi kaç kez yenileyebildiği önemlidir. 9.800 m³/h için 5 m tavan yüksekliğinde şu tablo çıkar:

• Saatte 3 hava değişimi (depo, hangar ve üretim alanı gibi yüksek tavanlı hacimler): 3.267 m³ hacim, yani yaklaşık 653 m² alan.
• Saatte 6 hava değişimi (yoğun kullanımlı fabrika ve atölyeler): 1.633 m³ hacim, yani yaklaşık 327 m² alan.
• Saatte 10 hava değişimi (proses ısısı veya koku yükü olan üretim bölümleri): 980 m³ hacim, yani yaklaşık 196 m² alan.
• Statik basınç: 400 Pa. Bu değer kısa kanal hatları ve doğrudan atış yapan uygulamalar için uygundur. Hattaki her dirsek, damper ve filtre bu bütçeden pay alır.
• Ses seviyesi: 63 dB. Bu değer yüksek sayılır; mahal içine yakın montajlarda susturucu ve esnek bağlantı kullanılması önerilir.
• Enerji tüketimi: 3 kW anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 24 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 2.600 - 20.000 m³/h aralığında 12 modelden oluşur; 9.800 m³/h ile küçükten büyüğe 7. sıradadır ve serinin orta bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Yukarıdaki değerler, kanal hattının kısa ve düşük dirençli olduğu durumlar için yol gösterici bir üst çerçevedir. Uzun hatlar, çok sayıda dirsek, filtre ve daraltılmış menfez kesitleri basınç kaybını arttırır; fanın gerçekte taşıdığı debi bu değerlerin altına iner.

Ne İşe Yarar (Halk Diliyle)

İçinde fan bulunan yalıtımlı bir kutudur. Fanın gürültüsü kutunun mineral yün kaplı duvarlarında sönümlendiği için ortama neredeyse hiç ses yansımaz. Bu yüzden insanların bulunduğu mahallere yakın montajlarda tercih edilir.

Bu ölçü, saatte 9.800 m³ havayı hareket ettirecek şekilde boyutlandırılmıştır; kabaca söylemek gerekirse orta büyüklükte bir odanın havasını dakikalar içinde tamamen değiştirir. Montaj öncesinde ürünün etiket değerlerini mevcut tesisatınızla karşılaştırmanız, sonradan yaşanacak uyumsuzlukların önüne geçer.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BHV 12-3
• Ürün tipi: Çift emişli hücreli fan
• Debi: 9800 m³/h
• Basınç: 400 Pa
• Güç: 3 kW
• Voltaj: 380 V
• Frekans: 50 Hz
• Devir: 1400 d/dk
• Ses Seviyesi: 63 dB
• Kanat Tipi: Öne Eğimli
• Ağırlık: 123 kg
• Önerilen Hız Kontrol: BSCF30T

Bu tablo katalog değerlerini birebir yansıtır. Sahadaki gerçek çalışma noktası, hattın direncine bağlı olarak katalog değerinden farklılaşabilir; seçim öncesinde hat hesabı yapılmasını öneririz.

Kullanım Alanları

Bu ürünün pratikte en sık karşılaşılan uygulama alanları şunlardır:

• Teknik hacimden mahal havalandırması yapılan projeler
• Otel, hastane ve ofislerde sessiz merkezi havalandırma
• AVM ve mağaza taze hava besleme sistemleri
• Konferans salonu ve sinema havalandırması

Montaj ve Seçim Notları

Ürünün beklenen performansı vermesi büyük ölçüde montaj kalitesine bağlıdır. Sahada en sık karşılaşılan noktalar:

• Menfez kesiti: Mahal tarafındaki menfez veya difüzör kesiti debiye göre boyutlandırılmazsa hem gürültü artar hem de sistem hedef debiye ulaşamaz.
• Akış yönü: Gövde üzerindeki hava yönü işaretini hattaki akış yönüyle aynı hizada bağlayın; ters bağlanan bir fan katalog debisini vermez.
• Titreşim yalıtımı: Fan ile kanal arasında esnek bağlantı kullanmak, gövde titreşiminin hat üzerinden yapıya taşınmasını önemli ölçüde azaltır.
• Taşıma: 123 kg ağırlığındaki ürünün montajı en az iki kişiyle veya kaldırma ekipmanıyla yapılmalı, askı elemanları bu yüke göre seçilmelidir.
