BVN Çift Emişli Hücreli Fan BHV 15-3 11500 m³/h

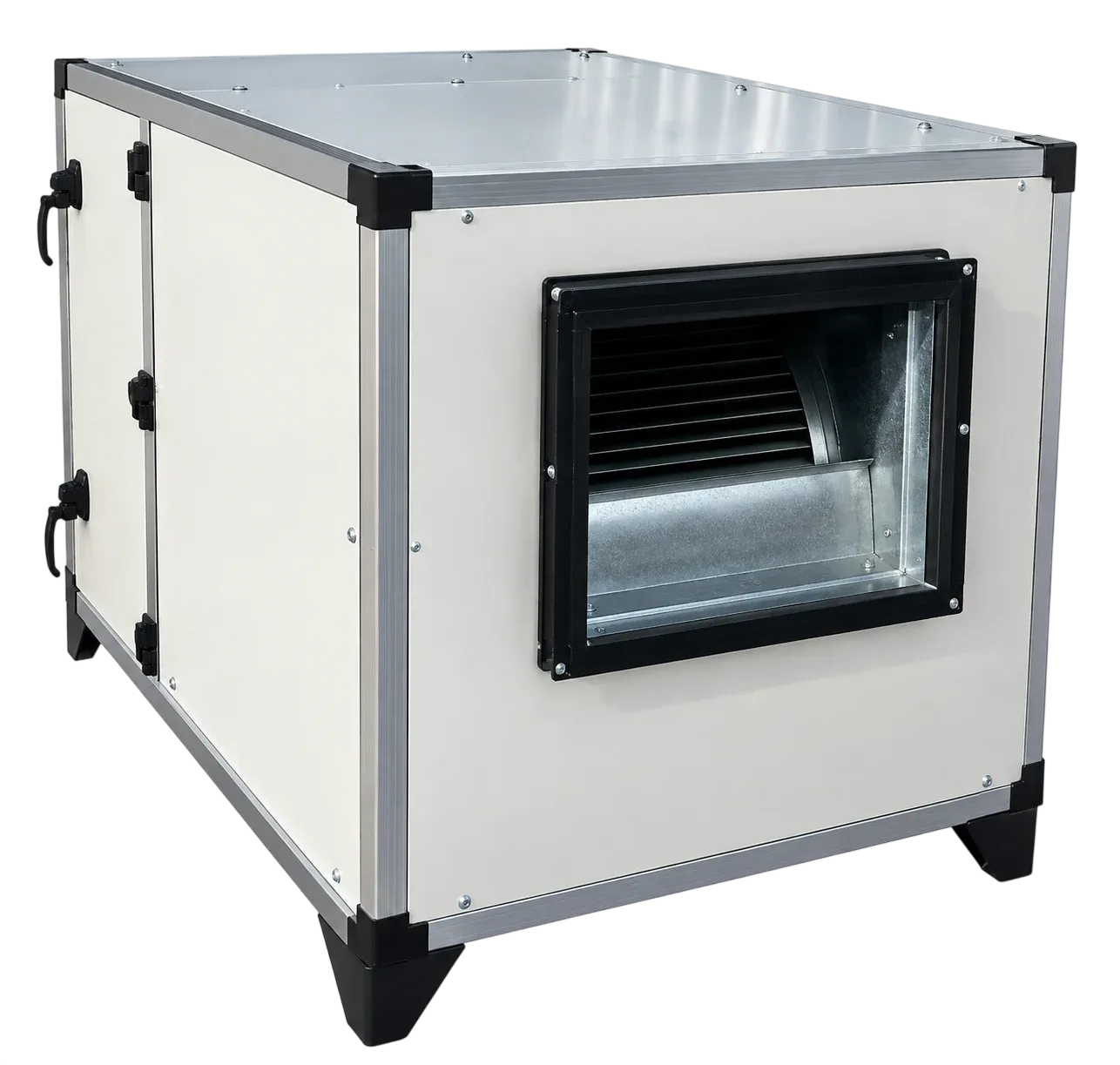

BVN Çift Emişli Hücreli Fan BHV 15-3 11500 m³/h, BVN çift emişli hücreli fan ailesinin BHV 15-3 kodlu modelidir. Çift emişli radyal pervanesi hücre içine yerleştirilen bu seri, 25 mm kalınlığında mineral yün ile kaplanmış panellerle akustik olarak izole edilmiştir. Öne eğimli sık kanat yapısı, düşük devirde yüksek hava debisi üretilmesini sağlar; hücre yapısı ise titreşimin binaya aktarılmasını keser.

Model, 11.500 m³/h hava debisini 410 Pa statik basınç noktasında üretecek şekilde boyutlandırılmıştır; bu ikili, ürünün hangi büyüklükteki bir sistemde çalışabileceğini belirleyen iki temel değerdir. Motor gücü 3 kW, besleme gerilimi 380 V ve anma devri 1400 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

Bir mahalde ihtiyaç duyulan hava miktarı, hacim × saatteki hava değişim sayısı ile bulunur. Bu modelin debisi 11.500 m³/h olarak sabit olduğuna göre işlemi tersine çevirip kapsayabileceği hacmi çıkarabiliriz (tavan yüksekliği 5 m kabul edilmiştir):

• Saatte 3 hava değişimi (depo, hangar ve üretim alanı gibi yüksek tavanlı hacimler): 3.833 m³ hacim, yani yaklaşık 767 m² alan.
• Saatte 6 hava değişimi (yoğun kullanımlı fabrika ve atölyeler): 1.917 m³ hacim, yani yaklaşık 383 m² alan.
• Saatte 10 hava değişimi (proses ısısı veya koku yükü olan üretim bölümleri): 1.150 m³ hacim, yani yaklaşık 230 m² alan.
• Statik basınç: 410 Pa. Bu değer kısa kanal hatları ve doğrudan atış yapan uygulamalar için uygundur. Hattaki her dirsek, damper ve filtre bu bütçeden pay alır.
• Ses seviyesi: 63 dB. Bu değer yüksek sayılır; mahal içine yakın montajlarda susturucu ve esnek bağlantı kullanılması önerilir.
• Enerji tüketimi: 3 kW anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 24 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 2.600 - 20.000 m³/h aralığında 12 modelden oluşur; 11.500 m³/h ile küçükten büyüğe 8. sıradadır ve serinin orta bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Bu hesap, sistemin ideal koşulda çalıştığı varsayımına dayanır. Sahadaki hat uzunluğu, dirsek sayısı ve filtre direnci arttıkça gerçek debi düşer; bu nedenle sınırda kalan seçimlerde bir üst modele çıkmak daha güvenli olur.

Ne İşe Yarar (Halk Diliyle)

İçinde fan bulunan yalıtımlı bir kutudur. Fanın gürültüsü kutunun mineral yün kaplı duvarlarında sönümlendiği için ortama neredeyse hiç ses yansımaz. Bu yüzden insanların bulunduğu mahallere yakın montajlarda tercih edilir.

Serideki bu model saatte 11.500 m³ hava taşır. Bu rakam soyut gelebilir; yukarıdaki kapasite bölümünde onu doğrudan metrekareye çevirdik. Doğru ürünü seçtiğinizden emin değilseniz mahal ölçülerinizi ve hat bilgilerinizi paylaşarak mühendislik ekibimizden destek isteyebilirsiniz.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BHV 15-3
• Ürün tipi: Çift emişli hücreli fan
• Debi: 11500 m³/h
• Basınç: 410 Pa
• Güç: 3 kW
• Voltaj: 380 V
• Frekans: 50 Hz
• Devir: 1400 d/dk
• Ses Seviyesi: 63 dB
• Kanat Tipi: Öne Eğimli
• Ağırlık: 138 kg
• Önerilen Hız Kontrol: BSCF30T

Listedeki değerler üreticinin güncel kataloğundan alınmıştır; uydurma veya tahmini bir veri içermez. Şartname çalışmanız için performans eğrisi veya boyut çizimi gerekiyorsa satış ve mühendislik ekibimizden talep edebilirsiniz.

Kullanım Alanları

Serinin bu modeli aşağıdaki uygulamalarda yaygın olarak tercih edilir:

• Otel, hastane ve ofislerde sessiz merkezi havalandırma
• AVM ve mağaza taze hava besleme sistemleri
• Konferans salonu ve sinema havalandırması
• Restoran salon egzoz ve besleme hatları

Montaj ve Seçim Notları

Doğru ürünü seçmek kadar doğru monte etmek de önemlidir; aşağıdaki maddeler işletmeye alma sürecinde tekrar eden konuları özetler:

• Akış yönü: Gövde üzerindeki hava yönü işaretini hattaki akış yönüyle aynı hizada bağlayın; ters bağlanan bir fan katalog debisini vermez.
• Titreşim yalıtımı: Fan ile kanal arasında esnek bağlantı kullanmak, gövde titreşiminin hat üzerinden yapıya taşınmasını önemli ölçüde azaltır.
• Askı ve taşıma: Ürünün ağırlığı kanal hattına bindirilmemeli; bağımsız askı çubukları veya kelepçelerle taşıyıcı yapıya sabitlenmelidir.
• Taşıma: 138 kg ağırlığındaki ürünün montajı en az iki kişiyle veya kaldırma ekipmanıyla yapılmalı, askı elemanları bu yüke göre seçilmelidir.
