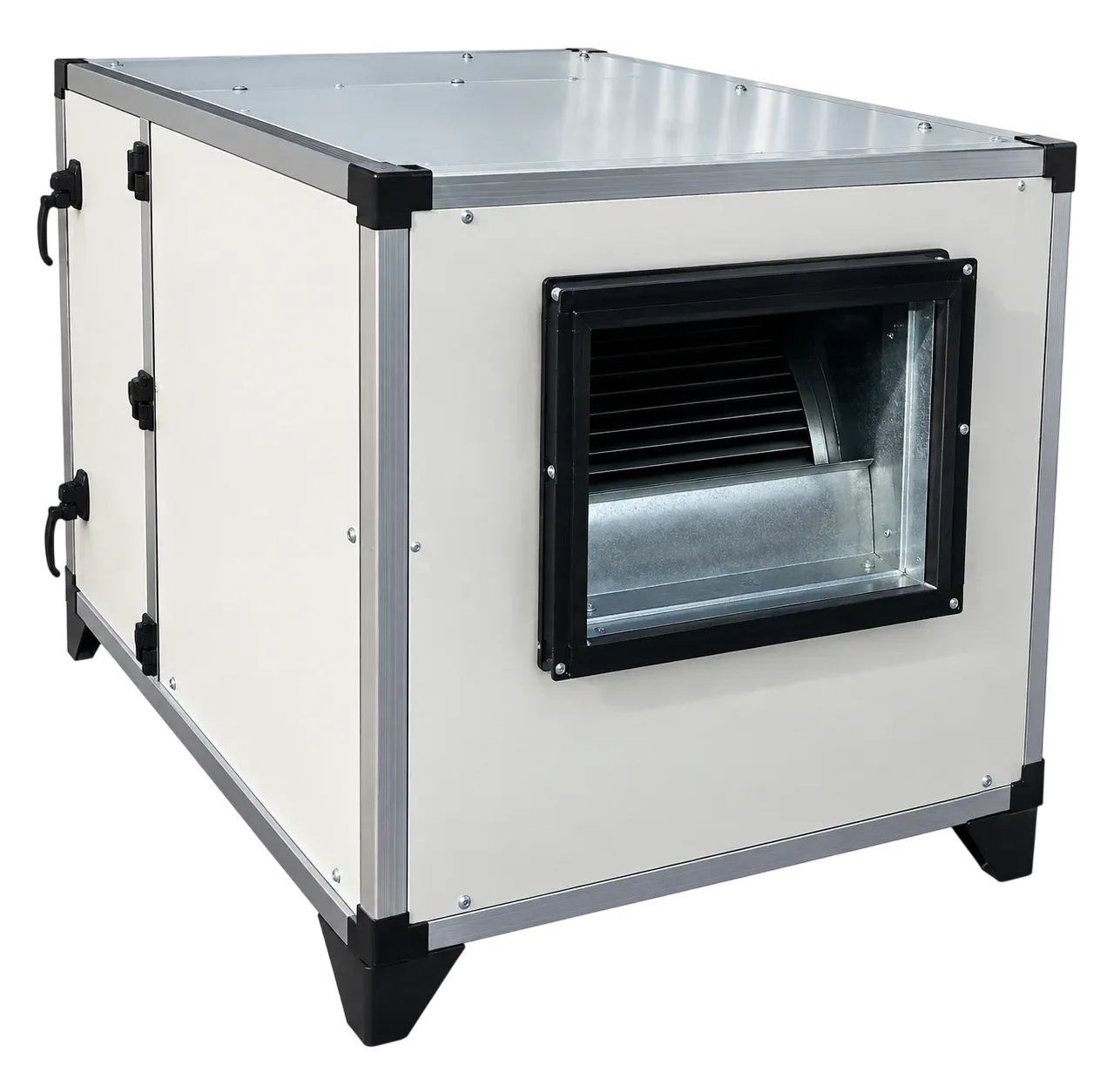

BVN Çift Emişli Hücreli Fan BHV 15-4 12500 m³/h

Çift emişli radyal pervanesi hücre içine yerleştirilen bu seri, 25 mm kalınlığında mineral yün ile kaplanmış panellerle akustik olarak izole edilmiştir. Öne eğimli sık kanat yapısı, düşük devirde yüksek hava debisi üretilmesini sağlar; hücre yapısı ise titreşimin binaya aktarılmasını keser. BVN Çift Emişli Hücreli Fan BHV 15-4 12500 m³/h bu ailenin 12.500 m³/h debi noktasında konumlanan modelidir.

Model, 12.500 m³/h hava debisini 410 Pa statik basınç noktasında üretecek şekilde boyutlandırılmıştır; bu ikili, ürünün hangi büyüklükteki bir sistemde çalışabileceğini belirleyen iki temel değerdir. Motor gücü 4 kW, besleme gerilimi 380 V ve anma devri 1400 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

Debi bilinen bir üründe doğru soru şudur: bu 12.500 m³/h kaç metrekareyi besler? Hesap, debi ÷ saatlik hava değişimi ile hacme, hacim de 5 m tavan yüksekliğine bölünerek alana çevrilir:

• Saatte 3 hava değişimi (depo, hangar ve üretim alanı gibi yüksek tavanlı hacimler): 4.167 m³ hacim, yani yaklaşık 833 m² alan.
• Saatte 6 hava değişimi (yoğun kullanımlı fabrika ve atölyeler): 2.083 m³ hacim, yani yaklaşık 417 m² alan.
• Saatte 10 hava değişimi (proses ısısı veya koku yükü olan üretim bölümleri): 1.250 m³ hacim, yani yaklaşık 250 m² alan.
• Statik basınç: 410 Pa. Bu değer kısa kanal hatları ve doğrudan atış yapan uygulamalar için uygundur. Hattaki her dirsek, damper ve filtre bu bütçeden pay alır.
• Ses seviyesi: 65 dB. Bu değer yüksek sayılır; mahal içine yakın montajlarda susturucu ve esnek bağlantı kullanılması önerilir.
• Enerji tüketimi: 4 kW anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 32 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 2.600 - 20.000 m³/h aralığında 12 modelden oluşur; 12.500 m³/h ile küçükten büyüğe 9. sıradadır ve serinin orta bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Değerleri bir üst sınır olarak okuyun. Kirlenen filtre, ezilmiş flex kanal ve yetersiz menfez kesiti gibi saha koşulları debiyi düşüren en yaygın üç nedendir.

Ne İşe Yarar (Halk Diliyle)

İçinde fan bulunan yalıtımlı bir kutudur. Fanın gürültüsü kutunun mineral yün kaplı duvarlarında sönümlendiği için ortama neredeyse hiç ses yansımaz. Bu yüzden insanların bulunduğu mahallere yakın montajlarda tercih edilir.

Elinizdeki model saatte 12.500 m³ hava kapasitesine sahiptir. Aynı ailede daha küçük ve daha büyük debili seçenekler de bulunur; ihtiyacınızdan büyük seçmek gereksiz enerji tüketimi demektir. Ürünün elektrik bağlantısı, etiket değerlerine uygun biçimde yetkili bir elektrikçi tarafından yapılmalıdır.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BHV 15-4
• Ürün tipi: Çift emişli hücreli fan
• Debi: 12500 m³/h
• Basınç: 410 Pa
• Güç: 4 kW
• Voltaj: 380 V
• Frekans: 50 Hz
• Devir: 1400 d/dk
• Ses Seviyesi: 65 dB
• Kanat Tipi: Öne Eğimli
• Ağırlık: 144 kg
• Önerilen Hız Kontrol: BSCF40T

Yukarıdaki tüm değerler üretici katalog verisidir. Projeniz için ek doküman (boyut çizimi, performans eğrisi, uygunluk belgesi) gerekiyorsa bizimle iletişime geçmeniz yeterlidir.

Kullanım Alanları

Sahada bu ürünün en çok kullanıldığı yerler:

• AVM ve mağaza taze hava besleme sistemleri
• Konferans salonu ve sinema havalandırması
• Restoran salon egzoz ve besleme hatları
• Teknik hacimden mahal havalandırması yapılan projeler

Montaj ve Seçim Notları

Montaj ve devreye alma aşamasında dikkat edilmesi gereken başlıklar:

• Titreşim yalıtımı: Fan ile kanal arasında esnek bağlantı kullanmak, gövde titreşiminin hat üzerinden yapıya taşınmasını önemli ölçüde azaltır.
• Askı ve taşıma: Ürünün ağırlığı kanal hattına bindirilmemeli; bağımsız askı çubukları veya kelepçelerle taşıyıcı yapıya sabitlenmelidir.
• Servis erişimi: Montaj noktasının hizasına bir kontrol kapağı bırakın; periyodik temizlik ve bakım için erişim gerekir.
• Ses yönetimi: 65 dB seviyesindeki bu model, insanların sürekli bulunduğu mahallere yakın monte edilecekse hat üzerinde susturucu kullanılması güçlü şekilde önerilir.
