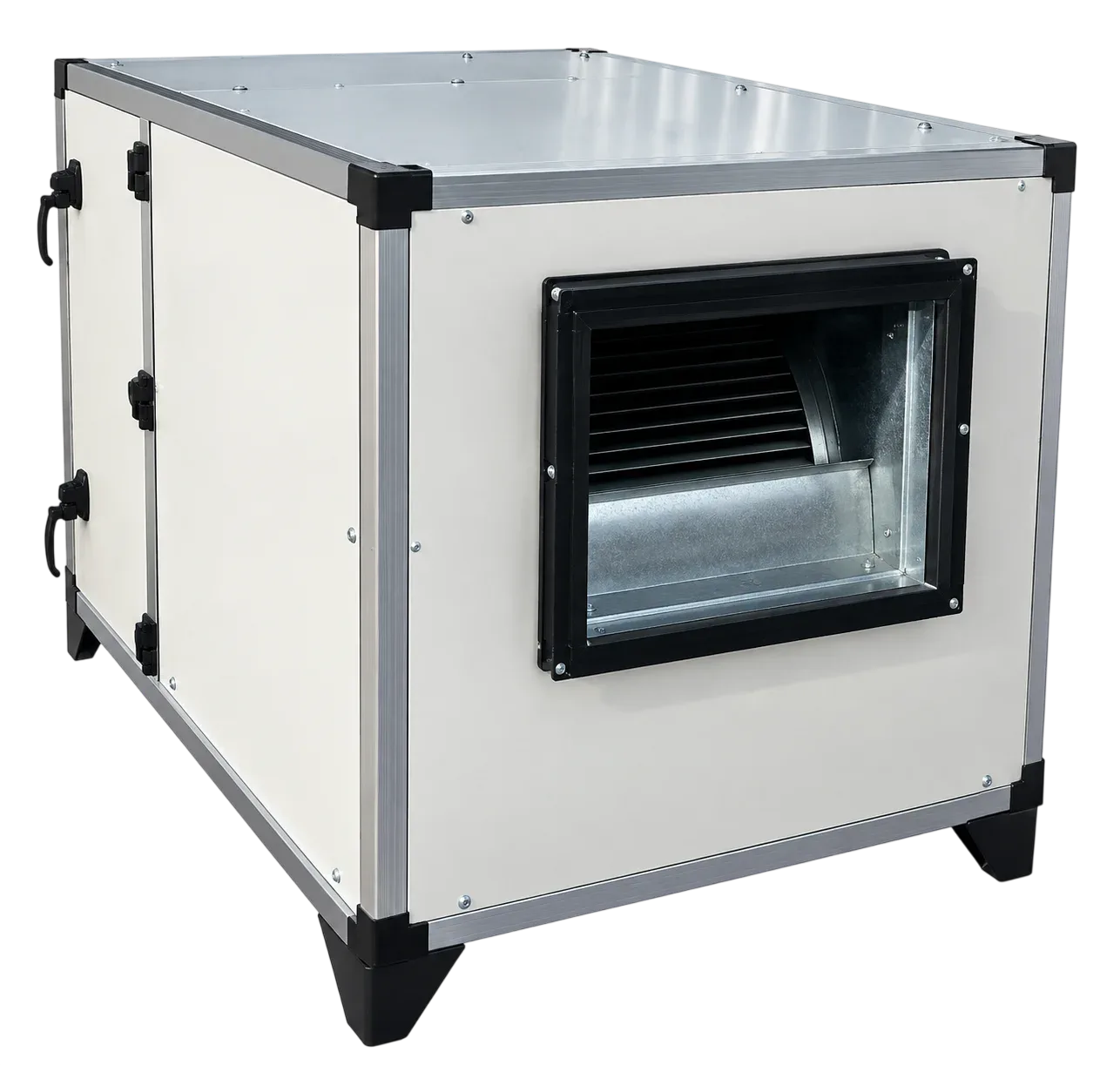

BVN Çift Emişli Hücreli Fan BHV 18-4 13000 m³/h

BVN Çift Emişli Hücreli Fan BHV 18-4 13000 m³/h, çift emişli hücreli fan grubunda 13.000 m³/h hava debisiyle çalışan bir üründür. Çift emişli radyal pervanesi hücre içine yerleştirilen bu seri, 25 mm kalınlığında mineral yün ile kaplanmış panellerle akustik olarak izole edilmiştir. Öne eğimli sık kanat yapısı, düşük devirde yüksek hava debisi üretilmesini sağlar; hücre yapısı ise titreşimin binaya aktarılmasını keser.

Model, 13.000 m³/h hava debisini 300 Pa statik basınç noktasında üretecek şekilde boyutlandırılmıştır; bu ikili, ürünün hangi büyüklükteki bir sistemde çalışabileceğini belirleyen iki temel değerdir. Motor gücü 4 kW, besleme gerilimi 380 V ve anma devri 690 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

13.000 m³/h değerini somutlaştırmak için hava değişim sayısına göre üç senaryo çıkardık. Hesapta tavan yüksekliği 5 m alınmıştır:

• Saatte 3 hava değişimi (depo, hangar ve üretim alanı gibi yüksek tavanlı hacimler): 4.333 m³ hacim, yani yaklaşık 867 m² alan.
• Saatte 6 hava değişimi (yoğun kullanımlı fabrika ve atölyeler): 2.167 m³ hacim, yani yaklaşık 433 m² alan.
• Saatte 10 hava değişimi (proses ısısı veya koku yükü olan üretim bölümleri): 1.300 m³ hacim, yani yaklaşık 260 m² alan.
• Statik basınç: 300 Pa. Bu değer kısa kanal hatları ve doğrudan atış yapan uygulamalar için uygundur. Hattaki her dirsek, damper ve filtre bu bütçeden pay alır.
• Ses seviyesi: 62 dB. Bu değer yüksek sayılır; mahal içine yakın montajlarda susturucu ve esnek bağlantı kullanılması önerilir.
• Enerji tüketimi: 4 kW anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 32 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 2.600 - 20.000 m³/h aralığında 12 modelden oluşur; 13.000 m³/h ile küçükten büyüğe 10. sıradadır ve serinin orta bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Seçimi yaparken yalnızca mahal büyüklüğüne değil, hattaki toplam dirence de bakın. İki fan aynı debiyi verirken farklı basınç üretebilir ve uzun hatlarda yalnızca yüksek basınçlı olan işi görür.

Ne İşe Yarar (Halk Diliyle)

İçinde fan bulunan yalıtımlı bir kutudur. Fanın gürültüsü kutunun mineral yün kaplı duvarlarında sönümlendiği için ortama neredeyse hiç ses yansımaz. Bu yüzden insanların bulunduğu mahallere yakın montajlarda tercih edilir.

Bu ölçü, saatte 13.000 m³ havayı hareket ettirecek şekilde boyutlandırılmıştır; kabaca söylemek gerekirse orta büyüklükte bir odanın havasını dakikalar içinde tamamen değiştirir. Montaj öncesinde ürünün etiket değerlerini mevcut tesisatınızla karşılaştırmanız, sonradan yaşanacak uyumsuzlukların önüne geçer.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BHV 18-4
• Ürün tipi: Çift emişli hücreli fan
• Debi: 13000 m³/h
• Basınç: 300 Pa
• Güç: 4 kW
• Voltaj: 380 V
• Frekans: 50 Hz
• Devir: 690 d/dk
• Ses Seviyesi: 62 dB
• Kanat Tipi: Öne Eğimli
• Ağırlık: 180 kg
• Önerilen Hız Kontrol: BSCF40T

Bu tablo katalog değerlerini birebir yansıtır. Sahadaki gerçek çalışma noktası, hattın direncine bağlı olarak katalog değerinden farklılaşabilir; seçim öncesinde hat hesabı yapılmasını öneririz.

Kullanım Alanları

Aşağıdaki kullanım senaryoları, bu ürün grubunun tipik uygulama alanlarını özetler:

• Konferans salonu ve sinema havalandırması
• Restoran salon egzoz ve besleme hatları
• Teknik hacimden mahal havalandırması yapılan projeler
• Otel, hastane ve ofislerde sessiz merkezi havalandırma

Montaj ve Seçim Notları

Aşağıdaki notlar, bu ürün grubunda performans kaybının en sık görülen nedenlerini önlemek içindir:

• Askı ve taşıma: Ürünün ağırlığı kanal hattına bindirilmemeli; bağımsız askı çubukları veya kelepçelerle taşıyıcı yapıya sabitlenmelidir.
• Servis erişimi: Montaj noktasının hizasına bir kontrol kapağı bırakın; periyodik temizlik ve bakım için erişim gerekir.
• Konum seçimi: Ürünü dirsek, damper veya kesit değişiminin hemen çıkışına değil, mümkünse iki tarafında düz hat bulunan bir noktaya yerleştirin.
• Taşıma: 180 kg ağırlığındaki ürünün montajı en az iki kişiyle veya kaldırma ekipmanıyla yapılmalı, askı elemanları bu yüke göre seçilmelidir.
