BVN Çift Emişli Hücreli Fan BHV 18-5,5 16000 m³/h

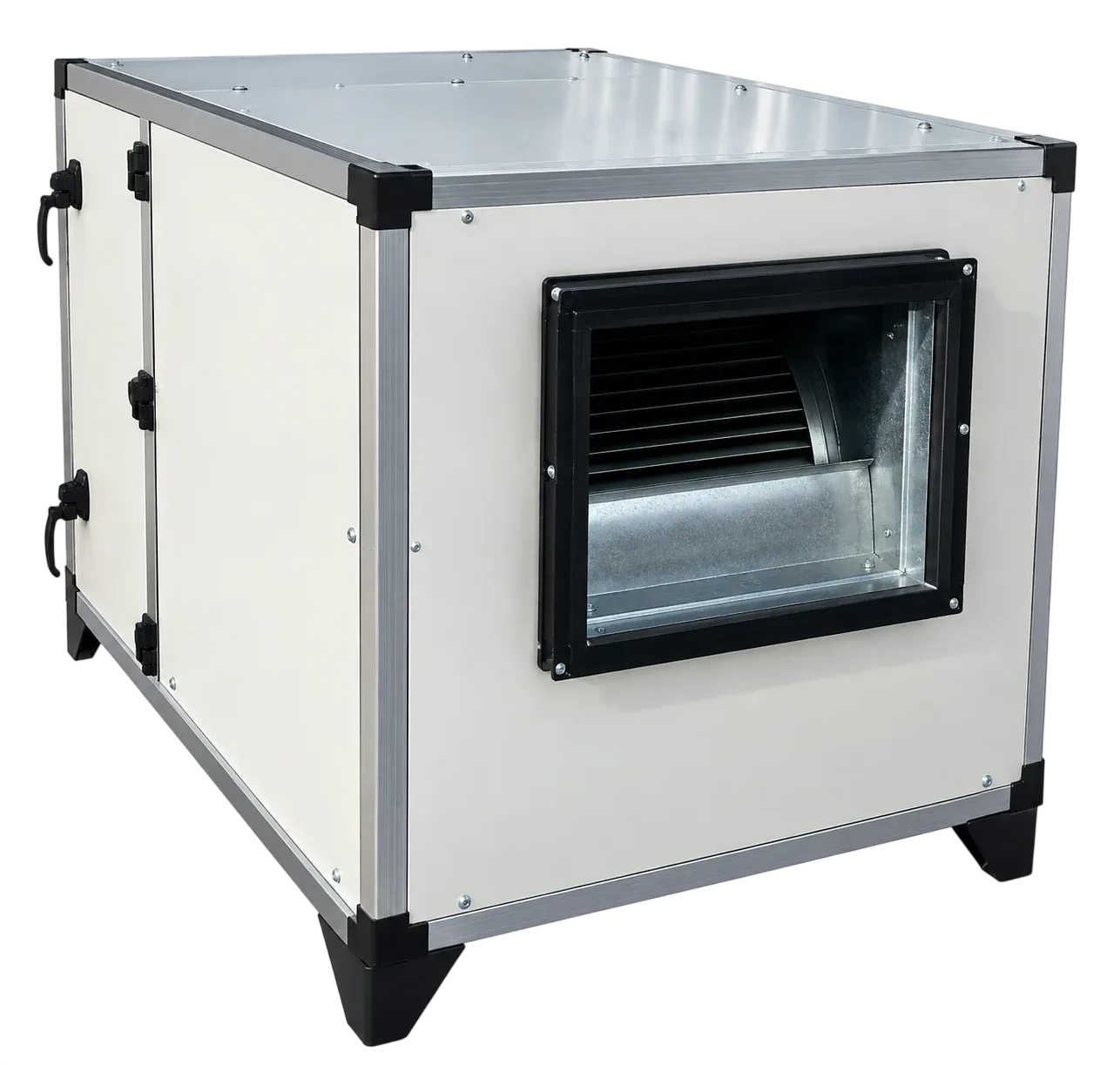

BVN çift emişli hücreli fan serisinin bir üyesi olan BVN Çift Emişli Hücreli Fan BHV 18-5,5 16000 m³/h, çift emişli radyal pervanesi hücre içine yerleştirilen bu seri, 25 mm kalınlığında mineral yün ile kaplanmış panellerle akustik olarak izole edilmiştir. Öne eğimli sık kanat yapısı, düşük devirde yüksek hava debisi üretilmesini sağlar; hücre yapısı ise titreşimin binaya aktarılmasını keser.

Model, 16.000 m³/h hava debisini 310 Pa statik basınç noktasında üretecek şekilde boyutlandırılmıştır; bu ikili, ürünün hangi büyüklükteki bir sistemde çalışabileceğini belirleyen iki temel değerdir. Motor gücü 5.5 kW, besleme gerilimi 380 V ve anma devri 1400 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

Seçim yaparken tek başına debi rakamı yeterli değildir; o debinin kaç m³ hacmi kaç kez yenileyebildiği önemlidir. 16.000 m³/h için 5 m tavan yüksekliğinde şu tablo çıkar:

• Saatte 3 hava değişimi (depo, hangar ve üretim alanı gibi yüksek tavanlı hacimler): 5.333 m³ hacim, yani yaklaşık 1.067 m² alan.
• Saatte 6 hava değişimi (yoğun kullanımlı fabrika ve atölyeler): 2.667 m³ hacim, yani yaklaşık 533 m² alan.
• Saatte 10 hava değişimi (proses ısısı veya koku yükü olan üretim bölümleri): 1.600 m³ hacim, yani yaklaşık 320 m² alan.
• Statik basınç: 310 Pa. Bu değer kısa kanal hatları ve doğrudan atış yapan uygulamalar için uygundur. Hattaki her dirsek, damper ve filtre bu bütçeden pay alır.
• Ses seviyesi: 64 dB. Bu değer yüksek sayılır; mahal içine yakın montajlarda susturucu ve esnek bağlantı kullanılması önerilir.
• Enerji tüketimi: 5.5 kW anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 44 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 2.600 - 20.000 m³/h aralığında 12 modelden oluşur; 16.000 m³/h ile küçükten büyüğe 11. sıradadır ve serinin üst bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Yukarıdaki değerler, kanal hattının kısa ve düşük dirençli olduğu durumlar için yol gösterici bir üst çerçevedir. Uzun hatlar, çok sayıda dirsek, filtre ve daraltılmış menfez kesitleri basınç kaybını arttırır; fanın gerçekte taşıdığı debi bu değerlerin altına iner.

Ne İşe Yarar (Halk Diliyle)

İçinde fan bulunan yalıtımlı bir kutudur. Fanın gürültüsü kutunun mineral yün kaplı duvarlarında sönümlendiği için ortama neredeyse hiç ses yansımaz. Bu yüzden insanların bulunduğu mahallere yakın montajlarda tercih edilir.

Serideki bu model saatte 16.000 m³ hava taşır. Bu rakam soyut gelebilir; yukarıdaki kapasite bölümünde onu doğrudan metrekareye çevirdik. Doğru ürünü seçtiğinizden emin değilseniz mahal ölçülerinizi ve hat bilgilerinizi paylaşarak mühendislik ekibimizden destek isteyebilirsiniz.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BHV 18-5,5
• Ürün tipi: Çift emişli hücreli fan
• Debi: 16000 m³/h
• Basınç: 310 Pa
• Güç: 5.5 kW
• Voltaj: 380 V
• Frekans: 50 Hz
• Devir: 1400 d/dk
• Ses Seviyesi: 64 dB
• Kanat Tipi: Öne Eğimli
• Ağırlık: 186 kg
• Önerilen Hız Kontrol: BSCF55T

Listedeki değerler üreticinin güncel kataloğundan alınmıştır; uydurma veya tahmini bir veri içermez. Şartname çalışmanız için performans eğrisi veya boyut çizimi gerekiyorsa satış ve mühendislik ekibimizden talep edebilirsiniz.

Kullanım Alanları

Bu ürünün pratikte en sık karşılaşılan uygulama alanları şunlardır:

• Restoran salon egzoz ve besleme hatları
• Teknik hacimden mahal havalandırması yapılan projeler
• Otel, hastane ve ofislerde sessiz merkezi havalandırma
• AVM ve mağaza taze hava besleme sistemleri

Montaj ve Seçim Notları

Ürünün beklenen performansı vermesi büyük ölçüde montaj kalitesine bağlıdır. Sahada en sık karşılaşılan noktalar:

• Servis erişimi: Montaj noktasının hizasına bir kontrol kapağı bırakın; periyodik temizlik ve bakım için erişim gerekir.
• Konum seçimi: Ürünü dirsek, damper veya kesit değişiminin hemen çıkışına değil, mümkünse iki tarafında düz hat bulunan bir noktaya yerleştirin.
• Hız kontrolü: Debinin kademeli düşürülmesi isteniyorsa ürünle uyumlu bir hız kontrol ünitesi kullanılmalıdır; uyumluluk için sipariş öncesi danışmanızı öneririz.
• Taşıma: 186 kg ağırlığındaki ürünün montajı en az iki kişiyle veya kaldırma ekipmanıyla yapılmalı, askı elemanları bu yüke göre seçilmelidir.
