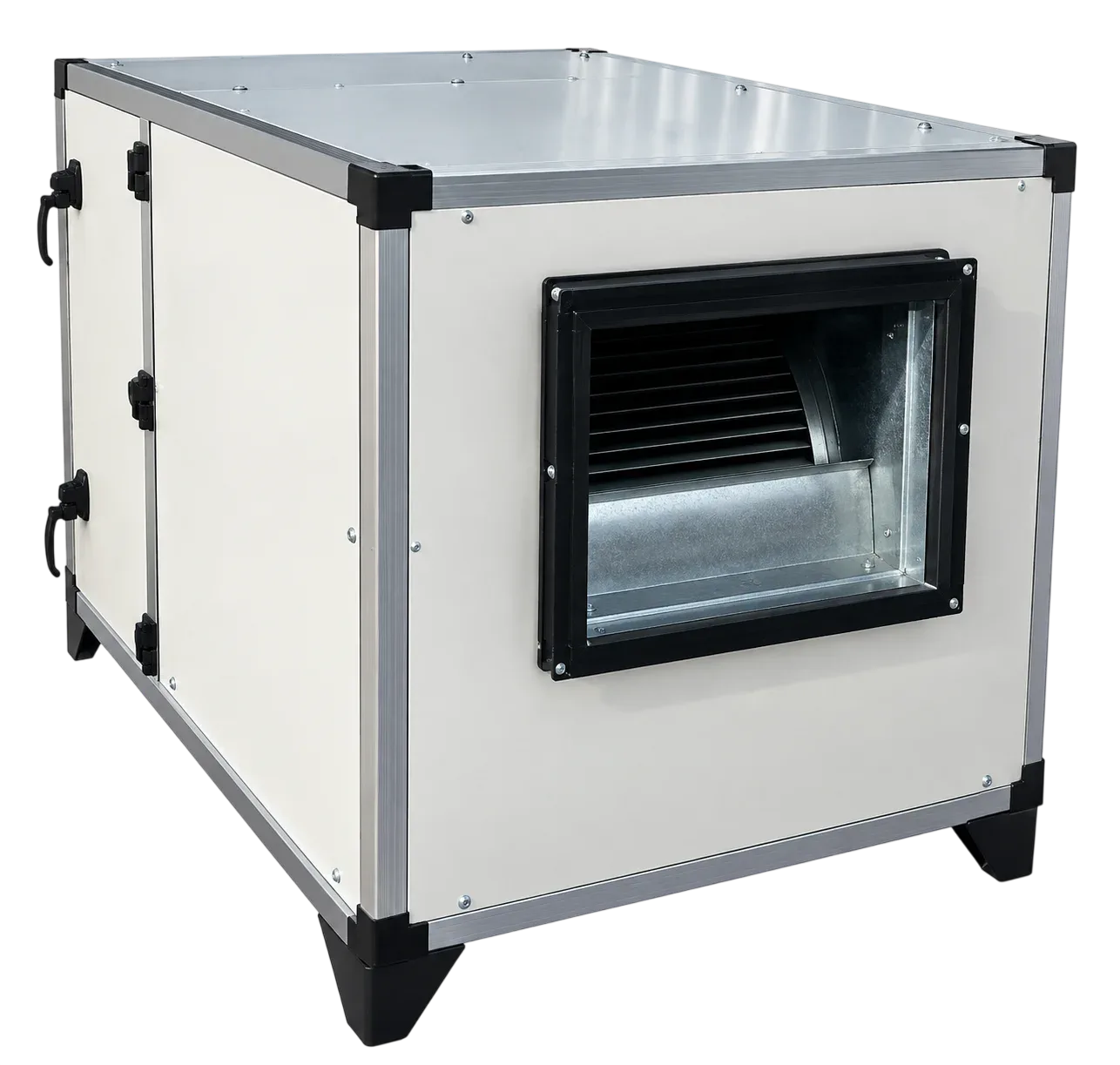

BVN Çift Emişli Hücreli Fan BHV 18-7,5 20000 m³/h

BVN Çift Emişli Hücreli Fan BHV 18-7,5 20000 m³/h, BVN çift emişli hücreli fan ailesinin BHV 18-7,5 kodlu modelidir. Çift emişli radyal pervanesi hücre içine yerleştirilen bu seri, 25 mm kalınlığında mineral yün ile kaplanmış panellerle akustik olarak izole edilmiştir. Öne eğimli sık kanat yapısı, düşük devirde yüksek hava debisi üretilmesini sağlar; hücre yapısı ise titreşimin binaya aktarılmasını keser.

Model, 20.000 m³/h hava debisini 310 Pa statik basınç noktasında üretecek şekilde boyutlandırılmıştır; bu ikili, ürünün hangi büyüklükteki bir sistemde çalışabileceğini belirleyen iki temel değerdir. Motor gücü 7.5 kW, besleme gerilimi 380 V ve anma devri 1400 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

Bir mahalde ihtiyaç duyulan hava miktarı, hacim × saatteki hava değişim sayısı ile bulunur. Bu modelin debisi 20.000 m³/h olarak sabit olduğuna göre işlemi tersine çevirip kapsayabileceği hacmi çıkarabiliriz (tavan yüksekliği 5 m kabul edilmiştir):

• Saatte 3 hava değişimi (depo, hangar ve üretim alanı gibi yüksek tavanlı hacimler): 6.667 m³ hacim, yani yaklaşık 1.333 m² alan.
• Saatte 6 hava değişimi (yoğun kullanımlı fabrika ve atölyeler): 3.333 m³ hacim, yani yaklaşık 667 m² alan.
• Saatte 10 hava değişimi (proses ısısı veya koku yükü olan üretim bölümleri): 2.000 m³ hacim, yani yaklaşık 400 m² alan.
• Statik basınç: 310 Pa. Bu değer kısa kanal hatları ve doğrudan atış yapan uygulamalar için uygundur. Hattaki her dirsek, damper ve filtre bu bütçeden pay alır.
• Ses seviyesi: 66 dB. Bu değer yüksek sayılır; mahal içine yakın montajlarda susturucu ve esnek bağlantı kullanılması önerilir.
• Enerji tüketimi: 7.5 kW anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 60 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 2.600 - 20.000 m³/h aralığında 12 modelden oluşur; 20.000 m³/h ile küçükten büyüğe 12. sıradadır ve serinin üst bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Bu hesap, sistemin ideal koşulda çalıştığı varsayımına dayanır. Sahadaki hat uzunluğu, dirsek sayısı ve filtre direnci arttıkça gerçek debi düşer; bu nedenle sınırda kalan seçimlerde bir üst modele çıkmak daha güvenli olur.

Ne İşe Yarar (Halk Diliyle)

İçinde fan bulunan yalıtımlı bir kutudur. Fanın gürültüsü kutunun mineral yün kaplı duvarlarında sönümlendiği için ortama neredeyse hiç ses yansımaz. Bu yüzden insanların bulunduğu mahallere yakın montajlarda tercih edilir.

Elinizdeki model saatte 20.000 m³ hava kapasitesine sahiptir. Aynı ailede daha küçük ve daha büyük debili seçenekler de bulunur; ihtiyacınızdan büyük seçmek gereksiz enerji tüketimi demektir. Ürünün elektrik bağlantısı, etiket değerlerine uygun biçimde yetkili bir elektrikçi tarafından yapılmalıdır.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BHV 18-7,5
• Ürün tipi: Çift emişli hücreli fan
• Debi: 20000 m³/h
• Basınç: 310 Pa
• Güç: 7.5 kW
• Voltaj: 380 V
• Frekans: 50 Hz
• Devir: 1400 d/dk
• Ses Seviyesi: 66 dB
• Kanat Tipi: Öne Eğimli
• Ağırlık: 193 kg
• Önerilen Hız Kontrol: BSCF75T

Yukarıdaki tüm değerler üretici katalog verisidir. Projeniz için ek doküman (boyut çizimi, performans eğrisi, uygunluk belgesi) gerekiyorsa bizimle iletişime geçmeniz yeterlidir.

Kullanım Alanları

Serinin bu modeli aşağıdaki uygulamalarda yaygın olarak tercih edilir:

• Teknik hacimden mahal havalandırması yapılan projeler
• Otel, hastane ve ofislerde sessiz merkezi havalandırma
• AVM ve mağaza taze hava besleme sistemleri
• Konferans salonu ve sinema havalandırması

Montaj ve Seçim Notları

Doğru ürünü seçmek kadar doğru monte etmek de önemlidir; aşağıdaki maddeler işletmeye alma sürecinde tekrar eden konuları özetler:

• Konum seçimi: Ürünü dirsek, damper veya kesit değişiminin hemen çıkışına değil, mümkünse iki tarafında düz hat bulunan bir noktaya yerleştirin.
• Hız kontrolü: Debinin kademeli düşürülmesi isteniyorsa ürünle uyumlu bir hız kontrol ünitesi kullanılmalıdır; uyumluluk için sipariş öncesi danışmanızı öneririz.
• Elektrik bağlantısı: Bağlantı, ürün etiketindeki değerlere uygun şekilde yetkili bir elektrikçi tarafından yapılmalıdır.
• Ses yönetimi: 66 dB seviyesindeki bu model, insanların sürekli bulunduğu mahallere yakın monte edilecekse hat üzerinde susturucu kullanılması güçlü şekilde önerilir.
