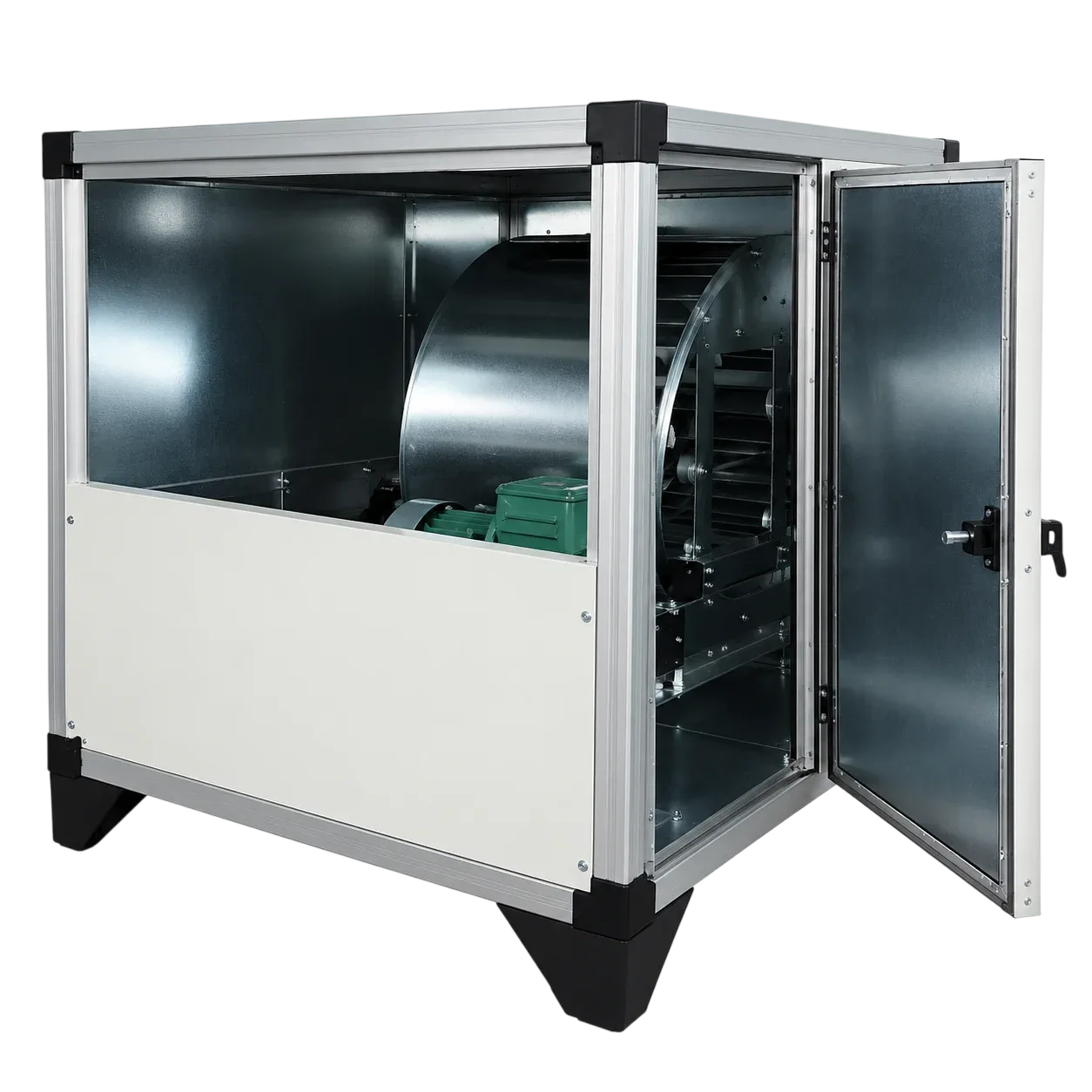

BVN Çift Emişli Hücreli Fan BHV-R 400-4 8500 m³/h

BVN geriye eğimli çift emişli hücreli fan serisinin bir üyesi olan BVN Çift Emişli Hücreli Fan BHV-R 400-4 8500 m³/h, geriye eğimli kanat yapısıyla yüksek verim ve düşük enerji tüketimi sunan bu hücreli seri, 25 mm mineral yün kaplı panelleriyle akustik izolasyona sahiptir. Geriye eğimli pervane, sistem direnci değiştiğinde motorun aşırı yüklenmesini önleyen kendi kendini sınırlayan bir güç eğrisi verir.

Model, 8.500 m³/h hava debisini 1.000 Pa statik basınç noktasında üretecek şekilde boyutlandırılmıştır; bu ikili, ürünün hangi büyüklükteki bir sistemde çalışabileceğini belirleyen iki temel değerdir. Motor gücü 4 kW, besleme gerilimi 380 V ve anma devri 2030 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

Seçim yaparken tek başına debi rakamı yeterli değildir; o debinin kaç m³ hacmi kaç kez yenileyebildiği önemlidir. 8.500 m³/h için 5 m tavan yüksekliğinde şu tablo çıkar:

• Saatte 3 hava değişimi (depo, hangar ve üretim alanı gibi yüksek tavanlı hacimler): 2.833 m³ hacim, yani yaklaşık 567 m² alan.
• Saatte 6 hava değişimi (yoğun kullanımlı fabrika ve atölyeler): 1.417 m³ hacim, yani yaklaşık 283 m² alan.
• Saatte 10 hava değişimi (proses ısısı veya koku yükü olan üretim bölümleri): 850 m³ hacim, yani yaklaşık 170 m² alan.
• Statik basınç: 1.000 Pa. Bu değer orta uzunluktaki kanal hatları ve filtreli sistemler için yeterli bir seviyedir. Hattaki her dirsek, damper ve filtre bu bütçeden pay alır.
• Ses seviyesi: 73 dB. Bu değer yüksek sayılır; mahal içine yakın montajlarda susturucu ve esnek bağlantı kullanılması önerilir.
• Enerji tüketimi: 4 kW anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 32 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 2.500 - 30.000 m³/h aralığında 14 modelden oluşur; 8.500 m³/h ile küçükten büyüğe 7. sıradadır ve serinin alt bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Yukarıdaki değerler, kanal hattının kısa ve düşük dirençli olduğu durumlar için yol gösterici bir üst çerçevedir. Uzun hatlar, çok sayıda dirsek, filtre ve daraltılmış menfez kesitleri basınç kaybını arttırır; fanın gerçekte taşıdığı debi bu değerlerin altına iner.

Ne İşe Yarar (Halk Diliyle)

Yalıtımlı bir kutu içine yerleştirilmiş, geriye eğik kanatlı sessiz fandır. Geriye eğik kanat yapısı, hattaki filtre kirlendiğinde bile motorun zorlanmadan çalışmasını sağlar; işletme maliyetini düşürür.

Bu ölçü, saatte 8.500 m³ havayı hareket ettirecek şekilde boyutlandırılmıştır; kabaca söylemek gerekirse orta büyüklükte bir odanın havasını dakikalar içinde tamamen değiştirir. Montaj öncesinde ürünün etiket değerlerini mevcut tesisatınızla karşılaştırmanız, sonradan yaşanacak uyumsuzlukların önüne geçer.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BHV-R 400-4
• Ürün tipi: Geriye eğimli çift emişli hücreli fan
• Debi: 8500 m³/h
• Basınç: 1000 Pa
• Güç: 4 kW
• Voltaj: 380 V
• Frekans: 50 Hz
• Devir: 2030 d/dk
• Ses Seviyesi: 73 dB
• Kanat Tipi: Geriye Eğimli
• Önerilen Hız Kontrol: BSCF40T

Bu tablo katalog değerlerini birebir yansıtır. Sahadaki gerçek çalışma noktası, hattın direncine bağlı olarak katalog değerinden farklılaşabilir; seçim öncesinde hat hesabı yapılmasını öneririz.

Kullanım Alanları

Bu ürünün pratikte en sık karşılaşılan uygulama alanları şunlardır:

• Hastane ve laboratuvar havalandırması
• Enerji verimliliğinin önemsendiği ticari projeler
• Otel ve yurt binalarında ortak hacim havalandırması
• Sürekli çalışan merkezi havalandırma sistemleri

Montaj ve Seçim Notları

Ürünün beklenen performansı vermesi büyük ölçüde montaj kalitesine bağlıdır. Sahada en sık karşılaşılan noktalar:

• Filtre etkisi: Hatta filtre varsa kirlendikçe direnç artar ve debi düşer; filtre değişim periyodunu baştan planlayın.
• Devreye alma: İlk çalıştırmada dönüş yönünü ve çektiği akımı kontrol edin; trifaze modellerde faz sırası ters bağlandığında pervane ters yönde döner.
• Menfez kesiti: Mahal tarafındaki menfez veya difüzör kesiti debiye göre boyutlandırılmazsa hem gürültü artar hem de sistem hedef debiye ulaşamaz.
• Ses yönetimi: 73 dB seviyesindeki bu model, insanların sürekli bulunduğu mahallere yakın monte edilecekse hat üzerinde susturucu kullanılması güçlü şekilde önerilir.
