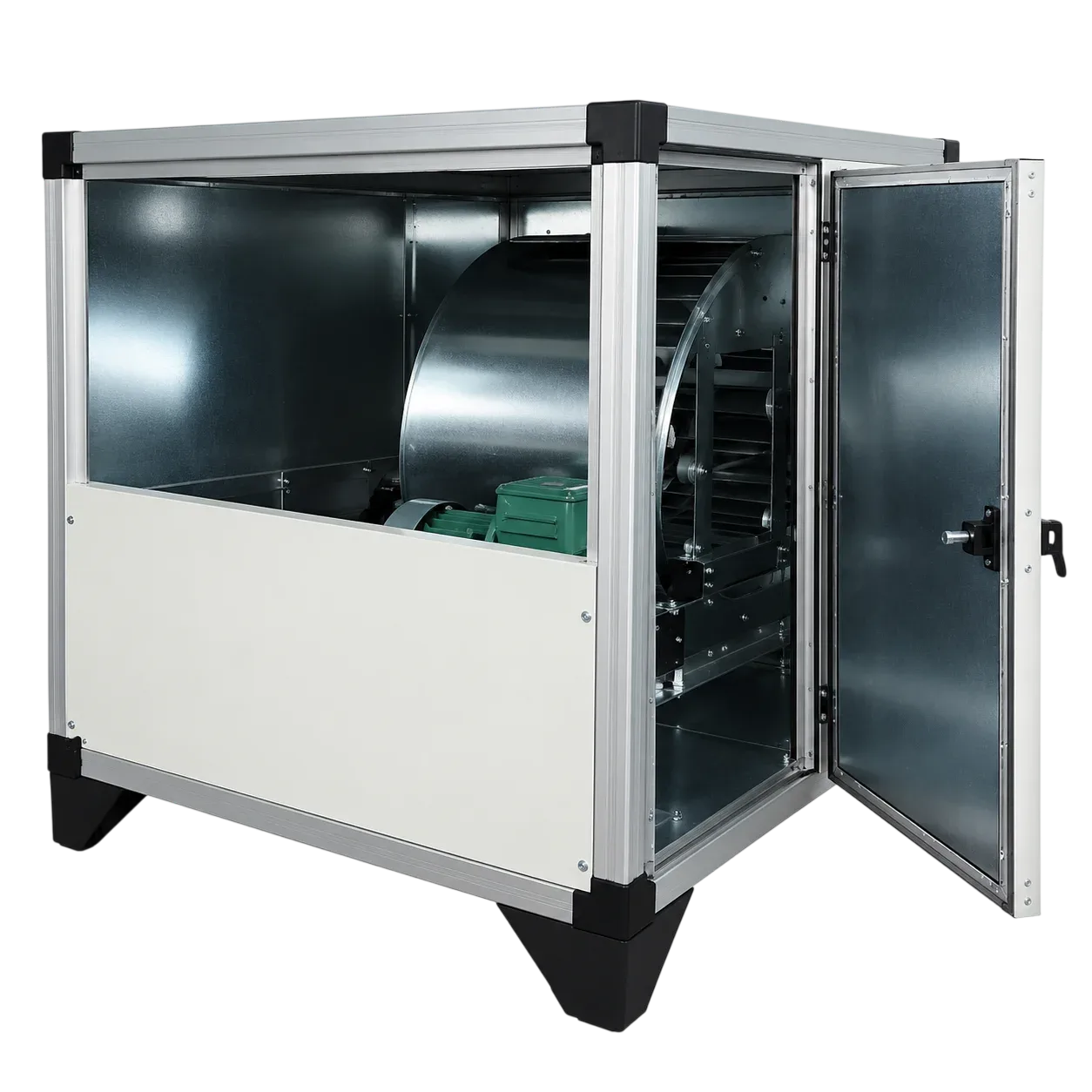

BVN Çift Emişli Hücreli Fan BHV-R 450-5,5 12000 m³/h

Geriye eğimli kanat yapısıyla yüksek verim ve düşük enerji tüketimi sunan bu hücreli seri, 25 mm mineral yün kaplı panelleriyle akustik izolasyona sahiptir. Geriye eğimli pervane, sistem direnci değiştiğinde motorun aşırı yüklenmesini önleyen kendi kendini sınırlayan bir güç eğrisi verir. BVN Çift Emişli Hücreli Fan BHV-R 450-5,5 12000 m³/h bu ailenin 12.000 m³/h debi noktasında konumlanan modelidir.

Model, 12.000 m³/h hava debisini 1.000 Pa statik basınç noktasında üretecek şekilde boyutlandırılmıştır; bu ikili, ürünün hangi büyüklükteki bir sistemde çalışabileceğini belirleyen iki temel değerdir. Motor gücü 5.5 kW, besleme gerilimi 380 V ve anma devri 1870 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

Debi bilinen bir üründe doğru soru şudur: bu 12.000 m³/h kaç metrekareyi besler? Hesap, debi ÷ saatlik hava değişimi ile hacme, hacim de 5 m tavan yüksekliğine bölünerek alana çevrilir:

• Saatte 3 hava değişimi (depo, hangar ve üretim alanı gibi yüksek tavanlı hacimler): 4.000 m³ hacim, yani yaklaşık 800 m² alan.
• Saatte 6 hava değişimi (yoğun kullanımlı fabrika ve atölyeler): 2.000 m³ hacim, yani yaklaşık 400 m² alan.
• Saatte 10 hava değişimi (proses ısısı veya koku yükü olan üretim bölümleri): 1.200 m³ hacim, yani yaklaşık 240 m² alan.
• Statik basınç: 1.000 Pa. Bu değer orta uzunluktaki kanal hatları ve filtreli sistemler için yeterli bir seviyedir. Hattaki her dirsek, damper ve filtre bu bütçeden pay alır.
• Ses seviyesi: 75 dB. Bu değer yüksek sayılır; mahal içine yakın montajlarda susturucu ve esnek bağlantı kullanılması önerilir.
• Enerji tüketimi: 5.5 kW anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 44 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 2.500 - 30.000 m³/h aralığında 14 modelden oluşur; 12.000 m³/h ile küçükten büyüğe 9. sıradadır ve serinin orta bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Değerleri bir üst sınır olarak okuyun. Kirlenen filtre, ezilmiş flex kanal ve yetersiz menfez kesiti gibi saha koşulları debiyi düşüren en yaygın üç nedendir.

Ne İşe Yarar (Halk Diliyle)

Yalıtımlı bir kutu içine yerleştirilmiş, geriye eğik kanatlı sessiz fandır. Geriye eğik kanat yapısı, hattaki filtre kirlendiğinde bile motorun zorlanmadan çalışmasını sağlar; işletme maliyetini düşürür.

Elinizdeki model saatte 12.000 m³ hava kapasitesine sahiptir. Aynı ailede daha küçük ve daha büyük debili seçenekler de bulunur; ihtiyacınızdan büyük seçmek gereksiz enerji tüketimi demektir. Ürünün elektrik bağlantısı, etiket değerlerine uygun biçimde yetkili bir elektrikçi tarafından yapılmalıdır.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BHV-R 450-5,5
• Ürün tipi: Geriye eğimli çift emişli hücreli fan
• Debi: 12000 m³/h
• Basınç: 1000 Pa
• Güç: 5.5 kW
• Voltaj: 380 V
• Frekans: 50 Hz
• Devir: 1870 d/dk
• Ses Seviyesi: 75 dB
• Kanat Tipi: Geriye Eğimli
• Önerilen Hız Kontrol: BSCF55T

Yukarıdaki tüm değerler üretici katalog verisidir. Projeniz için ek doküman (boyut çizimi, performans eğrisi, uygunluk belgesi) gerekiyorsa bizimle iletişime geçmeniz yeterlidir.

Kullanım Alanları

Sahada bu ürünün en çok kullanıldığı yerler:

• Otel ve yurt binalarında ortak hacim havalandırması
• Sürekli çalışan merkezi havalandırma sistemleri
• Filtreli taze hava besleme üniteleri
• Hastane ve laboratuvar havalandırması

Montaj ve Seçim Notları

Montaj ve devreye alma aşamasında dikkat edilmesi gereken başlıklar:

• Menfez kesiti: Mahal tarafındaki menfez veya difüzör kesiti debiye göre boyutlandırılmazsa hem gürültü artar hem de sistem hedef debiye ulaşamaz.
• Akış yönü: Gövde üzerindeki hava yönü işaretini hattaki akış yönüyle aynı hizada bağlayın; ters bağlanan bir fan katalog debisini vermez.
• Titreşim yalıtımı: Fan ile kanal arasında esnek bağlantı kullanmak, gövde titreşiminin hat üzerinden yapıya taşınmasını önemli ölçüde azaltır.
• Ses yönetimi: 75 dB seviyesindeki bu model, insanların sürekli bulunduğu mahallere yakın monte edilecekse hat üzerinde susturucu kullanılması güçlü şekilde önerilir.
