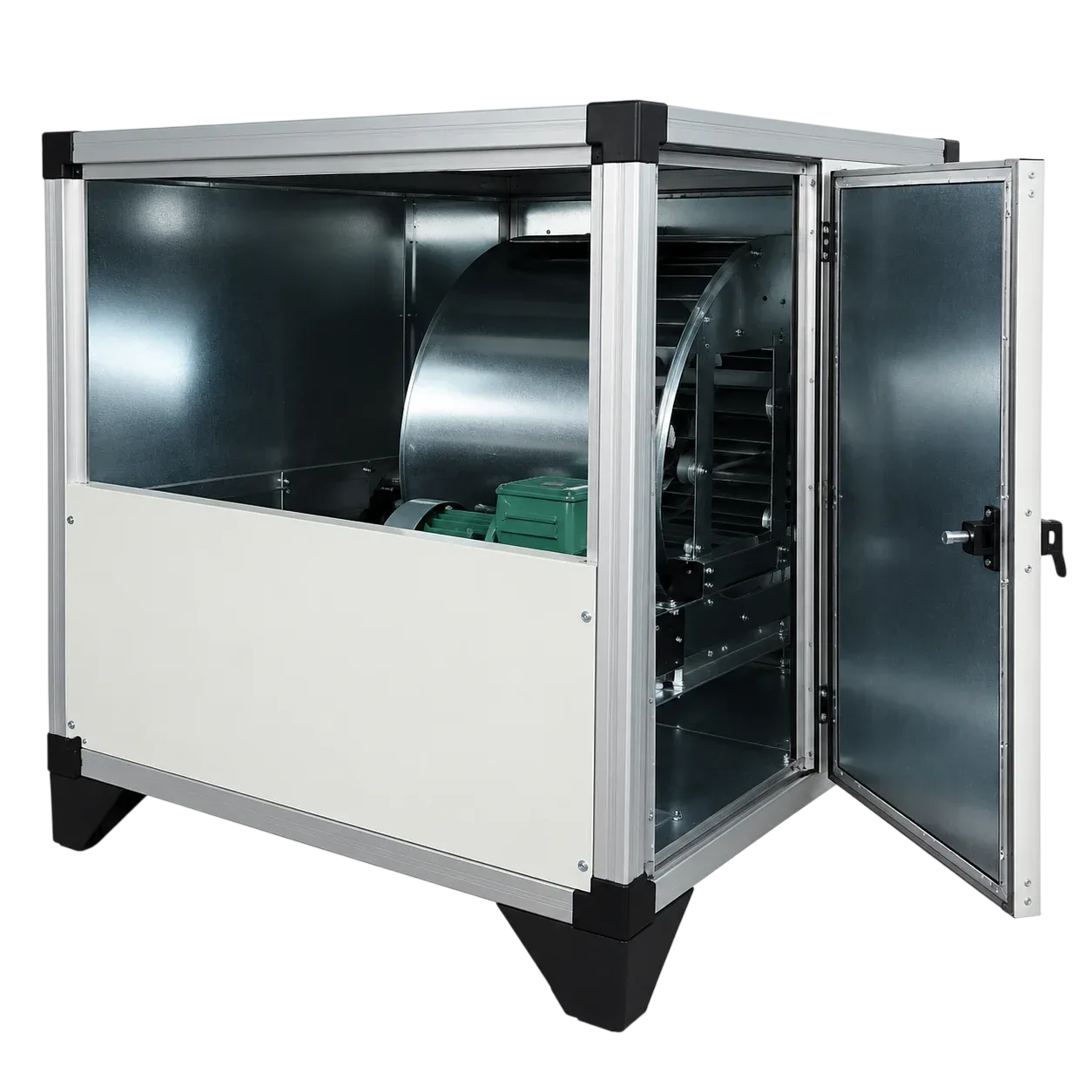

BVN Çift Emişli Hücreli Fan BHV-R 500-11 22400 m³/h

BVN geriye eğimli çift emişli hücreli fan serisinin bir üyesi olan BVN Çift Emişli Hücreli Fan BHV-R 500-11 22400 m³/h, geriye eğimli kanat yapısıyla yüksek verim ve düşük enerji tüketimi sunan bu hücreli seri, 25 mm mineral yün kaplı panelleriyle akustik izolasyona sahiptir. Geriye eğimli pervane, sistem direnci değiştiğinde motorun aşırı yüklenmesini önleyen kendi kendini sınırlayan bir güç eğrisi verir.

Model, 22.400 m³/h hava debisini 1.200 Pa statik basınç noktasında üretecek şekilde boyutlandırılmıştır; bu ikili, ürünün hangi büyüklükteki bir sistemde çalışabileceğini belirleyen iki temel değerdir. Motor gücü 11 kW, besleme gerilimi 380 V ve anma devri 1400 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

Seçim yaparken tek başına debi rakamı yeterli değildir; o debinin kaç m³ hacmi kaç kez yenileyebildiği önemlidir. 22.400 m³/h için 5 m tavan yüksekliğinde şu tablo çıkar:

• Saatte 3 hava değişimi (depo, hangar ve üretim alanı gibi yüksek tavanlı hacimler): 7.467 m³ hacim, yani yaklaşık 1.493 m² alan.
• Saatte 6 hava değişimi (yoğun kullanımlı fabrika ve atölyeler): 3.733 m³ hacim, yani yaklaşık 747 m² alan.
• Saatte 10 hava değişimi (proses ısısı veya koku yükü olan üretim bölümleri): 2.240 m³ hacim, yani yaklaşık 448 m² alan.
• Statik basınç: 1.200 Pa. Bu değer orta uzunluktaki kanal hatları ve filtreli sistemler için yeterli bir seviyedir. Hattaki her dirsek, damper ve filtre bu bütçeden pay alır.
• Ses seviyesi: 79 dB. Bu değer endüstriyel seviyededir; makine dairesi, çatı veya teknik hacim montajı ile ses yalıtımı birlikte planlanmalıdır.
• Enerji tüketimi: 11 kW anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 88 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 2.500 - 30.000 m³/h aralığında 14 modelden oluşur; 22.400 m³/h ile küçükten büyüğe 12. sıradadır ve serinin üst bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Yukarıdaki değerler, kanal hattının kısa ve düşük dirençli olduğu durumlar için yol gösterici bir üst çerçevedir. Uzun hatlar, çok sayıda dirsek, filtre ve daraltılmış menfez kesitleri basınç kaybını arttırır; fanın gerçekte taşıdığı debi bu değerlerin altına iner.

Ne İşe Yarar (Halk Diliyle)

Yalıtımlı bir kutu içine yerleştirilmiş, geriye eğik kanatlı sessiz fandır. Geriye eğik kanat yapısı, hattaki filtre kirlendiğinde bile motorun zorlanmadan çalışmasını sağlar; işletme maliyetini düşürür.

Serideki bu model saatte 22.400 m³ hava taşır. Bu rakam soyut gelebilir; yukarıdaki kapasite bölümünde onu doğrudan metrekareye çevirdik. Doğru ürünü seçtiğinizden emin değilseniz mahal ölçülerinizi ve hat bilgilerinizi paylaşarak mühendislik ekibimizden destek isteyebilirsiniz.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BHV-R 500-11
• Ürün tipi: Geriye eğimli çift emişli hücreli fan
• Debi: 22400 m³/h
• Basınç: 1200 Pa
• Güç: 11 kW
• Voltaj: 380 V
• Frekans: 50 Hz
• Devir: 1400 d/dk
• Ses Seviyesi: 79 dB
• Kanat Tipi: Geriye Eğimli
• Önerilen Hız Kontrol: BSCF110T

Listedeki değerler üreticinin güncel kataloğundan alınmıştır; uydurma veya tahmini bir veri içermez. Şartname çalışmanız için performans eğrisi veya boyut çizimi gerekiyorsa satış ve mühendislik ekibimizden talep edebilirsiniz.

Kullanım Alanları

Bu ürünün pratikte en sık karşılaşılan uygulama alanları şunlardır:

• Filtreli taze hava besleme üniteleri
• Hastane ve laboratuvar havalandırması
• Enerji verimliliğinin önemsendiği ticari projeler
• Otel ve yurt binalarında ortak hacim havalandırması

Montaj ve Seçim Notları

Ürünün beklenen performansı vermesi büyük ölçüde montaj kalitesine bağlıdır. Sahada en sık karşılaşılan noktalar:

• Titreşim yalıtımı: Fan ile kanal arasında esnek bağlantı kullanmak, gövde titreşiminin hat üzerinden yapıya taşınmasını önemli ölçüde azaltır.
• Askı ve taşıma: Ürünün ağırlığı kanal hattına bindirilmemeli; bağımsız askı çubukları veya kelepçelerle taşıyıcı yapıya sabitlenmelidir.
• Servis erişimi: Montaj noktasının hizasına bir kontrol kapağı bırakın; periyodik temizlik ve bakım için erişim gerekir.
• Ses yönetimi: 79 dB seviyesindeki bu model, insanların sürekli bulunduğu mahallere yakın monte edilecekse hat üzerinde susturucu kullanılması güçlü şekilde önerilir.
