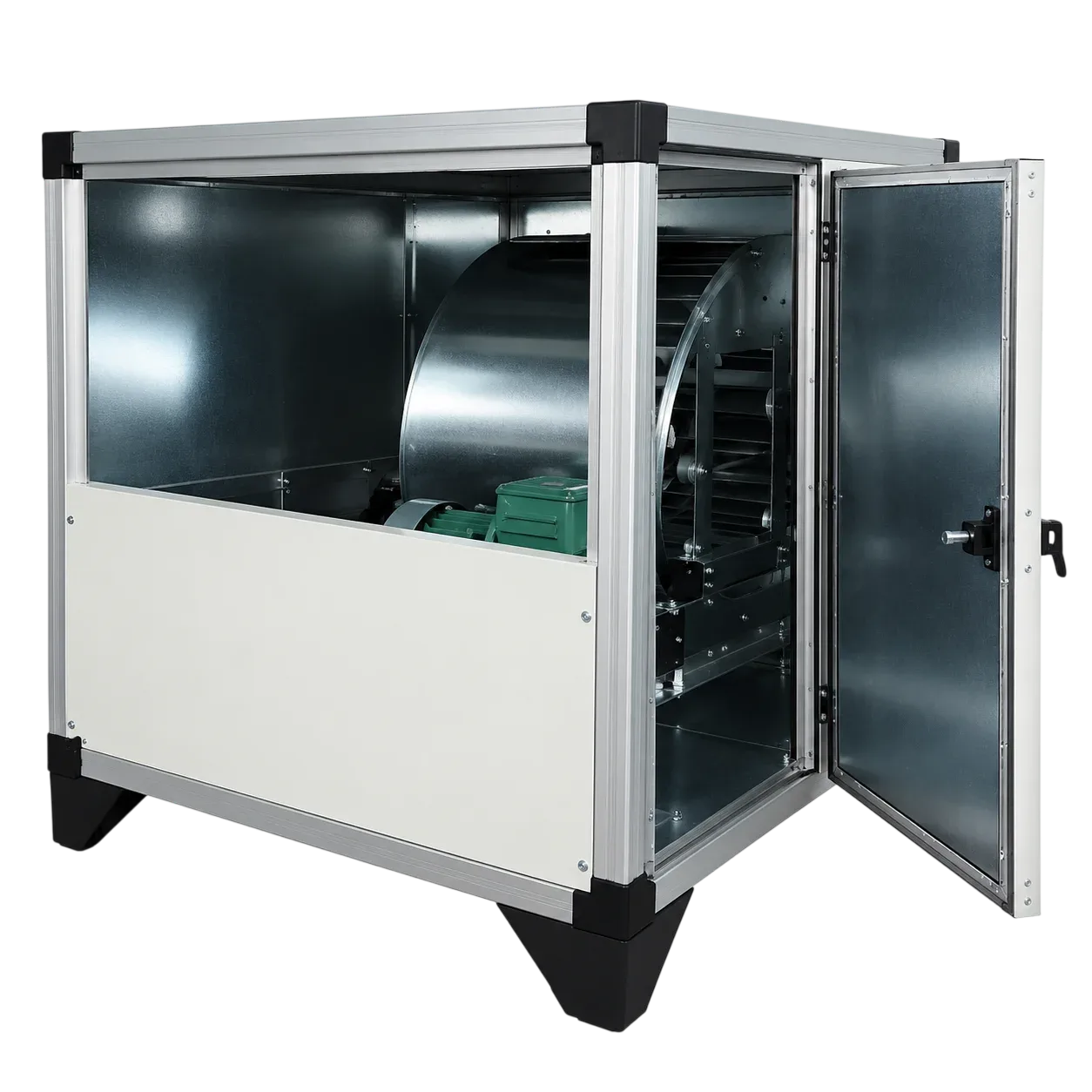

BVN Çift Emişli Hücreli Fan BHV-R 560-11 22000 m³/h

BVN Çift Emişli Hücreli Fan BHV-R 560-11 22000 m³/h, BVN geriye eğimli çift emişli hücreli fan ailesinin BHV-R 560-11 kodlu modelidir. Geriye eğimli kanat yapısıyla yüksek verim ve düşük enerji tüketimi sunan bu hücreli seri, 25 mm mineral yün kaplı panelleriyle akustik izolasyona sahiptir. Geriye eğimli pervane, sistem direnci değiştiğinde motorun aşırı yüklenmesini önleyen kendi kendini sınırlayan bir güç eğrisi verir.

Model, 22.000 m³/h hava debisini 1.000 Pa statik basınç noktasında üretecek şekilde boyutlandırılmıştır; bu ikili, ürünün hangi büyüklükteki bir sistemde çalışabileceğini belirleyen iki temel değerdir. Motor gücü 11 kW, besleme gerilimi 380 V ve anma devri 1550 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

Bir mahalde ihtiyaç duyulan hava miktarı, hacim × saatteki hava değişim sayısı ile bulunur. Bu modelin debisi 22.000 m³/h olarak sabit olduğuna göre işlemi tersine çevirip kapsayabileceği hacmi çıkarabiliriz (tavan yüksekliği 5 m kabul edilmiştir):

• Saatte 3 hava değişimi (depo, hangar ve üretim alanı gibi yüksek tavanlı hacimler): 7.333 m³ hacim, yani yaklaşık 1.467 m² alan.
• Saatte 6 hava değişimi (yoğun kullanımlı fabrika ve atölyeler): 3.667 m³ hacim, yani yaklaşık 733 m² alan.
• Saatte 10 hava değişimi (proses ısısı veya koku yükü olan üretim bölümleri): 2.200 m³ hacim, yani yaklaşık 440 m² alan.
• Statik basınç: 1.000 Pa. Bu değer orta uzunluktaki kanal hatları ve filtreli sistemler için yeterli bir seviyedir. Hattaki her dirsek, damper ve filtre bu bütçeden pay alır.
• Ses seviyesi: 70 dB. Bu değer yüksek sayılır; mahal içine yakın montajlarda susturucu ve esnek bağlantı kullanılması önerilir.
• Enerji tüketimi: 11 kW anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 88 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 2.500 - 30.000 m³/h aralığında 14 modelden oluşur; 22.000 m³/h ile küçükten büyüğe 11. sıradadır ve serinin üst bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Bu hesap, sistemin ideal koşulda çalıştığı varsayımına dayanır. Sahadaki hat uzunluğu, dirsek sayısı ve filtre direnci arttıkça gerçek debi düşer; bu nedenle sınırda kalan seçimlerde bir üst modele çıkmak daha güvenli olur.

Ne İşe Yarar (Halk Diliyle)

Yalıtımlı bir kutu içine yerleştirilmiş, geriye eğik kanatlı sessiz fandır. Geriye eğik kanat yapısı, hattaki filtre kirlendiğinde bile motorun zorlanmadan çalışmasını sağlar; işletme maliyetini düşürür.

Elinizdeki model saatte 22.000 m³ hava kapasitesine sahiptir. Aynı ailede daha küçük ve daha büyük debili seçenekler de bulunur; ihtiyacınızdan büyük seçmek gereksiz enerji tüketimi demektir. Ürünün elektrik bağlantısı, etiket değerlerine uygun biçimde yetkili bir elektrikçi tarafından yapılmalıdır.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BHV-R 560-11
• Ürün tipi: Geriye eğimli çift emişli hücreli fan
• Debi: 22000 m³/h
• Basınç: 1000 Pa
• Güç: 11 kW
• Voltaj: 380 V
• Frekans: 50 Hz
• Devir: 1550 d/dk
• Ses Seviyesi: 70 dB
• Kanat Tipi: Geriye Eğimli
• Önerilen Hız Kontrol: BSCF110T

Yukarıdaki tüm değerler üretici katalog verisidir. Projeniz için ek doküman (boyut çizimi, performans eğrisi, uygunluk belgesi) gerekiyorsa bizimle iletişime geçmeniz yeterlidir.

Kullanım Alanları

Serinin bu modeli aşağıdaki uygulamalarda yaygın olarak tercih edilir:

• Hastane ve laboratuvar havalandırması
• Enerji verimliliğinin önemsendiği ticari projeler
• Otel ve yurt binalarında ortak hacim havalandırması
• Sürekli çalışan merkezi havalandırma sistemleri

Montaj ve Seçim Notları

Doğru ürünü seçmek kadar doğru monte etmek de önemlidir; aşağıdaki maddeler işletmeye alma sürecinde tekrar eden konuları özetler:

• Askı ve taşıma: Ürünün ağırlığı kanal hattına bindirilmemeli; bağımsız askı çubukları veya kelepçelerle taşıyıcı yapıya sabitlenmelidir.
• Servis erişimi: Montaj noktasının hizasına bir kontrol kapağı bırakın; periyodik temizlik ve bakım için erişim gerekir.
• Konum seçimi: Ürünü dirsek, damper veya kesit değişiminin hemen çıkışına değil, mümkünse iki tarafında düz hat bulunan bir noktaya yerleştirin.
• Ses yönetimi: 70 dB seviyesindeki bu model, insanların sürekli bulunduğu mahallere yakın monte edilecekse hat üzerinde susturucu kullanılması güçlü şekilde önerilir.
