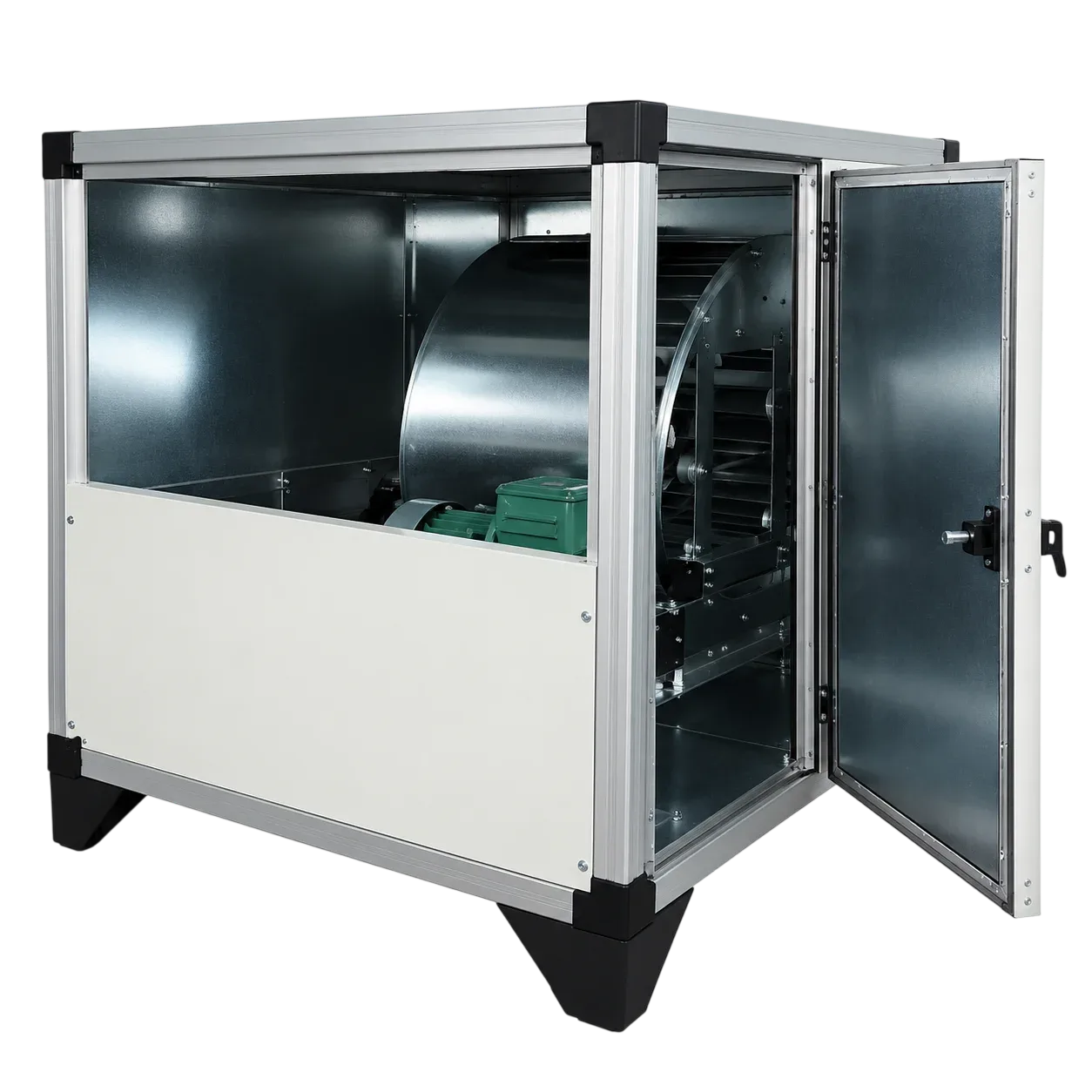

BVN Çift Emişli Hücreli Fan BHV-R 560-15 29500 m³/h

Geriye eğimli kanat yapısıyla yüksek verim ve düşük enerji tüketimi sunan bu hücreli seri, 25 mm mineral yün kaplı panelleriyle akustik izolasyona sahiptir. Geriye eğimli pervane, sistem direnci değiştiğinde motorun aşırı yüklenmesini önleyen kendi kendini sınırlayan bir güç eğrisi verir. BVN Çift Emişli Hücreli Fan BHV-R 560-15 29500 m³/h bu ailenin 29.500 m³/h debi noktasında konumlanan modelidir.

Model, 29.500 m³/h hava debisini 1.200 Pa statik basınç noktasında üretecek şekilde boyutlandırılmıştır; bu ikili, ürünün hangi büyüklükteki bir sistemde çalışabileceğini belirleyen iki temel değerdir. Motor gücü 15 kW, besleme gerilimi 380 V ve anma devri 1400 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

Debi bilinen bir üründe doğru soru şudur: bu 29.500 m³/h kaç metrekareyi besler? Hesap, debi ÷ saatlik hava değişimi ile hacme, hacim de 5 m tavan yüksekliğine bölünerek alana çevrilir:

• Saatte 3 hava değişimi (depo, hangar ve üretim alanı gibi yüksek tavanlı hacimler): 9.833 m³ hacim, yani yaklaşık 1.967 m² alan.
• Saatte 6 hava değişimi (yoğun kullanımlı fabrika ve atölyeler): 4.917 m³ hacim, yani yaklaşık 983 m² alan.
• Saatte 10 hava değişimi (proses ısısı veya koku yükü olan üretim bölümleri): 2.950 m³ hacim, yani yaklaşık 590 m² alan.
• Statik basınç: 1.200 Pa. Bu değer orta uzunluktaki kanal hatları ve filtreli sistemler için yeterli bir seviyedir. Hattaki her dirsek, damper ve filtre bu bütçeden pay alır.
• Ses seviyesi: 74 dB. Bu değer yüksek sayılır; mahal içine yakın montajlarda susturucu ve esnek bağlantı kullanılması önerilir.
• Enerji tüketimi: 15 kW anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 120 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 2.500 - 30.000 m³/h aralığında 14 modelden oluşur; 29.500 m³/h ile küçükten büyüğe 13. sıradadır ve serinin üst bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Değerleri bir üst sınır olarak okuyun. Kirlenen filtre, ezilmiş flex kanal ve yetersiz menfez kesiti gibi saha koşulları debiyi düşüren en yaygın üç nedendir.

Ne İşe Yarar (Halk Diliyle)

Yalıtımlı bir kutu içine yerleştirilmiş, geriye eğik kanatlı sessiz fandır. Geriye eğik kanat yapısı, hattaki filtre kirlendiğinde bile motorun zorlanmadan çalışmasını sağlar; işletme maliyetini düşürür.

Bu ölçü, saatte 29.500 m³ havayı hareket ettirecek şekilde boyutlandırılmıştır; kabaca söylemek gerekirse orta büyüklükte bir odanın havasını dakikalar içinde tamamen değiştirir. Montaj öncesinde ürünün etiket değerlerini mevcut tesisatınızla karşılaştırmanız, sonradan yaşanacak uyumsuzlukların önüne geçer.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BHV-R 560-15
• Ürün tipi: Geriye eğimli çift emişli hücreli fan
• Debi: 29500 m³/h
• Basınç: 1200 Pa
• Güç: 15 kW
• Voltaj: 380 V
• Frekans: 50 Hz
• Devir: 1400 d/dk
• Ses Seviyesi: 74 dB
• Kanat Tipi: Geriye Eğimli
• Önerilen Hız Kontrol: BSCF150T

Bu tablo katalog değerlerini birebir yansıtır. Sahadaki gerçek çalışma noktası, hattın direncine bağlı olarak katalog değerinden farklılaşabilir; seçim öncesinde hat hesabı yapılmasını öneririz.

Kullanım Alanları

Sahada bu ürünün en çok kullanıldığı yerler:

• Enerji verimliliğinin önemsendiği ticari projeler
• Otel ve yurt binalarında ortak hacim havalandırması
• Sürekli çalışan merkezi havalandırma sistemleri
• Filtreli taze hava besleme üniteleri

Montaj ve Seçim Notları

Montaj ve devreye alma aşamasında dikkat edilmesi gereken başlıklar:

• Servis erişimi: Montaj noktasının hizasına bir kontrol kapağı bırakın; periyodik temizlik ve bakım için erişim gerekir.
• Konum seçimi: Ürünü dirsek, damper veya kesit değişiminin hemen çıkışına değil, mümkünse iki tarafında düz hat bulunan bir noktaya yerleştirin.
• Hız kontrolü: Debinin kademeli düşürülmesi isteniyorsa ürünle uyumlu bir hız kontrol ünitesi kullanılmalıdır; uyumluluk için sipariş öncesi danışmanızı öneririz.
• Ses yönetimi: 74 dB seviyesindeki bu model, insanların sürekli bulunduğu mahallere yakın monte edilecekse hat üzerinde susturucu kullanılması güçlü şekilde önerilir.
