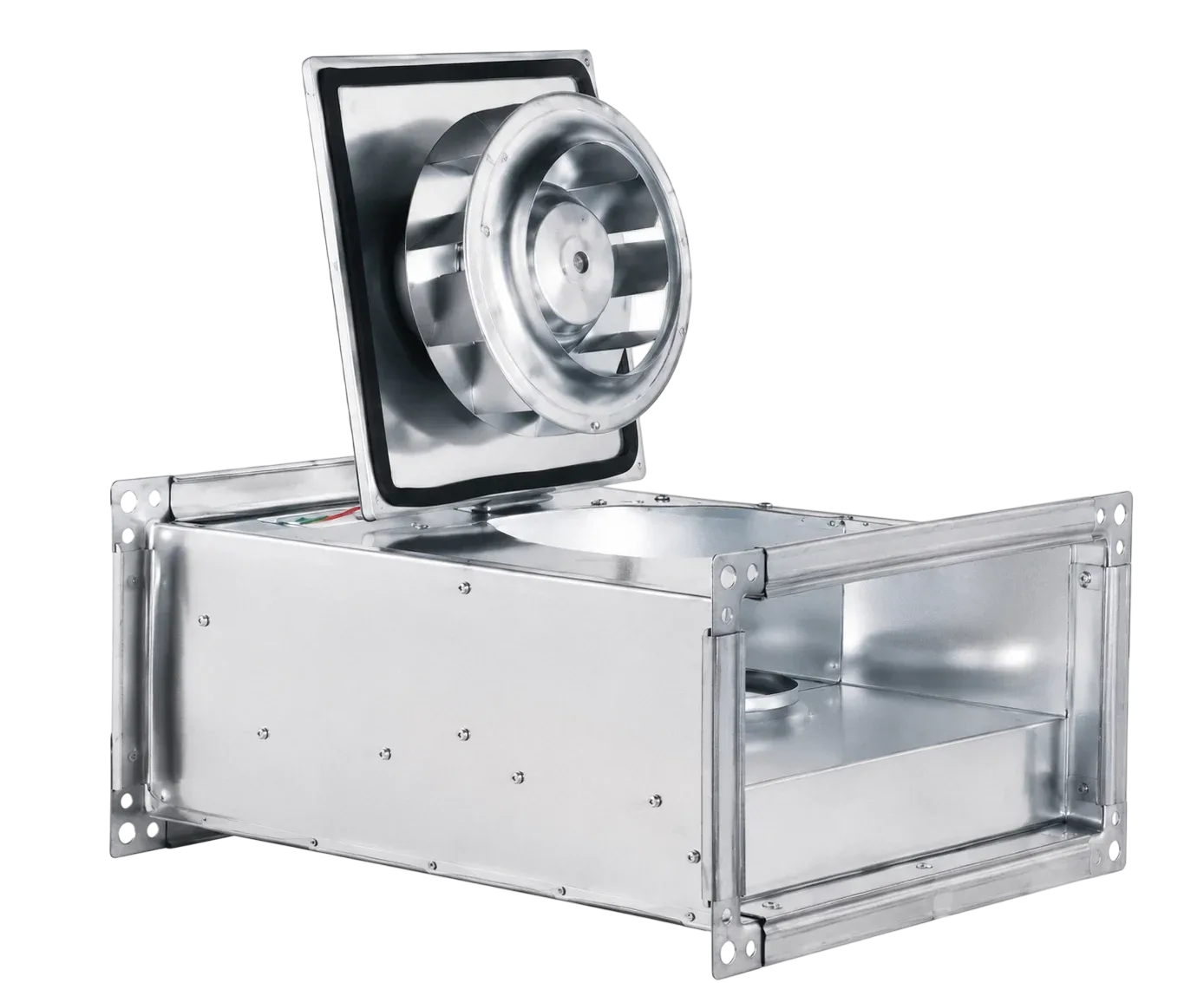

BVN Dikdörtgen Kanal Fanı BDKF 100-50 T 9600 m³/h

BVN Dikdörtgen Kanal Fanı BDKF 100-50 T 9600 m³/h, BVN dikdörtgen kanal fanı ailesinin BDKF 100-50 T kodlu modelidir. Yer darlığı olan kanal sistemlerinde orta ve yüksek hacimli havalandırma ihtiyacını karşılamak üzere tasarlanan bu seri, dikdörtgen kanal kesitine doğrudan flanşlanır. Açılabilir bakım kapağı, fanı hattan sökmeden pervaneye ve motora ulaşma imkânı verir.

Serinin bu ölçüsü 9.600 m³/h hava debisi üretir; aşağıdaki bölümde bu debinin ne kadarlık bir mahal veya hattı beslediğini adım adım hesapladık. Motor gücü 1900 W, besleme gerilimi Δ 400 V ve anma devri 1300 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

Bir mahalde ihtiyaç duyulan hava miktarı, hacim × saatteki hava değişim sayısı ile bulunur. Bu modelin debisi 9.600 m³/h olarak sabit olduğuna göre işlemi tersine çevirip kapsayabileceği hacmi çıkarabiliriz (tavan yüksekliği 5 m kabul edilmiştir):

• Saatte 3 hava değişimi (depo, hangar ve üretim alanı gibi yüksek tavanlı hacimler): 3.200 m³ hacim, yani yaklaşık 640 m² alan.
• Saatte 6 hava değişimi (yoğun kullanımlı fabrika ve atölyeler): 1.600 m³ hacim, yani yaklaşık 320 m² alan.
• Saatte 10 hava değişimi (proses ısısı veya koku yükü olan üretim bölümleri): 960 m³ hacim, yani yaklaşık 192 m² alan.
• Kanal kesiti: 100x50 cm, yani 0,5 m² serbest alan.
• Kanal içi hava hızı: Bu kesitte 9.600 m³/h için ortalama hız yaklaşık 5,3 m/s olur. Bu değer ticari ve endüstriyel hatlar için tipik değerdir.
• Ses seviyesi: 64 dB. Bu değer yüksek sayılır; mahal içine yakın montajlarda susturucu ve esnek bağlantı kullanılması önerilir.
• Enerji tüketimi: 1900 W anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 15,2 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 450 - 9.600 m³/h aralığında 11 modelden oluşur; 9.600 m³/h ile küçükten büyüğe 11. sıradadır ve serinin üst bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Bu hesap, sistemin ideal koşulda çalıştığı varsayımına dayanır. Sahadaki hat uzunluğu, dirsek sayısı ve filtre direnci arttıkça gerçek debi düşer; bu nedenle sınırda kalan seçimlerde bir üst modele çıkmak daha güvenli olur.

Ne İşe Yarar (Halk Diliyle)

Asma tavan içindeki köşeli havalandırma kanalına takılan bir fandır. Kanalın kesiti neyse fan da o kesittedir; geçiş parçası yapılmasına gerek kalmaz. Bakım gerektiğinde kapağı açıp içine ulaşabilirsiniz.

Elinizdeki model saatte 9.600 m³ hava kapasitesine sahiptir. Aynı ailede daha küçük ve daha büyük debili seçenekler de bulunur; ihtiyacınızdan büyük seçmek gereksiz enerji tüketimi demektir. Ürünün elektrik bağlantısı, etiket değerlerine uygun biçimde yetkili bir elektrikçi tarafından yapılmalıdır.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BDKF 100-50 T
• Ürün tipi: Dikdörtgen kanal fanı
• Debi: 9600 m³/h
• Güç: 1900 W
• Voltaj: Δ 400 V
• Frekans: 50 Hz
• Akım: 3.4 A
• Devir: 1300 d/dk
• Ses Seviyesi: 64 dB
• Kanat Tipi: Geriye Eğimli
• Yalıtım Sınıfı: F
• Koruma Sınıfı: IP54
• Ağırlık: 66 kg
• Önerilen Hız Kontrol: BSCF22T

Yukarıdaki tüm değerler üretici katalog verisidir. Projeniz için ek doküman (boyut çizimi, performans eğrisi, uygunluk belgesi) gerekiyorsa bizimle iletişime geçmeniz yeterlidir.

Kullanım Alanları

Serinin bu modeli aşağıdaki uygulamalarda yaygın olarak tercih edilir:

• Otopark ve teknik hacim egzoz kolları
• Yemekhane ve kafeterya salon havalandırması
• Asma tavan yüksekliğinin sınırlı olduğu projeler
• Ofis katlarında dikdörtgen kanallı egzoz ve besleme hatları

Montaj ve Seçim Notları

Doğru ürünü seçmek kadar doğru monte etmek de önemlidir; aşağıdaki maddeler işletmeye alma sürecinde tekrar eden konuları özetler:

• Askı ve taşıma: Ürünün ağırlığı kanal hattına bindirilmemeli; bağımsız askı çubukları veya kelepçelerle taşıyıcı yapıya sabitlenmelidir.
• Servis erişimi: Montaj noktasının hizasına bir kontrol kapağı bırakın; periyodik temizlik ve bakım için erişim gerekir.
• Konum seçimi: Ürünü dirsek, damper veya kesit değişiminin hemen çıkışına değil, mümkünse iki tarafında düz hat bulunan bir noktaya yerleştirin.
• Taşıma: 66 kg ağırlığındaki ürünün montajı en az iki kişiyle veya kaldırma ekipmanıyla yapılmalı, askı elemanları bu yüke göre seçilmelidir.
