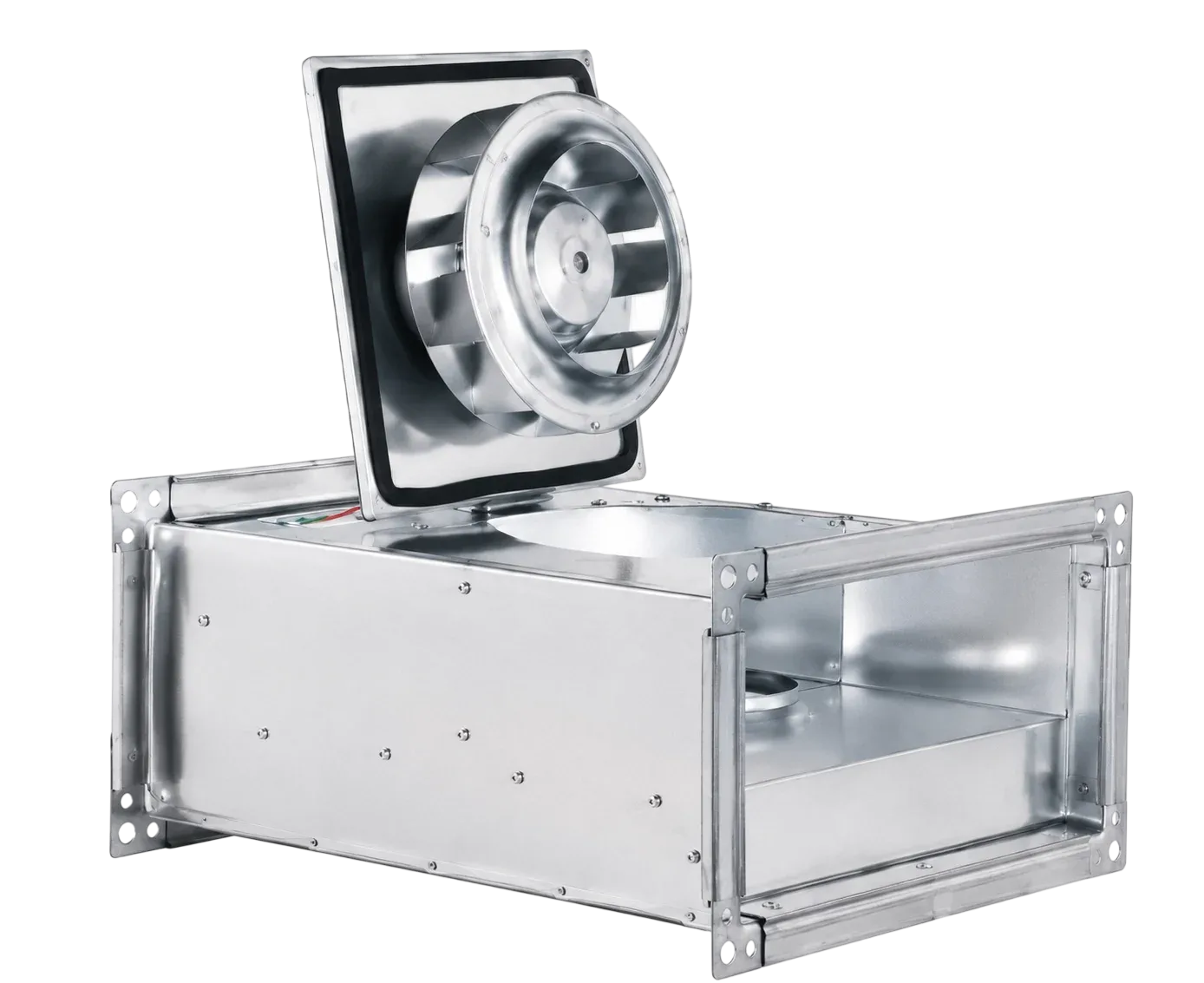

BVN Dikdörtgen Kanal Fanı BDKF 80-50 T 7550 m³/h

BVN dikdörtgen kanal fanı serisinin bir üyesi olan BVN Dikdörtgen Kanal Fanı BDKF 80-50 T 7550 m³/h, yer darlığı olan kanal sistemlerinde orta ve yüksek hacimli havalandırma ihtiyacını karşılamak üzere tasarlanan bu seri, dikdörtgen kanal kesitine doğrudan flanşlanır. Açılabilir bakım kapağı, fanı hattan sökmeden pervaneye ve motora ulaşma imkânı verir.

Serinin bu ölçüsü 7.550 m³/h hava debisi üretir; aşağıdaki bölümde bu debinin ne kadarlık bir mahal veya hattı beslediğini adım adım hesapladık. Motor gücü 1150 W, besleme gerilimi Δ 400 V ve anma devri 1400 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

Seçim yaparken tek başına debi rakamı yeterli değildir; o debinin kaç m³ hacmi kaç kez yenileyebildiği önemlidir. 7.550 m³/h için 3 m tavan yüksekliğinde şu tablo çıkar:

• Saatte 6 hava değişimi (ofis, mağaza ve toplantı odası): 1.258 m³ hacim, yani yaklaşık 419 m² alan.
• Saatte 8 hava değişimi (kafe, restoran salonu ve yoğun kullanımlı ofis): 944 m³ hacim, yani yaklaşık 315 m² alan.
• Saatte 12 hava değişimi (WC, duş, soyunma odası gibi ıslak hacimler): 629 m³ hacim, yani yaklaşık 210 m² alan.
• Kanal kesiti: 80x50 cm, yani 0,4 m² serbest alan.
• Kanal içi hava hızı: Bu kesitte 7.550 m³/h için ortalama hız yaklaşık 5,2 m/s olur. Bu değer ticari ve endüstriyel hatlar için tipik değerdir.
• Ses seviyesi: 66 dB. Bu değer yüksek sayılır; mahal içine yakın montajlarda susturucu ve esnek bağlantı kullanılması önerilir.
• Enerji tüketimi: 1150 W anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 9,2 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 450 - 9.600 m³/h aralığında 11 modelden oluşur; 7.550 m³/h ile küçükten büyüğe 10. sıradadır ve serinin üst bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Yukarıdaki değerler, kanal hattının kısa ve düşük dirençli olduğu durumlar için yol gösterici bir üst çerçevedir. Uzun hatlar, çok sayıda dirsek, filtre ve daraltılmış menfez kesitleri basınç kaybını arttırır; fanın gerçekte taşıdığı debi bu değerlerin altına iner.

Ne İşe Yarar (Halk Diliyle)

Asma tavan içindeki köşeli havalandırma kanalına takılan bir fandır. Kanalın kesiti neyse fan da o kesittedir; geçiş parçası yapılmasına gerek kalmaz. Bakım gerektiğinde kapağı açıp içine ulaşabilirsiniz.

Serideki bu model saatte 7.550 m³ hava taşır. Bu rakam soyut gelebilir; yukarıdaki kapasite bölümünde onu doğrudan metrekareye çevirdik. Doğru ürünü seçtiğinizden emin değilseniz mahal ölçülerinizi ve hat bilgilerinizi paylaşarak mühendislik ekibimizden destek isteyebilirsiniz.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BDKF 80-50 T
• Ürün tipi: Dikdörtgen kanal fanı
• Debi: 7550 m³/h
• Güç: 1150 W
• Voltaj: Δ 400 V
• Frekans: 50 Hz
• Akım: 2.25 A
• Devir: 1400 d/dk
• Ses Seviyesi: 66 dB
• Kanat Tipi: Geriye Eğimli
• Yalıtım Sınıfı: F
• Koruma Sınıfı: IP54
• Ağırlık: 84 kg
• Önerilen Hız Kontrol: BSCF15T

Listedeki değerler üreticinin güncel kataloğundan alınmıştır; uydurma veya tahmini bir veri içermez. Şartname çalışmanız için performans eğrisi veya boyut çizimi gerekiyorsa satış ve mühendislik ekibimizden talep edebilirsiniz.

Kullanım Alanları

Bu ürünün pratikte en sık karşılaşılan uygulama alanları şunlardır:

• AVM mağaza içi havalandırma sistemleri
• Otopark ve teknik hacim egzoz kolları
• Yemekhane ve kafeterya salon havalandırması
• Asma tavan yüksekliğinin sınırlı olduğu projeler

Montaj ve Seçim Notları

Ürünün beklenen performansı vermesi büyük ölçüde montaj kalitesine bağlıdır. Sahada en sık karşılaşılan noktalar:

• Titreşim yalıtımı: Fan ile kanal arasında esnek bağlantı kullanmak, gövde titreşiminin hat üzerinden yapıya taşınmasını önemli ölçüde azaltır.
• Askı ve taşıma: Ürünün ağırlığı kanal hattına bindirilmemeli; bağımsız askı çubukları veya kelepçelerle taşıyıcı yapıya sabitlenmelidir.
• Servis erişimi: Montaj noktasının hizasına bir kontrol kapağı bırakın; periyodik temizlik ve bakım için erişim gerekir.
• Ses yönetimi: 66 dB seviyesindeki bu model, insanların sürekli bulunduğu mahallere yakın monte edilecekse hat üzerinde susturucu kullanılması güçlü şekilde önerilir.
