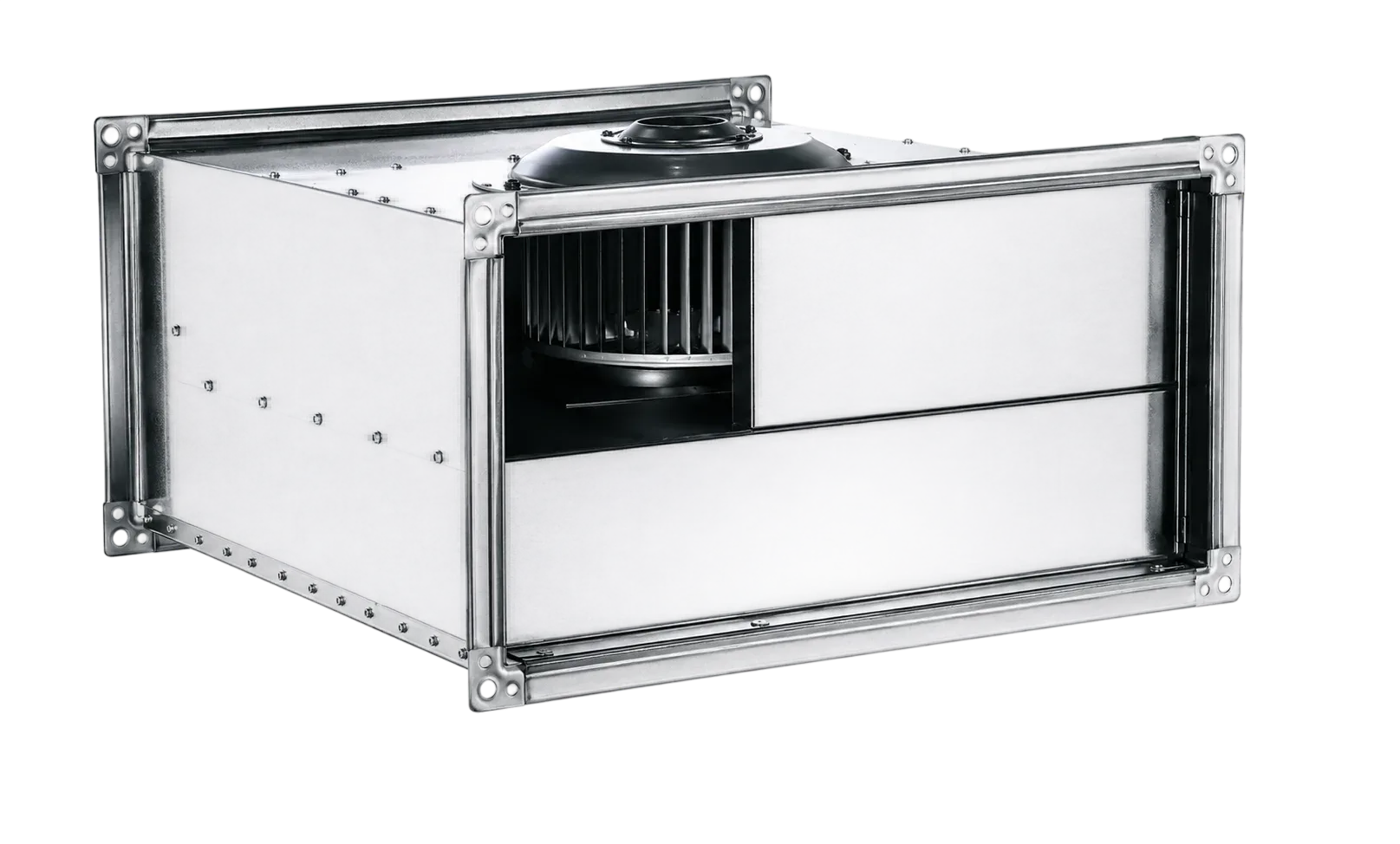

BVN Dikdörtgen Kanal Fanı BSKF 40-20 990 m³/h

BVN Dikdörtgen Kanal Fanı BSKF 40-20 990 m³/h, BVN sık kanatlı dikdörtgen kanal fanı ailesinin BSKF 40-20 kodlu modelidir. Sık kanatlı pervane yapısı sayesinde aynı gövde ölçüsünde daha yüksek statik basınç üretebilen bu seri, dar hacimli kanal sistemleri için geliştirilmiştir. Açılabilir kapak sayesinde periyodik temizlik, fanı kanaldan ayırmadan yapılabilir.

Serinin bu ölçüsü 990 m³/h hava debisi üretir; aşağıdaki bölümde bu debinin ne kadarlık bir mahal veya hattı beslediğini adım adım hesapladık. Motor gücü 230 W, besleme gerilimi 230 V ve anma devri 1400 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

Bir mahalde ihtiyaç duyulan hava miktarı, hacim × saatteki hava değişim sayısı ile bulunur. Bu modelin debisi 990 m³/h olarak sabit olduğuna göre işlemi tersine çevirip kapsayabileceği hacmi çıkarabiliriz (tavan yüksekliği 3 m kabul edilmiştir):

• Saatte 6 hava değişimi (ofis, mağaza ve toplantı odası): 165 m³ hacim, yani yaklaşık 55 m² alan.
• Saatte 8 hava değişimi (kafe, restoran salonu ve yoğun kullanımlı ofis): 124 m³ hacim, yani yaklaşık 41 m² alan.
• Saatte 12 hava değişimi (WC, duş, soyunma odası gibi ıslak hacimler): 83 m³ hacim, yani yaklaşık 28 m² alan.
• Kanal kesiti: 40x20 cm, yani 0,08 m² serbest alan.
• Kanal içi hava hızı: Bu kesitte 990 m³/h için ortalama hız yaklaşık 3,4 m/s olur. Bu değer konfor havalandırması için önerilen bandın içindedir ve düşük gürültü anlamına gelir.
• Ses seviyesi: 53 dB. Bu değer normal konuşma seviyesine yakındır; teknik hacim veya asma tavan içi montajda ortama yansıyan ses belirgin şekilde azalır.
• Enerji tüketimi: 230 W anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 1,84 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 990 - 4.250 m³/h aralığında 5 modelden oluşur; 990 m³/h ile küçükten büyüğe 1. sıradadır ve serinin alt bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Bu hesap, sistemin ideal koşulda çalıştığı varsayımına dayanır. Sahadaki hat uzunluğu, dirsek sayısı ve filtre direnci arttıkça gerçek debi düşer; bu nedenle sınırda kalan seçimlerde bir üst modele çıkmak daha güvenli olur.

Ne İşe Yarar (Halk Diliyle)

Kanal hattınız uzunsa, çok dirsek içeriyorsa veya filtre varsa normal bir kanal fanı yeterli gelmez. Bu model sık kanatlı pervanesiyle o direnci aşacak itiş gücünü üretir ve havayı hattın sonuna kadar taşır.

Elinizdeki model saatte 990 m³ hava kapasitesine sahiptir. Aynı ailede daha küçük ve daha büyük debili seçenekler de bulunur; ihtiyacınızdan büyük seçmek gereksiz enerji tüketimi demektir. Ürünün elektrik bağlantısı, etiket değerlerine uygun biçimde yetkili bir elektrikçi tarafından yapılmalıdır.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BSKF 40-20
• Ürün tipi: Sık kanatlı dikdörtgen kanal fanı
• Debi: 990 m³/h
• Güç: 230 W
• Voltaj: 230 V
• Frekans: 50 Hz
• Akım: 1.15 A
• Devir: 1400 d/dk
• Ses Seviyesi: 53 dB
• Kanat Tipi: Geriye Eğimli
• Yalıtım Sınıfı: F
• Koruma Sınıfı: IP44
• Ağırlık: 14 kg
• Önerilen Hız Kontrol: BSC1

Yukarıdaki tüm değerler üretici katalog verisidir. Projeniz için ek doküman (boyut çizimi, performans eğrisi, uygunluk belgesi) gerekiyorsa bizimle iletişime geçmeniz yeterlidir.

Kullanım Alanları

Serinin bu modeli aşağıdaki uygulamalarda yaygın olarak tercih edilir:

• Uzun ve dirençli dikdörtgen kanal hatları
• Filtre kutusu bulunan havalandırma sistemleri
• Çok katlı binalarda ortak egzoz kolonları
• Otel ve yurt binalarında merkezi havalandırma

Montaj ve Seçim Notları

Doğru ürünü seçmek kadar doğru monte etmek de önemlidir; aşağıdaki maddeler işletmeye alma sürecinde tekrar eden konuları özetler:

• Akış yönü: Gövde üzerindeki hava yönü işaretini hattaki akış yönüyle aynı hizada bağlayın; ters bağlanan bir fan katalog debisini vermez.
• Titreşim yalıtımı: Fan ile kanal arasında esnek bağlantı kullanmak, gövde titreşiminin hat üzerinden yapıya taşınmasını önemli ölçüde azaltır.
• Askı ve taşıma: Ürünün ağırlığı kanal hattına bindirilmemeli; bağımsız askı çubukları veya kelepçelerle taşıyıcı yapıya sabitlenmelidir.
• Koruma sınıfı: IP44 sınıfındaki bu ürün, montaj noktasının su ve toz maruziyeti bu sınıfın kapsamında kalacak şekilde seçilmelidir.
