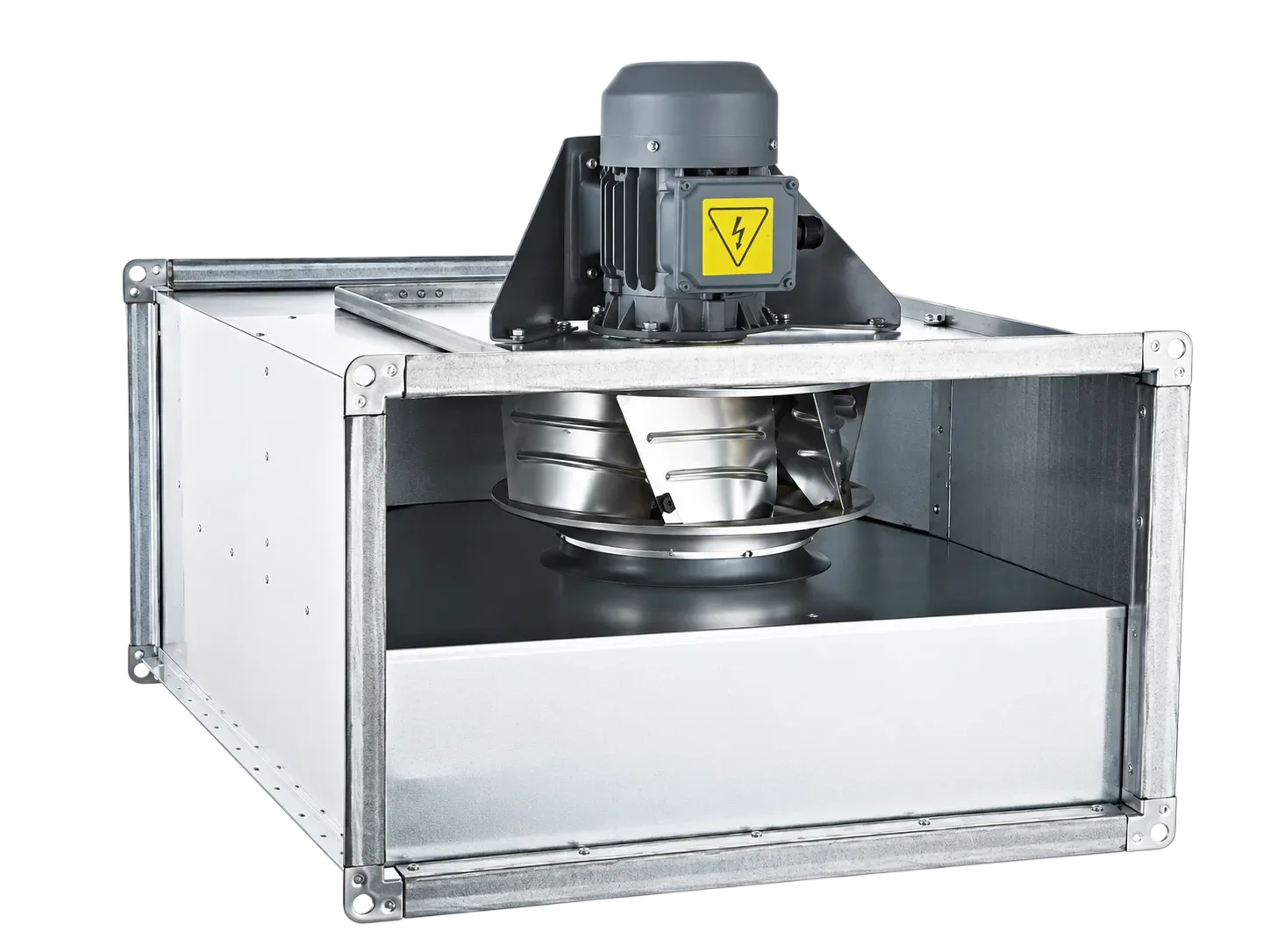

BVN Dıştan Motorlu Dikdörtgen Kanal Fanı BDKF-R 500 M 8100 m³/h

BVN Dıştan Motorlu Dikdörtgen Kanal Fanı BDKF-R 500 M 8100 m³/h, dıştan motorlu dikdörtgen kanal fanı grubunda 8.100 m³/h hava debisiyle çalışan bir üründür. Motoru hava akımının tamamen dışında, gövdenin yan yüzeyinde konumlanan bu seri, geriye eğimli seyrek kanat yapısıyla yüksek basınç üretir. Motorun taşınan havayla temas etmemesi, hattaki ısınmış veya kirli havanın motor sargılarını etkilemesini önler.

Serinin bu ölçüsü 8.100 m³/h hava debisi üretir; aşağıdaki bölümde bu debinin ne kadarlık bir mahal veya hattı beslediğini adım adım hesapladık. Besleme gerilimi 230 V, anma devri 1410 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

8.100 m³/h değerini somutlaştırmak için hava değişim sayısına göre üç senaryo çıkardık. Hesapta tavan yüksekliği 5 m alınmıştır:

• Saatte 3 hava değişimi (depo, hangar ve üretim alanı gibi yüksek tavanlı hacimler): 2.700 m³ hacim, yani yaklaşık 540 m² alan.
• Saatte 6 hava değişimi (yoğun kullanımlı fabrika ve atölyeler): 1.350 m³ hacim, yani yaklaşık 270 m² alan.
• Saatte 10 hava değişimi (proses ısısı veya koku yükü olan üretim bölümleri): 810 m³ hacim, yani yaklaşık 162 m² alan.
• Ses seviyesi: 64 dB. Bu değer yüksek sayılır; mahal içine yakın montajlarda susturucu ve esnek bağlantı kullanılması önerilir.
• Elektriksel değerler: 230 V besleme ve 7.5 A çekiş. Pano sigortası ve kablo kesiti bu akım değerine göre boyutlandırılmalıdır.
• Aile içindeki yeri: Bu seri 2.000 - 10.500 m³/h aralığında 6 modelden oluşur; 8.100 m³/h ile küçükten büyüğe 5. sıradadır ve serinin üst bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Seçimi yaparken yalnızca mahal büyüklüğüne değil, hattaki toplam dirence de bakın. İki fan aynı debiyi verirken farklı basınç üretebilir ve uzun hatlarda yalnızca yüksek basınçlı olan işi görür.

Ne İşe Yarar (Halk Diliyle)

Motoru kanalın dışında duran, sadece pervanesi içeride kalan bir dikdörtgen kanal fanıdır. Kanaldan geçen hava sıcak, yağlı ya da tozluysa motor bundan etkilenmez; bu da fanın ömrünü uzatır.

Serideki bu model saatte 8.100 m³ hava taşır. Bu rakam soyut gelebilir; yukarıdaki kapasite bölümünde onu doğrudan metrekareye çevirdik. Doğru ürünü seçtiğinizden emin değilseniz mahal ölçülerinizi ve hat bilgilerinizi paylaşarak mühendislik ekibimizden destek isteyebilirsiniz.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BDKF-R 500 M
• Ürün tipi: Dıştan motorlu dikdörtgen kanal fanı
• Debi: 8100 m³/h
• Güç: 1.1 kW
• Voltaj: 230 V
• Frekans: 50 Hz
• Akım: 7.5 A
• Devir: 1410 d/dk
• Ses Seviyesi: 64 dB
• Kanat Tipi: Geriye Eğimli
• Yalıtım Sınıfı: F
• Koruma Sınıfı: IP55
• Ağırlık: 74 kg
• Önerilen Hız Kontrol: -

Listedeki değerler üreticinin güncel kataloğundan alınmıştır; uydurma veya tahmini bir veri içermez. Şartname çalışmanız için performans eğrisi veya boyut çizimi gerekiyorsa satış ve mühendislik ekibimizden talep edebilirsiniz.

Kullanım Alanları

Aşağıdaki kullanım senaryoları, bu ürün grubunun tipik uygulama alanlarını özetler:

• Sürekli çalışan endüstriyel havalandırma sistemleri
• Mutfak sonrası yağlı hava egzoz hatları
• Endüstriyel proses egzozunun kanalla taşındığı tesisler
• Isınmış hava taşıyan kurutma ve fırın hatları

Montaj ve Seçim Notları

Aşağıdaki notlar, bu ürün grubunda performans kaybının en sık görülen nedenlerini önlemek içindir:

• Konum seçimi: Ürünü dirsek, damper veya kesit değişiminin hemen çıkışına değil, mümkünse iki tarafında düz hat bulunan bir noktaya yerleştirin.
• Hız kontrolü: Debinin kademeli düşürülmesi isteniyorsa ürünle uyumlu bir hız kontrol ünitesi kullanılmalıdır; uyumluluk için sipariş öncesi danışmanızı öneririz.
• Elektrik bağlantısı: Bağlantı, ürün etiketindeki değerlere uygun şekilde yetkili bir elektrikçi tarafından yapılmalıdır.
• Taşıma: 74 kg ağırlığındaki ürünün montajı en az iki kişiyle veya kaldırma ekipmanıyla yapılmalı, askı elemanları bu yüke göre seçilmelidir.
