Dıştan Motorlu Kanal Tipi Fan Fiyatı

Dıştan Motorlu Kanal Tipi Fan Nedir?

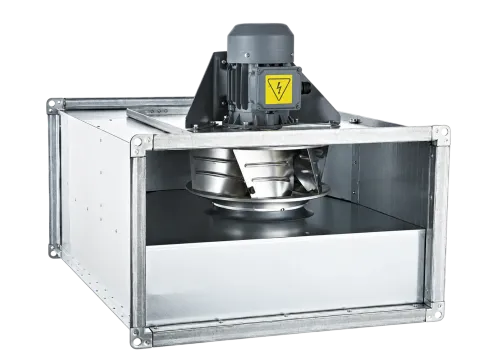

Dıştan motorlu kanal tipi fan, elektrik motorunun fan gövdesinin dışına, yani emilen havanın geçtiği hattın dışına konumlandırıldığı kanal fanı tipidir. Fan çarkı kanal kesitinin içinde döner; motor gövdenin dışında, ortam havasıyla soğuyacak şekilde durur ve tahrik bağlantısı üzerinden çarkı çevirir. Sektörde dıştan motorlu kanal fanı, motoru dışta kanal aspiratörü, DS tipi kanal fanı gibi adlarla da anılır. Bu yerleşimin amacı basittir: kanaldan geçen hava motora temas etmez. Böylece yağ buharı, is, nem ve yüksek sıcaklık taşıyan egzoz hatlarında motor sargısı doğrudan bu havanın etkisi altında kalmaz; kendinden motorlu bir fanda arızaya yol açan sıcaklık ve kirlenme kaynağı devre dışı bırakılır. Bu sayfa Kanal Tipi Fanlar kategorisinin bir parçasıdır; ihtiyacınıza daha uygun bir tip varsa oradan ulaşabilirsiniz. Somut bir örnek: Dıştan Motorlu Kanal Tipi Fan 45x30 3.150 m³/h.

Bu yüzden dıştan motorlu kanal fanları özellikle restoran ve endüstriyel mutfak davlumbaz egzozları, yağlı hava emişleri, nemli hacim egzozları ve proses hatlarında tercih edilir. Havalandırma Pazarı stoğunda EAK DS serisi dıştan motorlu kanal tipi fanlar 30x20 ölçüden 70x50 ölçüye, 1.350 m³/h ile 11.700 m³/h debi aralığında yer alır. Tüm modeller stoktan satılır, kredi kartına 12 taksit imkânı sunulur ve sipariş sonrası hızlı kargoya verilir.

Dıştan Motorlu Kanal Tipi Fan Çeşitleri

Bu kategorideki modeller esas olarak kanal kesiti ölçüsüne ve debi kademesine göre ayrışır. Stoktaki kademeler şunlardır:

• 30x20 – 1.350 m³/h — Küçük mutfak davlumbazı, tek ocaklı işletme, küçük nemli hacim egzozu için giriş kademesi.
• 40x20 – 2.250 m³/h — Kafe ve butik restoran mutfaklarında, orta uzunlukta egzoz hatlarında kullanılan ara kademe.
• 45x30 – 3.150 m³/h — Orta ölçekli restoran mutfağı ve yağlı hava emiş hatları için en çok tercih edilen kademelerden biri.
• 55x40 – 5.000 m³/h — Yoğun çalışan ticari mutfak, otel mutfağı ve üretim hattı egzozları.
• 60x45 – 7.200 m³/h — Büyük mutfaklar, çok davlumbazlı hatlar ve endüstriyel proses egzozları.
• 70x50 – 11.700 m³/h — AVM yemek katı, fabrika mutfağı ve yüksek debili merkezi egzoz uygulamaları için en üst kademe.

İkinci önemli ayrım ekseni motor konumudur. Kanal fanlarının büyük bölümü kendinden motorludur; motor hava akışının içindedir ve emilen hava ile soğur. Bu tip temiz veya ılıman hava taşıyan hatlarda idealdir; ihtiyacınız bu yöndeyse dikdörtgen kanal tipi fanlar ve yuvarlak kanal tipi fanlar kategorilerine bakmanız daha doğru olur. Dıştan motorlu modeller ise havanın motoru zorladığı, kirlettiği veya ısıttığı hatlar için geliştirilmiştir. Patlayıcı gaz, çözücü buharı veya toz bulunan ortamlarda ise motor konumu tek başına yeterli değildir; bu durumda exproof kanal tipi fanlar kategorisi kullanılmalıdır.

Dıştan Motorlu Kanal Tipi Fan Nasıl Seçilir? (3 Adımda)

1. Adım — Gerekli Debiyi Hesaplayın

Seçimin temeli debidir. Kullanılacak formül: Debi (m³/h) = Hacim (m³) × Saatlik hava değişim sayısı. Hacim, mahalin taban alanı ile net yüksekliğinin çarpımıdır. Hava değişim sayısı ise kullanım amacına göre belirlenir:

• Restoran ve ticari mutfak: saatte 25-30 hava değişimi
• Endüstriyel mutfak, yoğun pişirme hattı: saatte 30-40 hava değişimi
• Nemli hacimler, çamaşırhane, bulaşıkhane: saatte 15-20 hava değişimi
• Depo, teknik hacim, genel egzoz: saatte 6-10 hava değişimi

İşlenmiş örnek: 60 m² alana ve 3 m net yüksekliğe sahip bir restoran mutfağının hacmi 60 × 3 = 180 m³'tür. Saatte 28 hava değişimi hedeflendiğinde gerekli debi 180 × 28 = 5.040 m³/h olur. Bu değere en yakın stok kademesi 55x40 – 5.000 m³/h modelidir. Aynı mutfakta ocak sayısı artırılacaksa bir üst kademe olan 60x45 – 7.200 m³/h modeli daha güvenli bir seçim olur. Hesabı kendiniz yapmak istemiyorsanız fan seçim ve debi hesabı aracımızı kullanabilirsiniz.

2. Adım — Kanal Hattının Basınç Kaybını İhmal Etmeyin

Fan yalnızca hava üflemez; kanal, dirsek, filtre ve menfezlerin oluşturduğu direnci de yenmek zorundadır. Yaklaşık hesap için ΔP = R × L bağıntısı kullanılır (R: metre başına sürtünme kaybı, L: eşdeğer kanal uzunluğu). Pratik kural olarak her dirsek, her daralma ve her filtre kademesi hattın eşdeğer uzunluğunu artırır; yağlı hava hatlarındaki yağ filtreleri kirlendikçe direnç daha da yükselir. Bu adım atlandığında ortaya çıkan tipik şikâyet şudur: "Fan çalışıyor, ses var ama davlumbaz çekmiyor." Sebep genellikle fanın arızalı olması değil, hattın basınç kaybının fanın karşılayabileceğinden yüksek olmasıdır. Hattınız uzun, çok dirsekli veya filtreli ise debiyi hesapladığınız değerin bir kademe üstünden seçmek doğru yaklaşımdır.

3. Adım — Ortam ve Hava Koşullarına Göre Tipi Belirleyin

• Yağ buharı, is, pişirme dumanı → dıştan motorlu kanal tipi fan; motor kirli havadan etkilenmez.
• Yüksek sıcaklıkta hava emişi → dıştan motorlu tip; motor sargısı emiş havasının sıcaklığına maruz kalmaz.
• Yoğuşma yapan nemli hava → dıştan motorlu tip; motor gövdenin dışında, akıştan ayrı kalır.
• Temiz hava, ofis-konut egzozu veya taze hava besleme → kendinden motorlu dikdörtgen veya yuvarlak kanal fanı daha ekonomik çözümdür.
• Patlayıcı gaz, buhar veya toz bulunan ortam → mutlaka exproof kanal tipi fan.

Dıştan Motorlu Kanal Tipi Fan Kullanım Alanları

• Restoran, kafe ve otel mutfakları: Davlumbaz egzoz hattının ana fanı olarak; yağ buharı ve sıcak pişirme dumanının çatıya veya cepheye atılması.
• Endüstriyel mutfaklar ve yemek fabrikaları: Çok davlumbazlı, yüksek debili merkezi egzoz hatlarında 7.200-11.700 m³/h kademeleri.
• AVM yemek katları: Ortak egzoz şaftına bağlı yağlı hava hatlarında, bakım erişimi kolay olacak şekilde teknik hacme konumlandırılarak.
• Bulaşıkhane ve çamaşırhaneler: Yoğun buhar ve nem taşıyan hatlarda motorun akış dışında tutulması.
• Üretim ve proses hatları: Sıcak veya partikül içeren proses havasının egzozu, kurutma hattı çıkışları.
• Teknik hacimler ve kazan daireleri: Sıcak hava tahliyesi gereken hatlarda uzun ömürlü çözüm olarak.

Montaj ve Kullanım İpuçları

• Gövde üzerindeki hava akış yönü okuna uyun; ters bağlanan fan çok daha düşük debi verir ve sorun genelde "fan zayıf" diye yorumlanır.
• Fanı kanala doğrudan sabit bağlamak yerine esnek (flex) bağlantı elemanı ile ayırın; titreşimin kanal hattına ve yapıya iletilmesi böylece azalır.
• Askı ve tespit noktalarını fanın ağırlığına uygun seçin, mümkünse titreşim takozu kullanın.
• Motor gövdenin dışında olduğu için motor çevresinde serbest hava dolaşımı bırakın; motoru izolasyon veya kapama içine tamamen gömmeyin.
• Yağlı hava hatlarında davlumbaz yağ filtrelerini düzenli temizleyin; kirlenen filtre basınç kaybını artırıp debiyi düşürür.
• Fandan önce ve sonra bakım-temizlik için erişim kapağı bırakın; çark ve gövde iç yüzeyi yağlı hatlarda periyodik temizlik ister.
• Hız kontrolü ihtiyacınız varsa bunu proje aşamasında planlayın; kullanılacak yöntem motorun elektriksel özelliklerine bağlıdır, model bazında bize danışabilirsiniz.
• Uzun kanal hatlarında yoğuşma suyunun fan gövdesinde birikmemesi için hat eğimini ve drenajı kontrol edin.

Dıştan Motorlu Kanal Tipi Fan Fiyatlarını Ne Belirler?

Fiyatı belirleyen ana etkenler gövde ölçüsü ve debi kademesidir: 30x20 – 1.350 m³/h bir modelle 70x50 – 11.700 m³/h bir model arasında hem sac miktarı hem motor gücü hem de çark boyutu ciddi biçimde değişir. Bunun yanında gövde imalat kalitesi, motor sınıfı, tahrik düzeni ve varsa özel ölçü imalatı fiyatı etkiler. Havalandırma Pazarı olarak üretici HAVİKSAN güvencesiyle aracısız satış yaptığımız için aynı teknik özellikte ürünü piyasa zincirindeki ara kârlar olmadan sunuyoruz; kredi kartına 12 taksit imkânıyla ödemeyi de bölebilirsiniz.

Neden Havalandırma Pazarı'ndan Dıştan Motorlu Kanal Tipi Fan Almalısınız?

• Üreticiden aracısız: Ankara Kahramankazan'daki HAVİKSAN üretim tesisi arkasında; ara satıcı katmanı yok.
• Geniş stok: 30x20'den 70x50'ye, 1.350-11.700 m³/h debi aralığında dıştan motorlu modeller stoktan hazır.
• Ücretsiz mühendislik desteği: Debi hesabı, basınç kaybı kontrolü ve model karşılaştırması için teknik ekibimize danışabilirsiniz.
• Özel ölçü imalat: Stok kademeleri hattınıza uymuyorsa proje ölçülerinize göre imalat yapılabilir.
• Güvenli alışveriş: Kredi kartına 12 taksit, 14 gün iade hakkı ve hızlı kargo.

Hangi kademenin hattınıza uygun olduğundan emin değilseniz mahal ölçülerinizi, kanal kesitinizi ve hat uzunluğunuzu iletin; debi ve basınç hesabını birlikte yapalım. Dilerseniz fan seçim aracını kullanarak ön hesabı kendiniz de çıkarabilir, ardından dikdörtgen kanal tipi fan alternatifleriyle karşılaştırarak kesin kararı verebilirsiniz.

İlgili Rehber

Uygulamada hangi tipin nerede kullanıldığını görmek için kanal tipi fan mı aksiyel fan mı yazımızı inceleyebilirsiniz.
