Exproof Kanal Tipi Fan Modelleri

Exproof Kanal Tipi Fan Nedir?

Exproof kanal tipi fan, içinde yanıcı gaz, buhar, sis veya yanabilir toz bulunma ihtimali olan ortamlarda hava kanalı hattının içine monte edilerek çalışan, motoru ve gövde detayları kıvılcım oluşumunu engelleyecek biçimde tasarlanmış havalandırma fanıdır. Standart bir fanda motor sargısındaki ark, rulman ısınması veya kanadın gövdeye teması patlayıcı karışımı tutuşturabilir; patlama korumalı fanda ise motor özel koruma tipiyle imal edilir, kanat ve gövde arasında sürtünme sonucu kıvılcım çıkarmayacak malzeme kombinasyonları tercih edilir ve elektriksel bağlantılar sızdırmaz elemanlarla yapılır. Sektörde bu ürünler patlama korumalı kanal fanı, ex-proof hat tipi fan, alev sızdırmaz kanal fanı ya da kısaca ex fan olarak da anılır. Bu sayfa Kanal Tipi Fanlar kategorisinin bir parçasıdır; ihtiyacınıza daha uygun bir tip varsa oradan ulaşabilirsiniz. Somut bir örnek: Exproof Kanal Tipi Fan 55x40 5.000 m³/h.

Bu kategoride kanal hattına doğrudan bağlanan dikdörtgen gövdeli exproof modeller yer alır. Stokta 30x20 cm ölçüsünden 70x50 cm ölçüsüne kadar 6 farklı model bulunur ve bu modellerin debi aralığı 1.350 m³/h ile 11.700 m³/h arasındadır; yani küçük bir boya hazırlama odasından orta ölçekli bir üretim holüne kadar geniş bir aralığı kapsar. Ürünler stoktan sevk edilir, kredi kartına 12 taksit imkânı sunulur ve sipariş sonrası hızlı kargoya verilir. Kanal kesitiniz stoktaki ölçülerden farklıysa özel imalat da yapılabilir.

Exproof Kanal Tipi Fan Çeşitleri

Patlama korumalı kanal fanları birkaç farklı eksende ayrışır. Doğru ürünü seçmek için önce hangi eksende karar vermeniz gerektiğini bilmek gerekir:

• Dikdörtgen gövdeli exproof kanal fanları — Prizmatik (dikdörtgen) sac kanal hatlarına kesit değiştirmeden bağlanır. Bu kategorideki modeller bu tiptedir; 30x20'den 70x50'ye kadar ölçülerle standart kanal kesitleriyle doğrudan uyumludur. Patlayıcı ortam söz konusu değilse aynı kesitteki standart ürünler için dikdörtgen kanal tipi fanlar kategorisine bakabilirsiniz.
• Yuvarlak gövdeli hat tipi fanlar — Spiral (spiro) boru hatlarında kullanılır. Tesisatınız yuvarlak boruyla kuruluysa kesit dönüşümü yapmak yerine yuvarlak gövdeli çözümler daha uygundur; standart uygulamalar için yuvarlak kanal tipi fanlar kategorisi kullanılır.
• Motor koruma tipine göre — Patlama korumalı motorlar farklı koruma yöntemleriyle üretilir: alev sızdırmaz muhafaza, artırılmış güvenlik veya kıvılcım çıkarmayan yapı gibi. Hangi koruma tipinin gerektiği tesisin tehlikeli bölge sınıflandırmasına ve ortamdaki maddenin gaz grubu ile tutuşma sıcaklığına göre proje aşamasında belirlenir.
• Ortam türüne göre — Yanıcı gaz ve buhar bulunan ortamlar ile yanabilir toz (un, tahıl, ahşap tozu, alüminyum tozu vb.) bulunan ortamların gereksinimleri farklıdır. Tozlu ortamlarda gövde sızdırmazlığı ve yüzey sıcaklığı daha kritiktir.

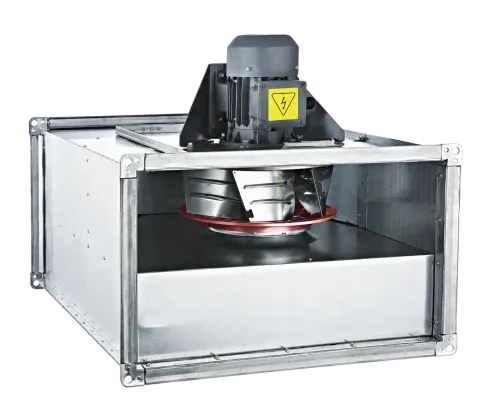

Motor konumu da ayrı bir ayrım eksenidir. Yüksek sıcaklıktaki veya yoğun kirletici taşıyan hava akımlarında motorun hava akışının dışında kalması istenir; bu tür uygulamalarda dıştan motorlu kanal tipi fanlar tercih edilir. Patlayıcı ortamda hangi konfigürasyonun uygun olduğu konusunda emin değilseniz mühendislik ekibimize danışabilirsiniz.

Exproof Kanal Tipi Fan Nasıl Seçilir? (3 Adımda)

1. Adım — Gerekli Debiyi Hesaplayın

Fan seçiminin ilk adımı mahalden saatte ne kadar hava çekilmesi gerektiğini bulmaktır. Temel formül şudur: Q (m³/h) = Hacim (m³) × Saatlik Hava Değişim Sayısı. Hacim, mahalin en × boy × yükseklik çarpımıdır. Hava değişim sayısı ise ortamdaki kirletici yüküne göre belirlenir; tehlikeli ortamlarda genel kabul gören mertebeler kabaca şöyledir:

• Boya ve solvent kullanılan atölyeler, boyahaneler: saatte 10-15 hava değişimi
• Kimyasal madde deposu, solvent depolama: saatte 6-10 hava değişimi
• Akü şarj odaları, hidrojen birikimi riski olan hacimler: saatte 6-12 hava değişimi
• Gaz basınç düşürme / LPG istasyon binaları: saatte 8-12 hava değişimi
• Laboratuvar ve numune hazırlama odaları: saatte 8-12 hava değişimi

Bu değerler ön boyutlandırma içindir; proje kapsamında yürürlükteki yönetmelik ve şartname hükümleri esas alınmalıdır. Örnek hesap: 60 m² taban alanı ve 3 m yüksekliğe sahip bir boya hazırlama odasının hacmi 180 m³'tür. Saatte 12 hava değişimi hedeflenirse gereken debi 180 × 12 = 2.160 m³/h olur. Bu durumda 1.350 m³/h'lik 30x20 model yetersiz kalır; 2.250 m³/h kapasiteli 40x20 model doğru seçimdir. Aynı mahal 100 m² olsaydı (300 m³ × 12 = 3.600 m³/h) 45x30 modelin 3.150 m³/h değeri de yetmeyeceğinden 55x40 modele (5.000 m³/h) çıkmak gerekirdi.

2. Adım — Kanal Hattının Basınç Kaybını Hesaba Katın

Fanın etiketindeki debi, hattın direncine karşı çalışırken düşer. Kanal boyunca oluşan sürtünme kaybı yaklaşık olarak ΔP = R × L ile bulunur; burada L kanal uzunluğu, R ise metre başına sürtünme kaybıdır ve tasarımda çoğunlukla 1 Pa/m mertebesinde bir değerle ön hesap yapılır. Buna dirsek, kesit daralması, menfez, damper ve filtre gibi elemanların yerel kayıpları eklenir. Pratik kural: uzun kanal hattı, çok sayıda dirsek veya filtre varsa hesapladığınız debinin bir üst modeline çıkın.

Bu adım atlandığında ortaya çıkan tipik şikâyet şudur: "fan çalışıyor ama hava gelmiyor." Sebep genellikle fanın arızası değil, hattın direncinin fanın basınç kapasitesini aşmasıdır. Hat direnci çok yüksekse kanal tipi fan yerine daha yüksek basınç üreten bir çözüme geçmek gerekebilir. Debi ve basınç hesabında zorlanıyorsanız fan seçim ve debi hesabı sayfamızdan yararlanabilir, ölçülerinizi bize iletebilirsiniz.

3. Adım — Ortam Koşullarına Uygun Tipi Belirleyin

• Ortamda gaz/buhar mı, toz mu var? Yanıcı gaz ve buhar ile yanabilir toz için gereken koruma yaklaşımı farklıdır; ortamdaki maddeyi net olarak tanımlayın.
• Tehlikeli bölge sınıflandırması nedir? Patlayıcı karışımın sürekli, zaman zaman ya da yalnızca arıza hâlinde bulunduğu bölgeler farklı ekipman gerektirir. Bu sınıflandırma tesis sahibi veya proje müellifi tarafından yapılır.
• Tutuşma sıcaklığı ve gaz grubu: Seçilecek ekipmanın işaretlemesi, ortamdaki maddenin gaz grubu ve tutuşma sıcaklığıyla uyumlu olmalıdır.
• Korozyon ve nem: Asidik buhar, deniz etkisi veya sürekli nem varsa gövde ve kanat malzemesi buna göre seçilmelidir.
• Sıcaklık: Taşınan hava sıcaksa motorun akış dışında kaldığı konfigürasyonlar değerlendirilmelidir.

Ürünün etiket bilgilerinin tesisinizin bölge sınıflandırmasıyla örtüşmesi zorunludur; tereddüt hâlinde sipariş öncesi bizimle iletişime geçin.

Exproof Kanal Tipi Fan Kullanım Alanları

• Boyahane ve boya kabinleri: Solvent buharının ortamda birikmesini önlemek için kabin egzozunda ve kabin çevresindeki genel havalandırmada kullanılır.
• Kimya ve ilaç tesisleri: Reaktör odaları, dolum hatları, solvent depolama alanları ve numune hazırlama bölümlerinde buhar tahliyesi sağlar.
• Akaryakıt, LPG ve doğalgaz tesisleri: Pompa odaları, basınç düşürme istasyonları ve gaz ölçüm binalarında olası gaz kaçağının seyreltilmesinde görev alır.
• Akü şarj odaları: Şarj sırasında açığa çıkan hidrojenin tavanda birikmesini engellemek için sürekli egzoz uygulamalarında tercih edilir.
• Ahşap, un, yem ve tahıl işleme tesisleri: Yanabilir toz bulunan üretim ve depolama hacimlerinin havalandırılmasında kullanılır.
• Atık su ve biyogaz tesisleri: Kapalı hacimlerde metan ve hidrojen sülfür birikimine karşı kanal hattı üzerinde çalışır.
• Laboratuvarlar: Çeker ocak egzoz hatlarında ve solvent kullanılan analiz odalarında görev alır.

Montaj ve Kullanım İpuçları

• Fan gövdesindeki hava akış yönü okuna dikkat edin; ters montaj debiyi ciddi biçimde düşürür.
• Patlayıcı ortam uygulamalarında topraklama ve eşpotansiyel bağlantıları eksiksiz yapın; statik elektrik birikimi kıvılcım kaynağıdır.
• Kanal ile fan arasında esnek bağlantı elemanı kullanarak titreşimin yapıya ve kanala aktarılmasını engelleyin; bu bağlantı elemanının da uygulamaya uygun (iletken/antistatik) olması gerekir.
• Elektrik bağlantılarını yalnızca yetkili personele yaptırın; kablo giriş rakorları ve buat kapaklarının uygunluğunu kontrol edin.
• Hız kontrolü yapılacaksa motorun devir düşürmeye uygun olduğunu doğrulayın; patlama korumalı motorlarda invertörle kullanım motorun kendi uygunluk bilgisine bağlıdır, keyfi devir düşürme yapılmamalıdır.
• Fanı bakım ve temizlik için erişilebilir bir noktaya monte edin; tozlu ortamlarda kanat üzerinde biriken toz dengesizlik ve ısınma yaratır.
• Periyodik olarak kanat temizliği, rulman kontrolü ve gövde sızdırmazlık kontrolü yapın; kayıt tutun.
• Hattın emiş ve üfleme uçlarındaki menfez, damper ve panjur seçimini de debiye göre yapın; darboğaz genellikle fanda değil hattın uçlarındadır.

Exproof Kanal Tipi Fan Fiyatlarını Ne Belirler?

Patlama korumalı fanların fiyatı standart kanal fanlarına göre daha yüksektir; bunun temel sebebi motorun özel koruma tipiyle imal edilmesi, gövde ve kanat malzemelerinin kıvılcım riskine göre seçilmesi, elektriksel bağlantı elemanlarının sızdırmaz tipte olması ve ürünün ek test/dokümantasyon süreçlerinden geçmesidir. Bunun yanında kanal kesiti (30x20 ile 70x50 arasındaki ölçü farkı), hedeflenen debi (1.350 m³/h ile 11.700 m³/h arasında değişen kapasite), motor gücü, gövde malzemesi ve özel imalat gerekip gerekmediği fiyatı doğrudan etkiler. Havalandırma Pazarı olarak ürünleri aracısız temin ettiğimiz için ara kâr yükü olmadan satış yapıyor, kredi kartına 12 taksit imkânı sunuyoruz.

Neden Havalandırma Pazarı'ndan Exproof Kanal Tipi Fan Almalısınız?

• Üreticiden aracısız fiyat: HAVİKSAN üretim altyapısıyla çalışıyor, ara halka olmadan satış yapıyoruz.
• Stoktan sevkiyat: 30x20'den 70x50'ye kadar 6 farklı model ve 1.350-11.700 m³/h debi aralığı stoktan temin edilir, siparişler hızlı kargoya verilir.
• Ücretsiz mühendislik desteği: Mahal ölçülerinizi ve ortam bilgisini iletin, debi hesabını ve model seçimini birlikte yapalım.
• Özel ölçü imalat: Kanal kesitiniz standart ölçülere uymuyorsa projeye özel imalat yapılabilir.
• Güvenli alışveriş: Kredi kartına 12 taksit, 14 gün iade hakkı ve faturalı satış.

Tehlikeli bölge uygulamalarında yanlış fan seçimi hem yetersiz havalandırma hem de ciddi güvenlik riski demektir. Hangi ölçü ve debinin sizin mahaliniz için doğru olduğundan emin değilseniz mahal ölçülerinizi, kanal kesitinizi ve ortamdaki maddeyi bize iletin; hesabı birlikte yapalım. Ön hesap için fan seçim ve debi hesabı sayfamızı kullanabilir, patlayıcı ortam söz konusu olmayan uygulamalarınız için dikdörtgen kanal tipi fanlar ve yuvarlak kanal tipi fanlar kategorilerimizi inceleyebilirsiniz.

İlgili Rehber

Uygulamada hangi tipin nerede kullanıldığını görmek için kanal tipi fan mı aksiyel fan mı yazımızı inceleyebilirsiniz.
