Kare Kasa Kanal Tipi Fan Modelleri ve Fiyatları

Kare Kanal Tipi Fan Nedir?

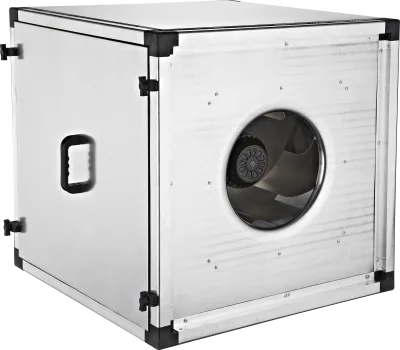

Kare kanal tipi fan, kare kesitli kompakt bir kasa içine yerleştirilmiş, ısı ve ses yalıtımlı çift cidarlı gövdeye sahip kanal fanıdır. Sektörde kare kasa kanal fanı veya kare gövdeli kanal aspiratörü olarak anılır. Yuvarlak ve dikdörtgen kanal fanlarından ayrılan yanı gövde yapısıdır: çift cidar arasına yalıtım malzemesi konur ve panelleri çıkarılabilir. Bu iki özellik birlikte hem sesin dışarı yayılmasını azaltır hem hava akış yönünün montajda belirlenmesine imkân verir. Bu sayfa Kanal Tipi Fanlar kategorisinin bir parçasıdır.

Havalandırma Pazarı'nda BVN üretimi 4 kare kanal tipi fan modeli bulunur; kapasiteler 4.200 m³/h ile 9.800 m³/h, ses seviyeleri 45 dB ile 55 dB arasındadır. Gövde korozyona dayanıklı galvanizli sacdan imal edilir, geriye eğimli kanat yapısı kullanılır ve modeller bakım gerektirmeyecek şekilde tasarlanmıştır.

Kare Gövdenin Sağladığı Avantajlar

• Çift cidarlı yalıtımlı gövde — Isı ve ses yalıtımı gövdenin kendisinde çözülür; ayrıca akustik kutu yapmaya gerek kalmaz. Teknik hacimlerde ve asma tavan aralarında bu belirgin bir avantajdır.
• Çıkarılabilir paneller — Hava giriş ve çıkış yönü montaj sırasında belirlenebilir. Kanal geometrisi değiştiğinde fanı değiştirmek yerine panel düzeni değiştirilir.
• Geriye eğimli kanat — Yüksek verim ve kararlı çalışma; aynı debiyi daha az elektrikle sağlar.
• Kompakt kare kesit — Dikdörtgen kanal fanlarına göre daha derli toplu bir yerleşim sunar; dar teknik hacimlere sığar.
• Bakım gerektirmeyen yapı — Kayış-kasnak bulunmaz, doğrudan tahrik kullanılır.

Daha yüksek debi ve basınç gerekiyorsa dikdörtgen kanal tipi fanlar, sıcak hava taşınacaksa dıştan motorlu kanal tipi fanlar uygundur.

Kare Kanal Tipi Fan Nasıl Seçilir? (3 Adımda)

1. Adım — Debiyi Belirleyin

Bu seri 4.200-9.800 m³/h bandındadır; yani küçük mahal değil, orta-büyük ölçekli hacimler için tasarlanmıştır. Hesap standarttır:

Hacim (m³) = en × boy × yükseklik  →  Debi (m³/h) = hacim × saatlik hava değişim sayısı

Örnek: 20 m × 12 m ölçüsünde ve 3,5 m yüksekliğindeki bir restoran salonunun hacmi 20 × 12 × 3,5 = 840 m³'tür; 8 kat hava değişimiyle gerekli debi 840 × 8 = 6.720 m³/h olur ve bu serinin tam ortasına denk gelir. Debi bu bandın altındaysa yuvarlak veya karma akışlı kanal fanları daha ekonomiktir.

2. Adım — Akış Yönünü ve Panel Düzenini Planlayın

Bu serinin en değerli özelliği çıkarılabilir panellerdir. Montajdan önce hava girişinin ve çıkışının hangi yüzeyden olacağı belirlenmelidir; böylece kanal hattı fana göre değil, fan kanal hattına göre uyarlanır. Teknik hacimlerde kanal güzergâhı çoğu zaman zorunludur ve bu esneklik proje maliyetini düşürür. Panel düzeni sonradan da değiştirilebilir, ancak montaj öncesi planlamak iş gücü açısından daha verimlidir.

3. Adım — Ses Beklentisini ve Montaj Yerini Değerlendirin

• Yaşam alanına yakın teknik hacim → çift cidarlı yalıtımlı gövde zaten ses yalıtımı sağlar; ek akustik kutu gerekmeyebilir.
• Asma tavan arası → kompakt kare kesit ve erişim kapağı planlaması.
• Çatı katı veya teknik oda → ısı yalıtımı, kanal yüzeyinde yoğuşmayı da azaltır.
• Daha yüksek debi gerekiyor → dikdörtgen kanal tipi fanlara geçilmelidir.

Kare Kanal Tipi Fan Kullanım Alanları

• Restoran ve kafe salonları — Orta-büyük ölçekli ticari mahallerin genel havalandırması.
• Mağaza ve showroom — Yüksek tavanlı ticari alanlar.
• Ofis katları ve plazalar — Merkezi kanal sistemine bağlı bölgesel havalandırma.
• Spor salonları ve stüdyolar — Yoğun kullanıcı nedeniyle yüksek taze hava ihtiyacı.
• Otel ortak alanları — Lobi, koridor ve toplantı salonları.
• Küçük üretim atölyeleri — Genel mahal hava değişimi.

Montaj ve Kullanım İpuçları

• Panel düzenini montajdan önce belirleyin. Hava giriş-çıkış yönü sonradan değiştirilebilir ama montaj sırasında planlamak çok daha kolaydır.
• Erişim kapağı bırakın. Çıkarılabilir panellerin avantajı, ancak fana ulaşılabiliyorsa kullanılabilir; asma tavanda kontrol kapağı planlanmalıdır.
• Titreşimi yapıya aktarmayın. Gövde yalıtımlı olsa da titreşim askı elemanlarından yapıya geçer; lastik takoz kullanın.
• Kanal bağlantısında esnek bağlantı kullanın. Hem titreşimi keser hem montaj toleransı sağlar.
• Yalıtımı ıslatmayın. Çift cidar arasındaki yalıtım malzemesi su aldığında hem ses hem ısı performansı düşer; yoğuşma ve su kaçağına karşı önlem alın.
• Kanal izolasyonunu tamamlayın. Fan gövdesi yalıtımlı olsa bile kanal hattı yalıtımsızsa ısı kaybı ve yoğuşma devam eder; izolasyon kategorisine bakabilirsiniz.
• Devir ayarı için hız kontrol cihazı kullanın. Debi fazlaysa devir düşürmek hem enerji hem ses kazandırır.

Kare Kanal Tipi Fan Fiyatlarını Ne Belirler?

Fiyatı belirleyen ana etkenler debi kapasitesi, gövde yapısı ve motor gücüdür. Çift cidarlı ve yalıtımlı gövde, tek cidarlı eşdeğerlerine göre daha fazla malzeme ve işçilik gerektirdiği için maliyeti artırır; buna karşılık ayrıca akustik kutu yaptırma ihtiyacını ortadan kaldırabilir, yani toplam proje maliyetinde tasarruf sağlayabilir. Çıkarılabilir panel yapısı ve geriye eğimli kanat da üretim maliyetine yansır. 4.200 m³/h'lik bir model ile 9.800 m³/h'lik bir model arasında belirgin fark bulunur. Havalandırma Pazarı'nda ürünler üreticiden aracısız sunulur, kredi kartına 12 taksit imkânı vardır. Fiyatlar KDV hariç nettir; %20 KDV sepette eklenir.

Neden Havalandırma Pazarı'ndan Kare Kanal Tipi Fan Almalısınız?

• Üreticiden aracısız — HAVİKSAN güvencesiyle ara satıcısız fiyat.
• Yalıtımlı gövde — 4.200-9.800 m³/h aralığında 4 model, çift cidarlı ısı ve ses yalıtımı.
• Ücretsiz mühendislik desteği — Mahal ölçünüzü ve kanal güzergâhınızı iletin, uygun modeli ve panel düzenini birlikte belirleyelim.
• Tamamlayıcı ürünler — Kanal izolasyonu, esnek bağlantı ve hız kontrol cihazını aynı yerden temin edebilirsiniz.
• Güvenli alışveriş — 12 taksit, 14 gün iade hakkı, stoktan hızlı kargo.

Kanal güzergâhınız karmaşıksa çıkarılabilir panelli yapı size montajda ciddi esneklik kazandırır. Mahal ölçülerinizi, hedef debiyi ve kanal planınızı bize iletin; uygun modeli birlikte seçelim. Kanal sistemleri hakkında ayrıntı için hava kanalı çeşitleri yazımızı okuyabilir, sıkça sorulan sorular sayfamıza veya fan seçim aracımıza göz atabilirsiniz.
