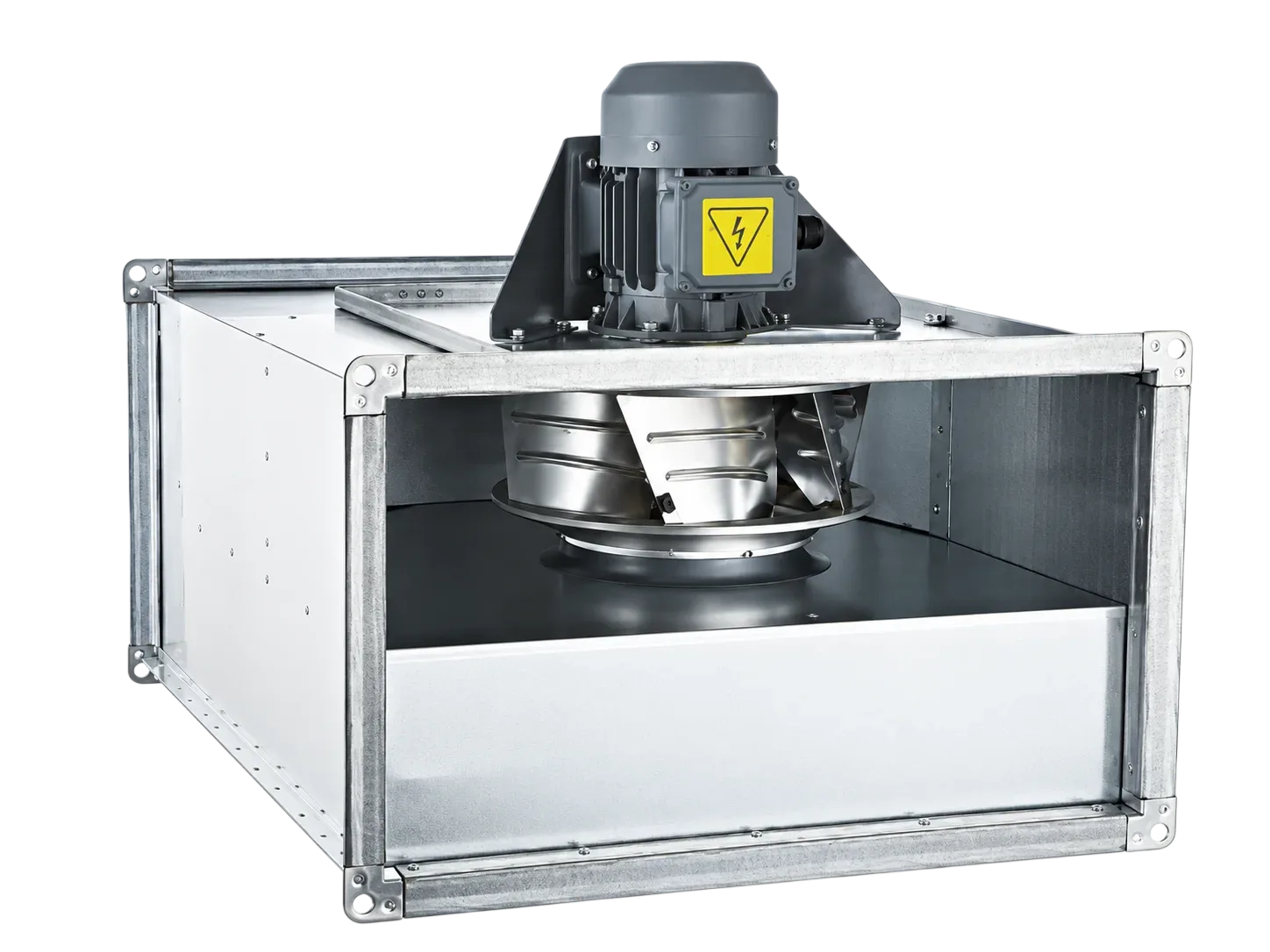

BVN Dıştan Motorlu Dikdörtgen Kanal Fanı BSKF-R 250-4 T 1740 m³/h

BVN dıştan motorlu sık kanatlı dikdörtgen kanal fanı serisinin bir üyesi olan BVN Dıştan Motorlu Dikdörtgen Kanal Fanı BSKF-R 250-4 T 1740 m³/h, öne eğimli sık kanatlı pervanesi yüksek basınç üretirken, motorun hava akımı dışında konumlandırılması taşınan havanın motoru etkilemesini engeller. Kapağı açılabilen gövdesi, kanal bağlantısı sökülmeden bakım yapılmasına imkân tanır.

Serinin bu ölçüsü 1.740 m³/h hava debisi üretir; aşağıdaki bölümde bu debinin ne kadarlık bir mahal veya hattı beslediğini adım adım hesapladık. Besleme gerilimi 380 V, anma devri 1365 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

Seçim yaparken tek başına debi rakamı yeterli değildir; o debinin kaç m³ hacmi kaç kez yenileyebildiği önemlidir. 1.740 m³/h için 3 m tavan yüksekliğinde şu tablo çıkar:

• Saatte 6 hava değişimi (ofis, mağaza ve toplantı odası): 290 m³ hacim, yani yaklaşık 97 m² alan.
• Saatte 8 hava değişimi (kafe, restoran salonu ve yoğun kullanımlı ofis): 218 m³ hacim, yani yaklaşık 73 m² alan.
• Saatte 12 hava değişimi (WC, duş, soyunma odası gibi ıslak hacimler): 145 m³ hacim, yani yaklaşık 48 m² alan.
• Ses seviyesi: 55 dB. Bu değer normal konuşma seviyesine yakındır; teknik hacim veya asma tavan içi montajda ortama yansıyan ses belirgin şekilde azalır.
• Elektriksel değerler: 380 V besleme ve 1.6 A çekiş. Pano sigortası ve kablo kesiti bu akım değerine göre boyutlandırılmalıdır.
• Aile içindeki yeri: Bu seri 1.000 - 8.000 m³/h aralığında 9 modelden oluşur; 1.740 m³/h ile küçükten büyüğe 3. sıradadır ve serinin alt bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Yukarıdaki değerler, kanal hattının kısa ve düşük dirençli olduğu durumlar için yol gösterici bir üst çerçevedir. Uzun hatlar, çok sayıda dirsek, filtre ve daraltılmış menfez kesitleri basınç kaybını arttırır; fanın gerçekte taşıdığı debi bu değerlerin altına iner.

Ne İşe Yarar (Halk Diliyle)

Hem yüksek basınç isteyen hem de kirli, yağlı ya da ısınmış hava taşıyan hatlar için üretilmiş bir dikdörtgen kanal fanıdır. Motoru dışarıda olduğu için içeriden geçen havanın niteliği motorun ömrünü kısaltmaz.

Bu ölçü, saatte 1.740 m³ havayı hareket ettirecek şekilde boyutlandırılmıştır; kabaca söylemek gerekirse orta büyüklükte bir odanın havasını dakikalar içinde tamamen değiştirir. Montaj öncesinde ürünün etiket değerlerini mevcut tesisatınızla karşılaştırmanız, sonradan yaşanacak uyumsuzlukların önüne geçer.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BSKF-R 250-4 T
• Ürün tipi: Dıştan motorlu sık kanatlı dikdörtgen kanal fanı
• Debi: 1740 m³/h
• Güç: 0.55 kW
• Voltaj: 380 V
• Frekans: 50 Hz
• Akım: 1.6 A
• Devir: 1365 d/dk
• Ses Seviyesi: 55 dB
• Kanat Tipi: Öne Eğimli
• Yalıtım Sınıfı: F
• Koruma Sınıfı: IP55
• Ağırlık: 40 kg
• Önerilen Hız Kontrol: BSCF10M

Bu tablo katalog değerlerini birebir yansıtır. Sahadaki gerçek çalışma noktası, hattın direncine bağlı olarak katalog değerinden farklılaşabilir; seçim öncesinde hat hesabı yapılmasını öneririz.

Kullanım Alanları

Bu ürünün pratikte en sık karşılaşılan uygulama alanları şunlardır:

• Yoğun kullanımlı restoran ve otel mutfakları
• Ticari mutfak davlumbaz hatlarının kanal bölümü
• Endüstriyel proses ve duman tahliye kanalları
• Uzun mesafeli egzoz kolonları

Montaj ve Seçim Notları

Ürünün beklenen performansı vermesi büyük ölçüde montaj kalitesine bağlıdır. Sahada en sık karşılaşılan noktalar:

• Menfez kesiti: Mahal tarafındaki menfez veya difüzör kesiti debiye göre boyutlandırılmazsa hem gürültü artar hem de sistem hedef debiye ulaşamaz.
• Akış yönü: Gövde üzerindeki hava yönü işaretini hattaki akış yönüyle aynı hizada bağlayın; ters bağlanan bir fan katalog debisini vermez.
• Titreşim yalıtımı: Fan ile kanal arasında esnek bağlantı kullanmak, gövde titreşiminin hat üzerinden yapıya taşınmasını önemli ölçüde azaltır.
• Taşıma: 40 kg ağırlığındaki ürünün montajı en az iki kişiyle veya kaldırma ekipmanıyla yapılmalı, askı elemanları bu yüke göre seçilmelidir.
