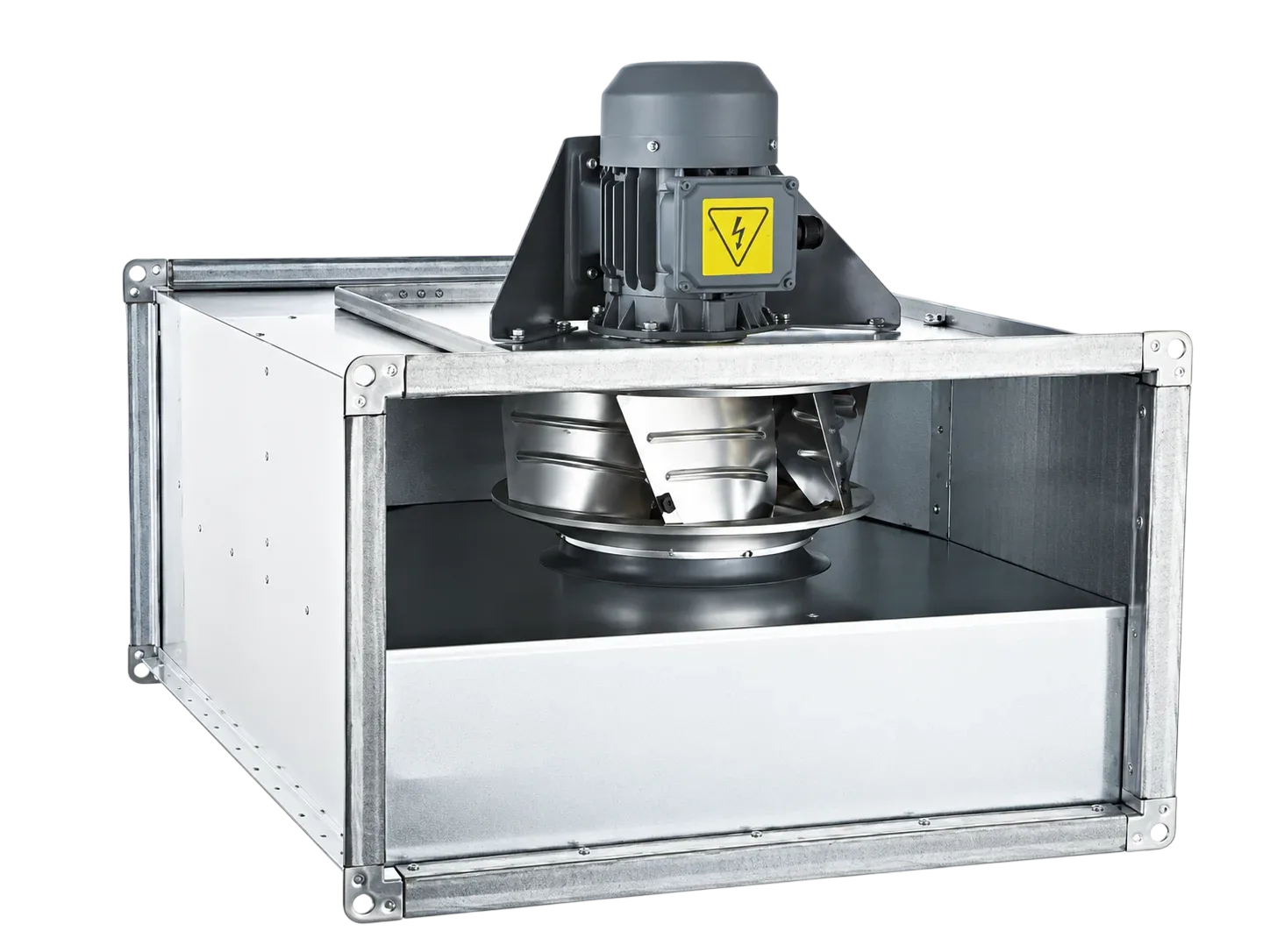

BVN Dıştan Motorlu Dikdörtgen Kanal Fanı BSKF-R 200-4 M 1000 m³/h

BVN Dıştan Motorlu Dikdörtgen Kanal Fanı BSKF-R 200-4 M 1000 m³/h, BVN dıştan motorlu sık kanatlı dikdörtgen kanal fanı ailesinin BSKF-R 200-4 M kodlu modelidir. Öne eğimli sık kanatlı pervanesi yüksek basınç üretirken, motorun hava akımı dışında konumlandırılması taşınan havanın motoru etkilemesini engeller. Kapağı açılabilen gövdesi, kanal bağlantısı sökülmeden bakım yapılmasına imkân tanır.

Serinin bu ölçüsü 1.000 m³/h hava debisi üretir; aşağıdaki bölümde bu debinin ne kadarlık bir mahal veya hattı beslediğini adım adım hesapladık. Besleme gerilimi 230 V, anma devri 1390 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

Bir mahalde ihtiyaç duyulan hava miktarı, hacim × saatteki hava değişim sayısı ile bulunur. Bu modelin debisi 1.000 m³/h olarak sabit olduğuna göre işlemi tersine çevirip kapsayabileceği hacmi çıkarabiliriz (tavan yüksekliği 3 m kabul edilmiştir):

• Saatte 6 hava değişimi (ofis, mağaza ve toplantı odası): 167 m³ hacim, yani yaklaşık 56 m² alan.
• Saatte 8 hava değişimi (kafe, restoran salonu ve yoğun kullanımlı ofis): 125 m³ hacim, yani yaklaşık 42 m² alan.
• Saatte 12 hava değişimi (WC, duş, soyunma odası gibi ıslak hacimler): 83 m³ hacim, yani yaklaşık 28 m² alan.
• Ses seviyesi: 53 dB. Bu değer normal konuşma seviyesine yakındır; teknik hacim veya asma tavan içi montajda ortama yansıyan ses belirgin şekilde azalır.
• Elektriksel değerler: 230 V besleme ve 2.1 A çekiş. Pano sigortası ve kablo kesiti bu akım değerine göre boyutlandırılmalıdır.
• Aile içindeki yeri: Bu seri 1.000 - 8.000 m³/h aralığında 9 modelden oluşur; 1.000 m³/h ile küçükten büyüğe 1. sıradadır ve serinin alt bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Bu hesap, sistemin ideal koşulda çalıştığı varsayımına dayanır. Sahadaki hat uzunluğu, dirsek sayısı ve filtre direnci arttıkça gerçek debi düşer; bu nedenle sınırda kalan seçimlerde bir üst modele çıkmak daha güvenli olur.

Ne İşe Yarar (Halk Diliyle)

Hem yüksek basınç isteyen hem de kirli, yağlı ya da ısınmış hava taşıyan hatlar için üretilmiş bir dikdörtgen kanal fanıdır. Motoru dışarıda olduğu için içeriden geçen havanın niteliği motorun ömrünü kısaltmaz.

Elinizdeki model saatte 1.000 m³ hava kapasitesine sahiptir. Aynı ailede daha küçük ve daha büyük debili seçenekler de bulunur; ihtiyacınızdan büyük seçmek gereksiz enerji tüketimi demektir. Ürünün elektrik bağlantısı, etiket değerlerine uygun biçimde yetkili bir elektrikçi tarafından yapılmalıdır.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BSKF-R 200-4 M
• Ürün tipi: Dıştan motorlu sık kanatlı dikdörtgen kanal fanı
• Debi: 1000 m³/h
• Güç: 0.25 kW
• Voltaj: 230 V
• Frekans: 50 Hz
• Akım: 2.1 A
• Devir: 1390 d/dk
• Ses Seviyesi: 53 dB
• Kanat Tipi: Öne Eğimli
• Yalıtım Sınıfı: F
• Koruma Sınıfı: IP55
• Ağırlık: 22 kg
• Önerilen Hız Kontrol: -

Yukarıdaki tüm değerler üretici katalog verisidir. Projeniz için ek doküman (boyut çizimi, performans eğrisi, uygunluk belgesi) gerekiyorsa bizimle iletişime geçmeniz yeterlidir.

Kullanım Alanları

Serinin bu modeli aşağıdaki uygulamalarda yaygın olarak tercih edilir:

• Uzun mesafeli egzoz kolonları
• Kurutma odaları ve boyahane hatları
• Yoğun kullanımlı restoran ve otel mutfakları
• Ticari mutfak davlumbaz hatlarının kanal bölümü

Montaj ve Seçim Notları

Doğru ürünü seçmek kadar doğru monte etmek de önemlidir; aşağıdaki maddeler işletmeye alma sürecinde tekrar eden konuları özetler:

• Askı ve taşıma: Ürünün ağırlığı kanal hattına bindirilmemeli; bağımsız askı çubukları veya kelepçelerle taşıyıcı yapıya sabitlenmelidir.
• Servis erişimi: Montaj noktasının hizasına bir kontrol kapağı bırakın; periyodik temizlik ve bakım için erişim gerekir.
• Konum seçimi: Ürünü dirsek, damper veya kesit değişiminin hemen çıkışına değil, mümkünse iki tarafında düz hat bulunan bir noktaya yerleştirin.
• Koruma sınıfı: IP55 sınıfındaki bu ürün, montaj noktasının su ve toz maruziyeti bu sınıfın kapsamında kalacak şekilde seçilmelidir.
