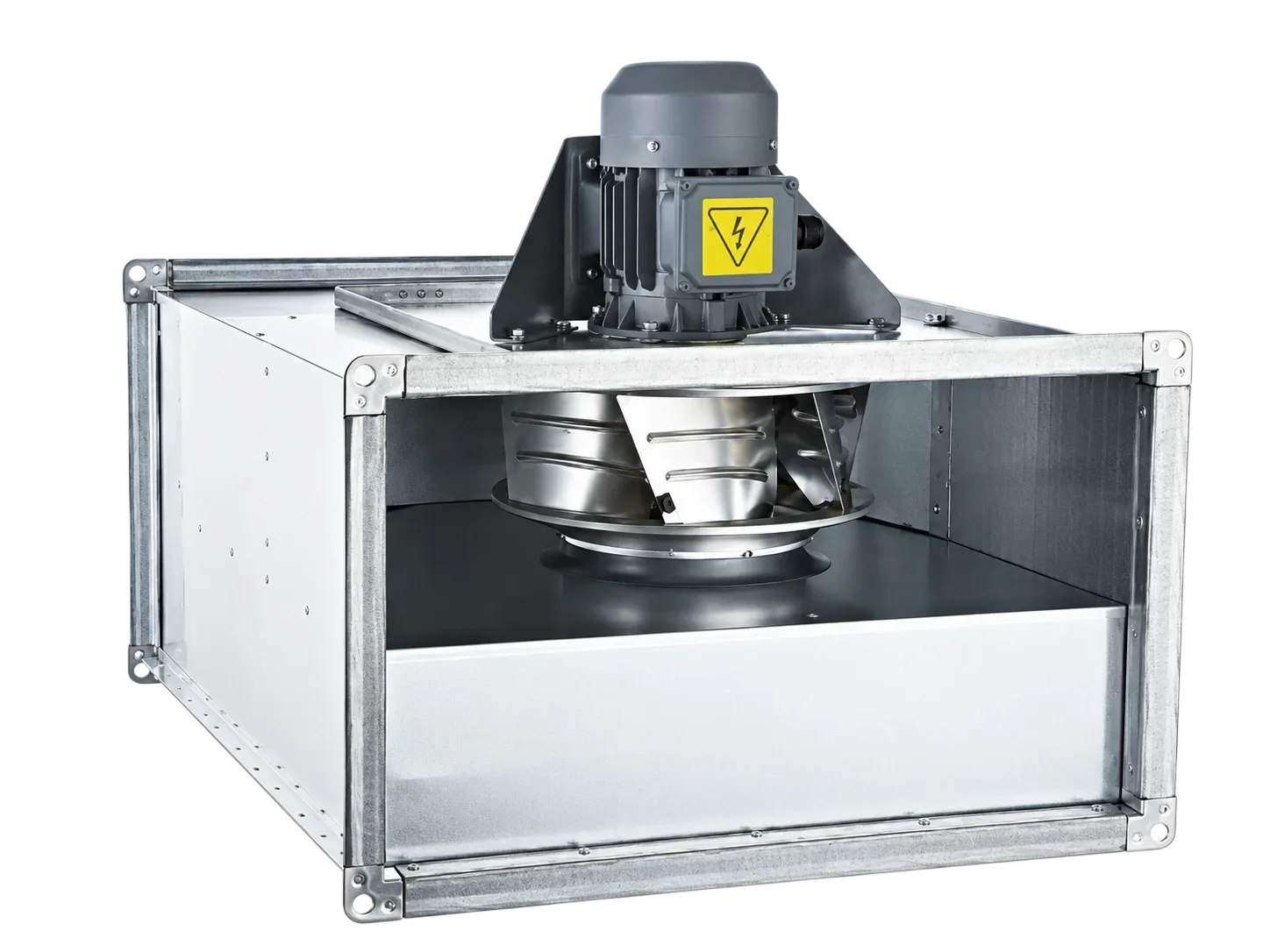

BVN Dıştan Motorlu Dikdörtgen Kanal Fanı BDKF-R 560 M 10500 m³/h

BVN dıştan motorlu dikdörtgen kanal fanı serisinin bir üyesi olan BVN Dıştan Motorlu Dikdörtgen Kanal Fanı BDKF-R 560 M 10500 m³/h, motoru hava akımının tamamen dışında, gövdenin yan yüzeyinde konumlanan bu seri, geriye eğimli seyrek kanat yapısıyla yüksek basınç üretir. Motorun taşınan havayla temas etmemesi, hattaki ısınmış veya kirli havanın motor sargılarını etkilemesini önler.

Serinin bu ölçüsü 10.500 m³/h hava debisi üretir; aşağıdaki bölümde bu debinin ne kadarlık bir mahal veya hattı beslediğini adım adım hesapladık. Besleme gerilimi 230 V, anma devri 1420 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

Seçim yaparken tek başına debi rakamı yeterli değildir; o debinin kaç m³ hacmi kaç kez yenileyebildiği önemlidir. 10.500 m³/h için 5 m tavan yüksekliğinde şu tablo çıkar:

• Saatte 3 hava değişimi (depo, hangar ve üretim alanı gibi yüksek tavanlı hacimler): 3.500 m³ hacim, yani yaklaşık 700 m² alan.
• Saatte 6 hava değişimi (yoğun kullanımlı fabrika ve atölyeler): 1.750 m³ hacim, yani yaklaşık 350 m² alan.
• Saatte 10 hava değişimi (proses ısısı veya koku yükü olan üretim bölümleri): 1.050 m³ hacim, yani yaklaşık 210 m² alan.
• Ses seviyesi: 66 dB. Bu değer yüksek sayılır; mahal içine yakın montajlarda susturucu ve esnek bağlantı kullanılması önerilir.
• Elektriksel değerler: 230 V besleme ve 14.2 A çekiş. Pano sigortası ve kablo kesiti bu akım değerine göre boyutlandırılmalıdır.
• Aile içindeki yeri: Bu seri 2.000 - 10.500 m³/h aralığında 6 modelden oluşur; 10.500 m³/h ile küçükten büyüğe 6. sıradadır ve serinin üst bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Yukarıdaki değerler, kanal hattının kısa ve düşük dirençli olduğu durumlar için yol gösterici bir üst çerçevedir. Uzun hatlar, çok sayıda dirsek, filtre ve daraltılmış menfez kesitleri basınç kaybını arttırır; fanın gerçekte taşıdığı debi bu değerlerin altına iner.

Ne İşe Yarar (Halk Diliyle)

Motoru kanalın dışında duran, sadece pervanesi içeride kalan bir dikdörtgen kanal fanıdır. Kanaldan geçen hava sıcak, yağlı ya da tozluysa motor bundan etkilenmez; bu da fanın ömrünü uzatır.

Elinizdeki model saatte 10.500 m³ hava kapasitesine sahiptir. Aynı ailede daha küçük ve daha büyük debili seçenekler de bulunur; ihtiyacınızdan büyük seçmek gereksiz enerji tüketimi demektir. Ürünün elektrik bağlantısı, etiket değerlerine uygun biçimde yetkili bir elektrikçi tarafından yapılmalıdır.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BDKF-R 560 M
• Ürün tipi: Dıştan motorlu dikdörtgen kanal fanı
• Debi: 10500 m³/h
• Güç: 2.2 kW
• Voltaj: 230 V
• Frekans: 50 Hz
• Akım: 14.2 A
• Devir: 1420 d/dk
• Ses Seviyesi: 66 dB
• Kanat Tipi: Geriye Eğimli
• Yalıtım Sınıfı: F
• Koruma Sınıfı: IP55
• Ağırlık: 91 kg
• Önerilen Hız Kontrol: -

Yukarıdaki tüm değerler üretici katalog verisidir. Projeniz için ek doküman (boyut çizimi, performans eğrisi, uygunluk belgesi) gerekiyorsa bizimle iletişime geçmeniz yeterlidir.

Kullanım Alanları

Bu ürünün pratikte en sık karşılaşılan uygulama alanları şunlardır:

• Mutfak sonrası yağlı hava egzoz hatları
• Endüstriyel proses egzozunun kanalla taşındığı tesisler
• Isınmış hava taşıyan kurutma ve fırın hatları
• Yoğun kullanımlı ticari mutfak ve yemekhaneler

Montaj ve Seçim Notları

Ürünün beklenen performansı vermesi büyük ölçüde montaj kalitesine bağlıdır. Sahada en sık karşılaşılan noktalar:

• Hız kontrolü: Debinin kademeli düşürülmesi isteniyorsa ürünle uyumlu bir hız kontrol ünitesi kullanılmalıdır; uyumluluk için sipariş öncesi danışmanızı öneririz.
• Elektrik bağlantısı: Bağlantı, ürün etiketindeki değerlere uygun şekilde yetkili bir elektrikçi tarafından yapılmalıdır.
• Filtre etkisi: Hatta filtre varsa kirlendikçe direnç artar ve debi düşer; filtre değişim periyodunu baştan planlayın.
• Ses yönetimi: 66 dB seviyesindeki bu model, insanların sürekli bulunduğu mahallere yakın monte edilecekse hat üzerinde susturucu kullanılması güçlü şekilde önerilir.
