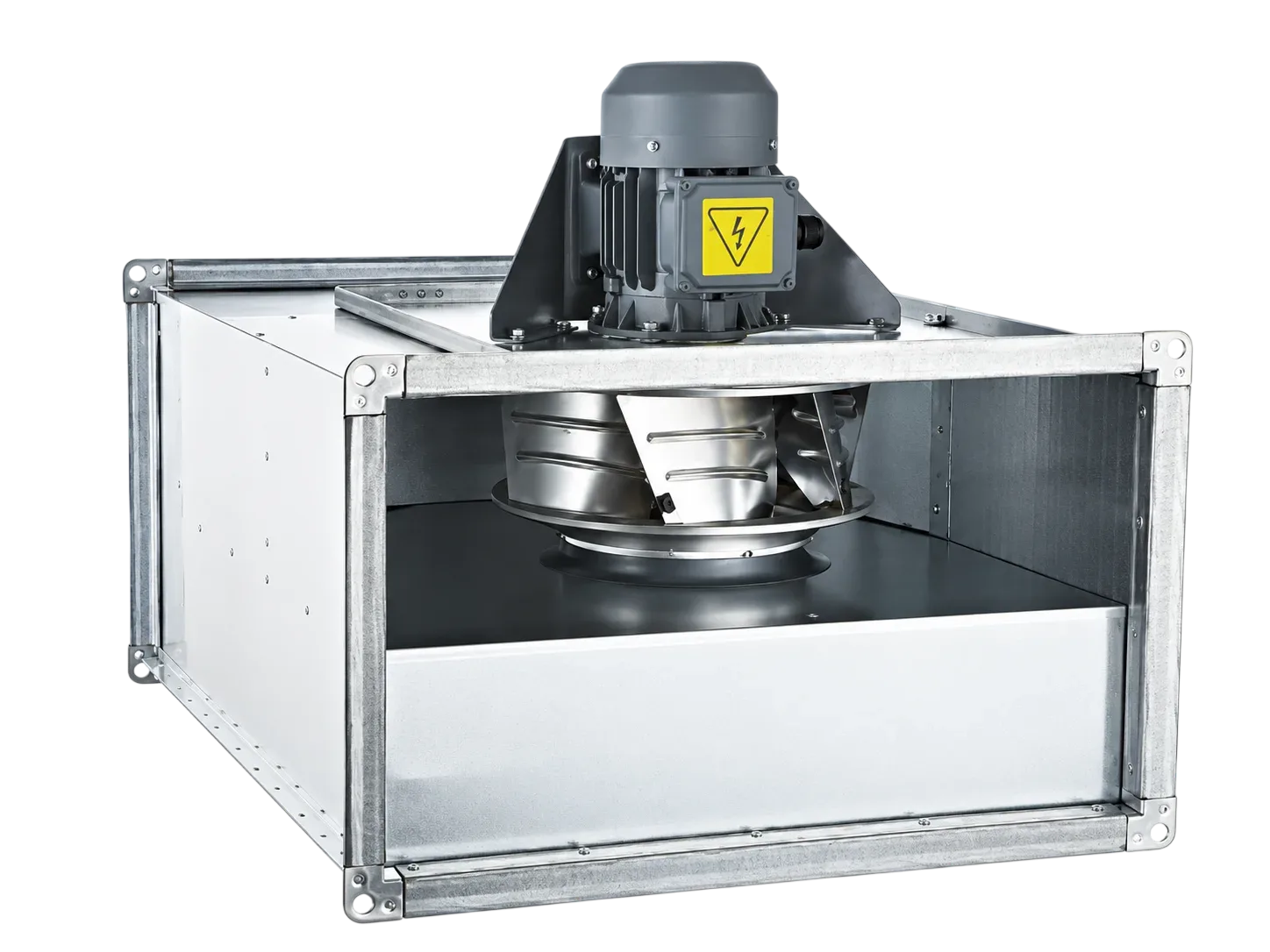

BVN Dıştan Motorlu Dikdörtgen Kanal Fanı BSKF-R 225-4 T 1673 m³/h

BVN Dıştan Motorlu Dikdörtgen Kanal Fanı BSKF-R 225-4 T 1673 m³/h, dıştan motorlu sık kanatlı dikdörtgen kanal fanı grubunda 1.673 m³/h hava debisiyle çalışan bir üründür. Öne eğimli sık kanatlı pervanesi yüksek basınç üretirken, motorun hava akımı dışında konumlandırılması taşınan havanın motoru etkilemesini engeller. Kapağı açılabilen gövdesi, kanal bağlantısı sökülmeden bakım yapılmasına imkân tanır.

Serinin bu ölçüsü 1.673 m³/h hava debisi üretir; aşağıdaki bölümde bu debinin ne kadarlık bir mahal veya hattı beslediğini adım adım hesapladık. Besleme gerilimi 380 V, anma devri 1390 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

1.673 m³/h değerini somutlaştırmak için hava değişim sayısına göre üç senaryo çıkardık. Hesapta tavan yüksekliği 3 m alınmıştır:

• Saatte 6 hava değişimi (ofis, mağaza ve toplantı odası): 279 m³ hacim, yani yaklaşık 93 m² alan.
• Saatte 8 hava değişimi (kafe, restoran salonu ve yoğun kullanımlı ofis): 209 m³ hacim, yani yaklaşık 70 m² alan.
• Saatte 12 hava değişimi (WC, duş, soyunma odası gibi ıslak hacimler): 139 m³ hacim, yani yaklaşık 46 m² alan.
• Ses seviyesi: 55 dB. Bu değer normal konuşma seviyesine yakındır; teknik hacim veya asma tavan içi montajda ortama yansıyan ses belirgin şekilde azalır.
• Elektriksel değerler: 380 V besleme ve 1.2 A çekiş. Pano sigortası ve kablo kesiti bu akım değerine göre boyutlandırılmalıdır.
• Aile içindeki yeri: Bu seri 1.000 - 8.000 m³/h aralığında 9 modelden oluşur; 1.673 m³/h ile küçükten büyüğe 2. sıradadır ve serinin alt bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Seçimi yaparken yalnızca mahal büyüklüğüne değil, hattaki toplam dirence de bakın. İki fan aynı debiyi verirken farklı basınç üretebilir ve uzun hatlarda yalnızca yüksek basınçlı olan işi görür.

Ne İşe Yarar (Halk Diliyle)

Hem yüksek basınç isteyen hem de kirli, yağlı ya da ısınmış hava taşıyan hatlar için üretilmiş bir dikdörtgen kanal fanıdır. Motoru dışarıda olduğu için içeriden geçen havanın niteliği motorun ömrünü kısaltmaz.

Elinizdeki model saatte 1.673 m³ hava kapasitesine sahiptir. Aynı ailede daha küçük ve daha büyük debili seçenekler de bulunur; ihtiyacınızdan büyük seçmek gereksiz enerji tüketimi demektir. Ürünün elektrik bağlantısı, etiket değerlerine uygun biçimde yetkili bir elektrikçi tarafından yapılmalıdır.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BSKF-R 225-4 T
• Ürün tipi: Dıştan motorlu sık kanatlı dikdörtgen kanal fanı
• Debi: 1673 m³/h
• Güç: 0.37 kW
• Voltaj: 380 V
• Frekans: 50 Hz
• Akım: 1.2 A
• Devir: 1390 d/dk
• Ses Seviyesi: 55 dB
• Kanat Tipi: Öne Eğimli
• Yalıtım Sınıfı: F
• Koruma Sınıfı: IP55
• Ağırlık: 35 kg
• Önerilen Hız Kontrol: BSCF10M

Yukarıdaki tüm değerler üretici katalog verisidir. Projeniz için ek doküman (boyut çizimi, performans eğrisi, uygunluk belgesi) gerekiyorsa bizimle iletişime geçmeniz yeterlidir.

Kullanım Alanları

Aşağıdaki kullanım senaryoları, bu ürün grubunun tipik uygulama alanlarını özetler:

• Kurutma odaları ve boyahane hatları
• Yoğun kullanımlı restoran ve otel mutfakları
• Ticari mutfak davlumbaz hatlarının kanal bölümü
• Endüstriyel proses ve duman tahliye kanalları

Montaj ve Seçim Notları

Aşağıdaki notlar, bu ürün grubunda performans kaybının en sık görülen nedenlerini önlemek içindir:

• Devreye alma: İlk çalıştırmada dönüş yönünü ve çektiği akımı kontrol edin; trifaze modellerde faz sırası ters bağlandığında pervane ters yönde döner.
• Menfez kesiti: Mahal tarafındaki menfez veya difüzör kesiti debiye göre boyutlandırılmazsa hem gürültü artar hem de sistem hedef debiye ulaşamaz.
• Akış yönü: Gövde üzerindeki hava yönü işaretini hattaki akış yönüyle aynı hizada bağlayın; ters bağlanan bir fan katalog debisini vermez.
• Koruma sınıfı: IP55 sınıfındaki bu ürün, montaj noktasının su ve toz maruziyeti bu sınıfın kapsamında kalacak şekilde seçilmelidir.
