BVN Dıştan Rotorlu Kanal Fanı BDRKF 2M 220B - A01 860 m³/h

BVN Dıştan Rotorlu Kanal Fanı BDRKF 2M 220B - A01 860 m³/h, dıştan rotorlu yuvarlak kanal fanı grubunda 860 m³/h hava debisiyle çalışan bir üründür. Gövdesi korozyona karşı galvanizli çelikten preslenen bu seri, motoru doğrudan fan göbeğine yerleştirilmiş dıştan rotorlu yapıya sahiptir. Motorun pervaneyle birlikte hava akımı içinde dönmesi, ayrı bir kaplin veya kayış gerektirmediği için hem verimi yükseltir hem de gövdeyi kompakt tutar.

Serinin bu ölçüsü 860 m³/h hava debisi üretir; aşağıdaki bölümde bu debinin ne kadarlık bir mahal veya hattı beslediğini adım adım hesapladık. Motor gücü 100 W, besleme gerilimi 230 V ve anma devri 2450 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

860 m³/h değerini somutlaştırmak için hava değişim sayısına göre üç senaryo çıkardık. Hesapta tavan yüksekliği 3 m alınmıştır:

• Saatte 6 hava değişimi (ofis, mağaza ve toplantı odası): 143 m³ hacim, yani yaklaşık 48 m² alan.
• Saatte 8 hava değişimi (kafe, restoran salonu ve yoğun kullanımlı ofis): 108 m³ hacim, yani yaklaşık 36 m² alan.
• Saatte 12 hava değişimi (WC, duş, soyunma odası gibi ıslak hacimler): 72 m³ hacim, yani yaklaşık 24 m² alan.
• Ses seviyesi: 54 dB. Bu değer normal konuşma seviyesine yakındır; teknik hacim veya asma tavan içi montajda ortama yansıyan ses belirgin şekilde azalır.
• Enerji tüketimi: 100 W anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 0,8 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 346 - 11.000 m³/h aralığında 13 modelden oluşur; 860 m³/h ile küçükten büyüğe 4. sıradadır ve serinin alt bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Seçimi yaparken yalnızca mahal büyüklüğüne değil, hattaki toplam dirence de bakın. İki fan aynı debiyi verirken farklı basınç üretebilir ve uzun hatlarda yalnızca yüksek basınçlı olan işi görür.

Ne İşe Yarar (Halk Diliyle)

Bu ürün, tavan arasından geçen yuvarlak havalandırma borusunun içine takılan bir motorlu fandır. Boruya takıldığı anda hattaki havayı emip istediğiniz yöne doğru iter; ayrıca bir fan kutusu, kaide veya ek bağlantı parçası kurmanız gerekmez.

Bu ölçü, saatte 860 m³ havayı hareket ettirecek şekilde boyutlandırılmıştır; kabaca söylemek gerekirse orta büyüklükte bir odanın havasını dakikalar içinde tamamen değiştirir. Montaj öncesinde ürünün etiket değerlerini mevcut tesisatınızla karşılaştırmanız, sonradan yaşanacak uyumsuzlukların önüne geçer.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BDRKF 2M 220B - A01
• Ürün tipi: Dıştan rotorlu yuvarlak kanal fanı
• Debi: 860 m³/h
• Güç: 100 W
• Voltaj: 230 V
• Frekans: 50 Hz
• Akım: 0.44 A
• Devir: 2450 d/dk
• Ses Seviyesi: 54 dB

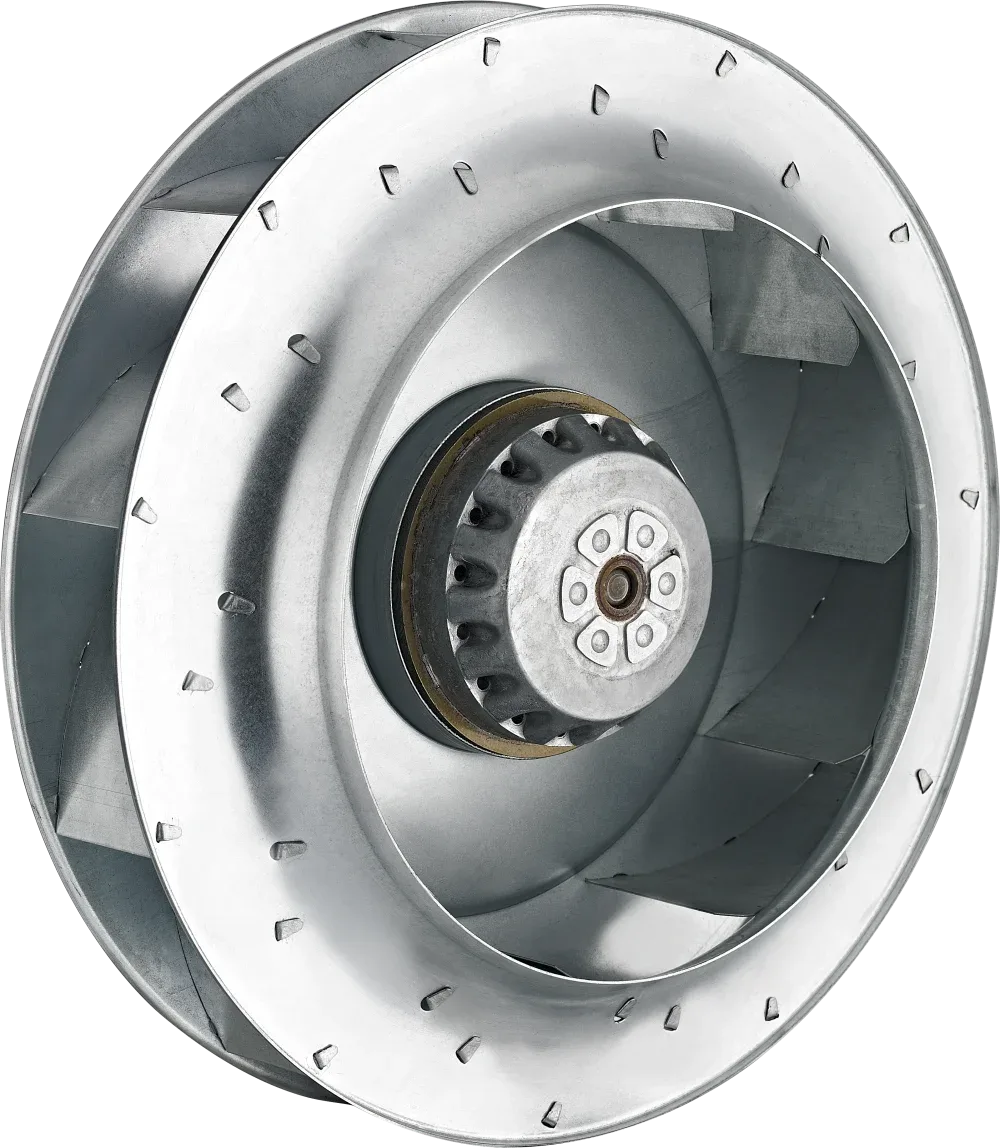

• Kanat Tipi: Geriye Eğimli
• Yalıtım Sınıfı: B
• Koruma Sınıfı: IP44
• Ağırlık: 1.9 kg
• Önerilen Hız Kontrol: BSC1

Bu tablo katalog değerlerini birebir yansıtır. Sahadaki gerçek çalışma noktası, hattın direncine bağlı olarak katalog değerinden farklılaşabilir; seçim öncesinde hat hesabı yapılmasını öneririz.

Kullanım Alanları

Aşağıdaki kullanım senaryoları, bu ürün grubunun tipik uygulama alanlarını özetler:

• Ofis, mağaza ve kafe asma tavanlarındaki egzoz ve taze hava hatları
• Banyo, WC ve soyunma odası ıslak hacim egzoz kolları
• Konut ve rezidanslarda merkezi havalandırma boru hatları
• Klinik, muayenehane ve laboratuvar besleme kanalları

Montaj ve Seçim Notları

Aşağıdaki notlar, bu ürün grubunda performans kaybının en sık görülen nedenlerini önlemek içindir:

• Akış yönü: Gövde üzerindeki hava yönü işaretini hattaki akış yönüyle aynı hizada bağlayın; ters bağlanan bir fan katalog debisini vermez.
• Titreşim yalıtımı: Fan ile kanal arasında esnek bağlantı kullanmak, gövde titreşiminin hat üzerinden yapıya taşınmasını önemli ölçüde azaltır.
• Askı ve taşıma: Ürünün ağırlığı kanal hattına bindirilmemeli; bağımsız askı çubukları veya kelepçelerle taşıyıcı yapıya sabitlenmelidir.
• Taşıma: 1,9 kg ağırlığıyla tek kişilik montaja uygundur; buna rağmen askı noktalarının yapıya sağlam sabitlenmesi gerekir.
