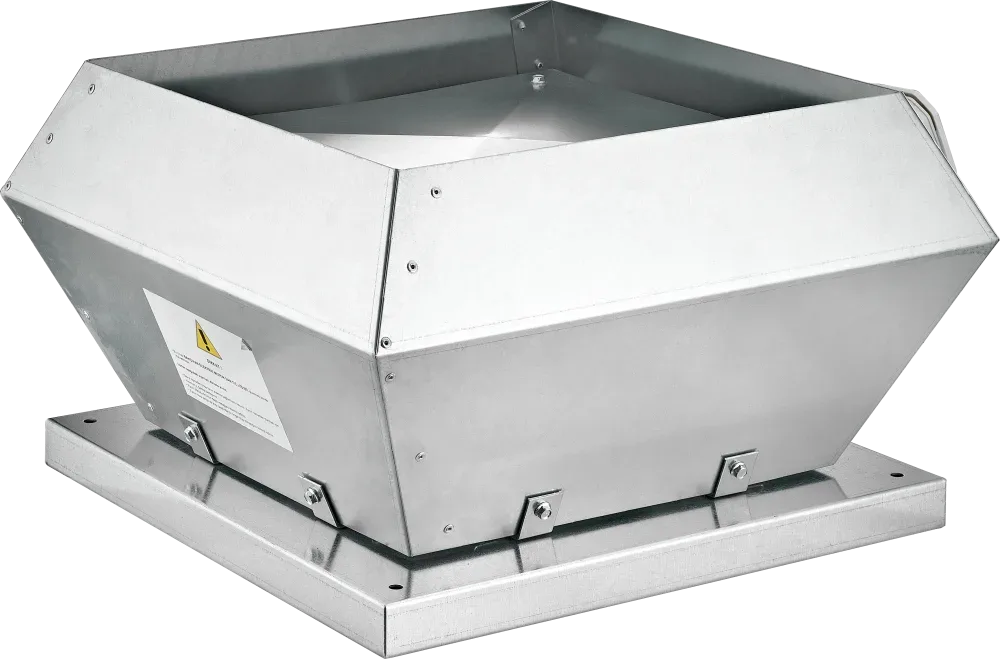

BVN Radyal Çatı Fanı Dikey Atışlı BRF-V 355 2850 m³/h

BVN Radyal Çatı Fanı Dikey Atışlı BRF-V 355 2850 m³/h, BVN dikey atışlı radyal çatı fanı ailesinin BRF-V 355 kodlu modelidir. Emilen havayı yatay olarak atmanın mümkün olmadığı uygulamalar için tasarlanan bu seri, havayı dikey doğrultuda yukarı savurur. Gövde üzerindeki yağmur suyu tahliye deliği, bacaya su girişini engeller.

Serinin bu ölçüsü 2.850 m³/h hava debisi üretir; aşağıdaki bölümde bu debinin ne kadarlık bir mahal veya hattı beslediğini adım adım hesapladık. Motor gücü 200 W, besleme gerilimi 230 V ve anma devri 1400 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

Bir mahalde ihtiyaç duyulan hava miktarı, hacim × saatteki hava değişim sayısı ile bulunur. Bu modelin debisi 2.850 m³/h olarak sabit olduğuna göre işlemi tersine çevirip kapsayabileceği hacmi çıkarabiliriz (tavan yüksekliği 3 m kabul edilmiştir):

• Saatte 6 hava değişimi (ofis, mağaza ve toplantı odası): 475 m³ hacim, yani yaklaşık 158 m² alan.
• Saatte 8 hava değişimi (kafe, restoran salonu ve yoğun kullanımlı ofis): 356 m³ hacim, yani yaklaşık 119 m² alan.
• Saatte 12 hava değişimi (WC, duş, soyunma odası gibi ıslak hacimler): 238 m³ hacim, yani yaklaşık 79 m² alan.
• Anma çapı: Ø355 mm. Bu çapta kanal kesiti yaklaşık 0,1 m²'dir.
• Kanal içi hava hızı: 2.850 m³/h saniyeye çevrildiğinde 0,79 m³/s eder; Ø355 mm kesitte ortalama hız yaklaşık 8 m/s'dir. Bu hız endüstriyel hatlar için tipik olan 5-8 m/s bandındadır; konfor mahallerine yakın geçen hatlarda susturucu kullanılması önerilir.
• Ses seviyesi: 46 dB. Bu değer normal konuşma seviyesine yakındır; teknik hacim veya asma tavan içi montajda ortama yansıyan ses belirgin şekilde azalır.
• Enerji tüketimi: 200 W anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 1,6 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 850 - 9.600 m³/h aralığında 7 modelden oluşur; 2.850 m³/h ile küçükten büyüğe 3. sıradadır ve serinin alt bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Bu hesap, sistemin ideal koşulda çalıştığı varsayımına dayanır. Sahadaki hat uzunluğu, dirsek sayısı ve filtre direnci arttıkça gerçek debi düşer; bu nedenle sınırda kalan seçimlerde bir üst modele çıkmak daha güvenli olur.

Ne İşe Yarar (Halk Diliyle)

Havayı yanlara değil, doğrudan yukarı üfleyen bir çatı fanıdır. Komşu bina, cephe veya yürüme alanı yakınsa kirli havanın oraya savrulmaması için dikey atış tercih edilir.

Elinizdeki model saatte 2.850 m³ hava kapasitesine sahiptir. Aynı ailede daha küçük ve daha büyük debili seçenekler de bulunur; ihtiyacınızdan büyük seçmek gereksiz enerji tüketimi demektir. Ürünün elektrik bağlantısı, etiket değerlerine uygun biçimde yetkili bir elektrikçi tarafından yapılmalıdır.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BRF-V 355
• Ürün tipi: Dikey atışlı radyal çatı fanı
• Debi: 2850 m³/h
• Güç: 200 W
• Voltaj: 230 V
• Frekans: 50 Hz
• Akım: 1.1 A
• Devir: 1400 d/dk
• Ses Seviyesi: 46-38 dB
• Yalıtım Sınıfı: F
• Koruma Sınıfı: IP44
• Ağırlık: 34 kg
• Önerilen Hız Kontrol: BSC1

Yukarıdaki tüm değerler üretici katalog verisidir. Projeniz için ek doküman (boyut çizimi, performans eğrisi, uygunluk belgesi) gerekiyorsa bizimle iletişime geçmeniz yeterlidir.

Kullanım Alanları

Serinin bu modeli aşağıdaki uygulamalarda yaygın olarak tercih edilir:

• Kapalı otopark ve teknik hacim tahliyesi
• Yağış alan bölgelerde bacalı çatı montajı
• Atılan havanın uzağa taşınması istenen tesisler
• Komşu cepheye yakın çatılarda egzoz

Montaj ve Seçim Notları

Doğru ürünü seçmek kadar doğru monte etmek de önemlidir; aşağıdaki maddeler işletmeye alma sürecinde tekrar eden konuları özetler:

• Askı ve taşıma: Ürünün ağırlığı kanal hattına bindirilmemeli; bağımsız askı çubukları veya kelepçelerle taşıyıcı yapıya sabitlenmelidir.
• Servis erişimi: Montaj noktasının hizasına bir kontrol kapağı bırakın; periyodik temizlik ve bakım için erişim gerekir.
• Konum seçimi: Ürünü dirsek, damper veya kesit değişiminin hemen çıkışına değil, mümkünse iki tarafında düz hat bulunan bir noktaya yerleştirin.
• Koruma sınıfı: IP44 sınıfındaki bu ürün, montaj noktasının su ve toz maruziyeti bu sınıfın kapsamında kalacak şekilde seçilmelidir.
