Dikey Atışlı Çatı Tipi Fan 2.520 m³/h

Dikey Atışlı Çatı Tipi Fan 2.520 m³/h Nedir?

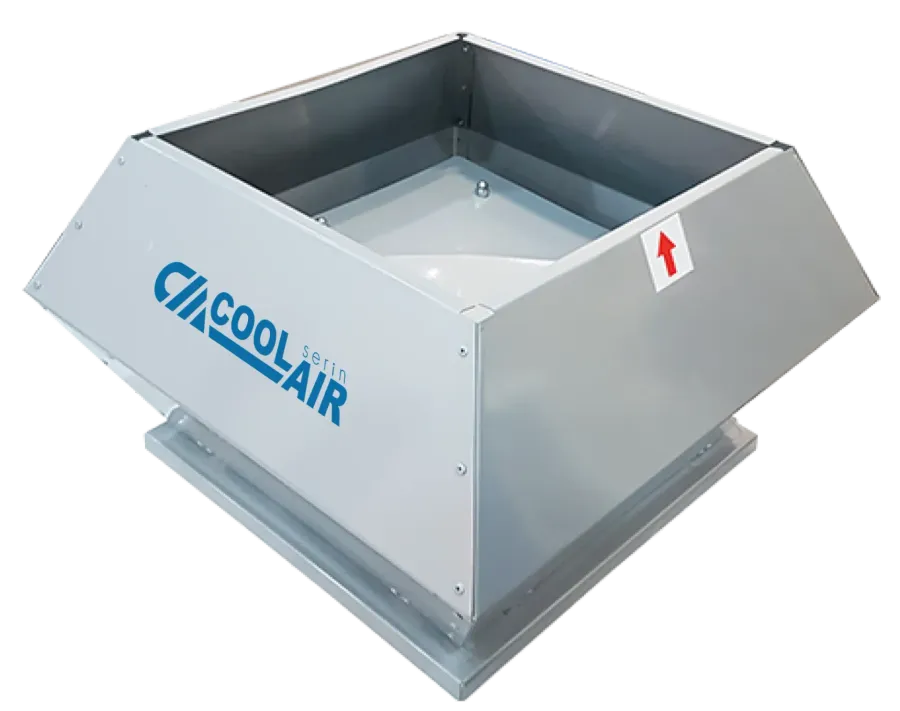

Dikey atışlı çatı tipi fan, bina içinden toplanan kirli havayı çatı üzerine çıkan bir kanal hattının ucunda karşılayıp dik yukarı yönde dışarı atan bir egzoz fanıdır. Bu modelde tasarım debisi 2.520 m³/h, yani dakikada yaklaşık 42 m³ havadır. Fan 230 V / 50 Hz tek fazlı beslemeyle çalışır ve 1.365 rpm devirde döner. Havanın yatay değil dikey atılması, atılan kokulu ya da kirli havanın cephe boyunca sürüklenip pencerelere, balkonlara veya taze hava menfezlerine geri dönmesini büyük ölçüde engeller. Bu nedenle dikey atışlı modeller özellikle mutfak egzozu, WC ve soyunma odası havalandırması, otopark ve depo egzozu gibi atış havasının bina çevresinden uzaklaştırılmasının önemli olduğu uygulamalarda tercih edilir.

Fan çatıya monte edildiği için gürültü kaynağı yaşam mahallinden uzaklaşır; kanal hattı içinde ayrı bir teknik hacim ayırmaya gerek kalmaz. Çatıda yer alan tek ekipman olduğu için kanal hattının basınç kaybı, menfez seçimi ve kanal kesiti ile birlikte değerlendirilmelidir.

2.520 m³/h Debi Hangi Mahal Büyüklüğüne Denk Gelir?

Bir mahal için gereken debi, hacim ile saatteki hava değişim sayısının çarpımıdır. 2.520 m³/h değeri, 2,7 m tavan yüksekliği kabulüyle yaklaşık olarak şu mahal büyüklüklerine karşılık gelir:

• Saatte 6 hava değişimi (ofis, dükkân, genel mahal): yaklaşık 420 m³ hacim, kabaca 150-155 m² alan
• Saatte 10 hava değişimi (depo, teknik hacim, soyunma odası): yaklaşık 252 m³ hacim, kabaca 90-95 m² alan
• Saatte 15 hava değişimi (WC blokları, çamaşırhane): yaklaşık 168 m³ hacim, kabaca 60-62 m² alan
• Saatte 20 hava değişimi (ticari mutfak, yoğun kirli hava): yaklaşık 126 m³ hacim, kabaca 45-47 m² alan

Bu değerler hızlı bir ön eleme içindir. Gerçek seçimde kanal uzunluğu, dirsek sayısı, filtre ve menfez kayıpları fanın basınç ihtiyacını yükseltir; aynı debiyi uzun bir hatta taşımak, kısa bir hatta taşımaktan daha yüksek basınç gerektirir. Mahal hacminizi ve kanal hattınızı paylaşırsanız fan seçim ve debi hesabı desteği üzerinden uygun modeli birlikte belirleyebiliriz.

Teknik Değerler ve Elektrik Bağlantısı

Bu modelin sayfada listelenen doğrulanmış değerleri:

• Debi: 2.520 m³/h (maksimum debi 2.520 m³/h)
• Besleme gerilimi: 230 V
• Frekans: 50 Hz
• Devir: 1.365 rpm
• Ürün ailesi: Dikey Atışlı Çatı Tipi Fan
• Atış yönü: Dikey (yukarı)

230 V tek fazlı besleme, çatıda üç fazlı hat çekilmesine gerek bırakmadığı için tadilat ve yenileme projelerinde işi kolaylaştırır. Fanın devri sabit 1.365 rpm olduğundan, debinin sürekli tam kapasitede çalışması istenmiyorsa hattın kumandası hız kontrol elemanıyla düzenlenir. Elektrik bağlantısı mutlaka ayrı bir sigorta ve servis şalteri üzerinden yapılmalı; çatı gibi dış ortama açık bir konumda kablo geçişleri ve bağlantı kutusu su almayacak biçimde sızdırmaz olarak kapatılmalıdır.

Bu Model Size Uygun mu?

Uygun olduğu durumlar

• İhtiyaç duyduğunuz debi 2.520 m³/h civarındaysa ve fan çatıya konumlandırılacaksa
• Atılan havanın cepheye yayılmaması, pencere ve taze hava menfezlerinden içeri geri dönmemesi gerekiyorsa
• Fan sesinin yaşam mahallinden uzak tutulması isteniyorsa
• Tesiste 380 V yoksa, 230 V tek fazlı besleme ile çözüm aranıyorsa
• Mutfak, WC, depo, otopark gibi kirli hava egzozu tek bir kanal hattında toplanıp çatıdan atılacaksa

Farklı bir model seçmeniz gereken durumlar

• Debi ihtiyacınız 2.520 m³/h'in belirgin biçimde üzerindeyse: aynı ailenin daha yüksek debili ölçüleri için dikey atışlı çatı tipi fanlar kategorisini inceleyin. Fanı kapasitesinin üzerinde zorlamak yerine bir üst debiye çıkmak daha doğru sonuç verir.
• Debi ihtiyacınız çok daha düşükse: gereğinden büyük fan seçmek gereksiz enerji tüketimi ve ses anlamına gelir; kategori içinden daha küçük debili bir modele geçin.
• Atış havasının yatay yönlendirilmesi gerekiyorsa: çatı geometrisi veya komşu yapı nedeniyle dikey atış uygun değilse yatay atışlı çatı fanı tipleri değerlendirilmelidir.
• Hat çok uzun, çok dirsekli veya filtreliyse: yüksek basınç kaybı olan hatlarda kanal tipi ya da hücreli/salyangoz tipte bir çözüm gerekebilir. Bu durumda hat bilgisiyle birlikte fan seçim desteği almanız önerilir.

Çatı Montajı ve Kullanım Notları

• Fan, çatı üzerinde su sızdırmayı önleyecek bir kaide (çatı kürsüsü) üzerine oturtulmalı; kaide ile çatı kaplaması arasındaki geçiş yalıtılmalıdır.
• Hava akış yönü kontrol edilmeli: emiş kanaldan, atış dik yukarı olacak şekilde konumlandırılır.
• Kanal ile fan arasına esnek (flexible) bağlantı elemanı takılması, titreşimin kanal hattı üzerinden binaya iletilmesini azaltır.
• Fan çıkışı, çatıdaki taze hava alış menfezlerinden, klima santrali emişlerinden ve pencerelerden mümkün olduğunca uzağa yerleştirilmelidir.
• 230 V besleme ayrı sigorta ve servis şalteriyle çekilmeli; bakım sırasında fanın enerjisi bu şalterden kesilebilmelidir.
• Devir sabit 1.365 rpm olduğundan, kısmi yükte çalışma isteniyorsa hız kontrol elemanı veya zaman/nem kumandası hattın kumanda tarafında planlanmalıdır.
• Yılda en az bir kez pervane ve gövde üzerindeki toz/yağ birikimi temizlenmeli, mutfak egzozunda bu aralık kullanım yoğunluğuna göre kısaltılmalıdır.

Sipariş, Kargo ve Ödeme

Dikey Atışlı Çatı Tipi Fan 2.520 m³/h, üretici HAVİKSAN güvencesiyle aracısız olarak Havalandırma Pazarı üzerinden satılır. Stokta bulunan ürünler hızlı kargoya verilir, kredi kartına 12 taksit imkânı sunulur ve satın alma sonrası 14 gün içinde iade hakkınız bulunur. Projenizde özel ölçü veya farklı debi ihtiyacı varsa imalat ve mühendislik desteği için bizimle iletişime geçebilirsiniz.
