Haviksan Kendinden Motorlu Salyangoz Fan HVK 248-190 - 1.900 m³/h

HVK 248-190 Salyangoz Fan: Basınçlı Hatlar İçin Yüksek Debi

Haviksan HVK 248-190, serinin büyük gövdeli modelidir: Ø248 mm bağlantı ağzı, 210 W motor ve serbest üflemede 1.900 m³/h debi. Salyangoz (radyal) gövde yapısı sayesinde bu fan yalnızca hava itmez, hattaki direnci yenerek havayı taşır. Kapalı hatta 650 Pa'a kadar statik basınç üretebilmesi, onu uzun kanal güzergâhları, dirsekli tesisatlar ve filtre içeren sistemler için doğru seçim yapar. Sektörde salyangoz fan, radyal fan veya kabinsiz santrifüj fan olarak da anılır.

Aksiyel fanların tıkandığı yerde bu model çalışmaya devam eder: aksiyel fan, önündeki direnç arttığında debisini hızla kaybeder; radyal fan ise basınç üretebildiği için debisinin büyük kısmını korur. Uzun bir kanal hattınız varsa veya hatta filtre/damper gibi kayıp yaratan elemanlar bulunuyorsa karşılaştırma HVK 248-190 lehine sonuçlanır.

Teknik Özellikler

Debi–Basınç İlişkisi: Doğru Fanı Nasıl Seçersiniz?

Bir fanın "kaç m³/h" bastığı tek başına anlam taşımaz; bu değer hattın direncine bağlıdır. Katalog eğrisi bu ilişkiyi verir: direnç (Pa) arttıkça debi düşer. Seçim yaparken önce tesisatınızın toplam basınç kaybını hesaplayın, sonra o basınçta fanın kaç m³/h verdiğine bakın.

Üretici, nominal çalışma noktasını yaklaşık 1.150 m³/h @ 400 Pa olarak işaretlemiştir — fanın en verimli çalıştığı bölge burasıdır. 1.150 m³/h, 3 metre tavan yüksekliğinde yaklaşık 35-40 m² bir mahalde saatte 10 hava değişimi demektir; atölye, imalathane veya orta ölçekli teknik hacim için tipik bir değerdir. Hattınızın direnci 400 Pa'ın üzerindeyse elde edeceğiniz debi bu rakamın altına iner.

Basınç kaybı hesabını nasıl yapacağınızı bilmiyorsanız basınç kaybı ve fan seçimi rehberimizi inceleyin ya da ölçülerinizi bize iletin, hesabı birlikte yapalım.

Ölçüler ve Montaj Yönleri (mm)

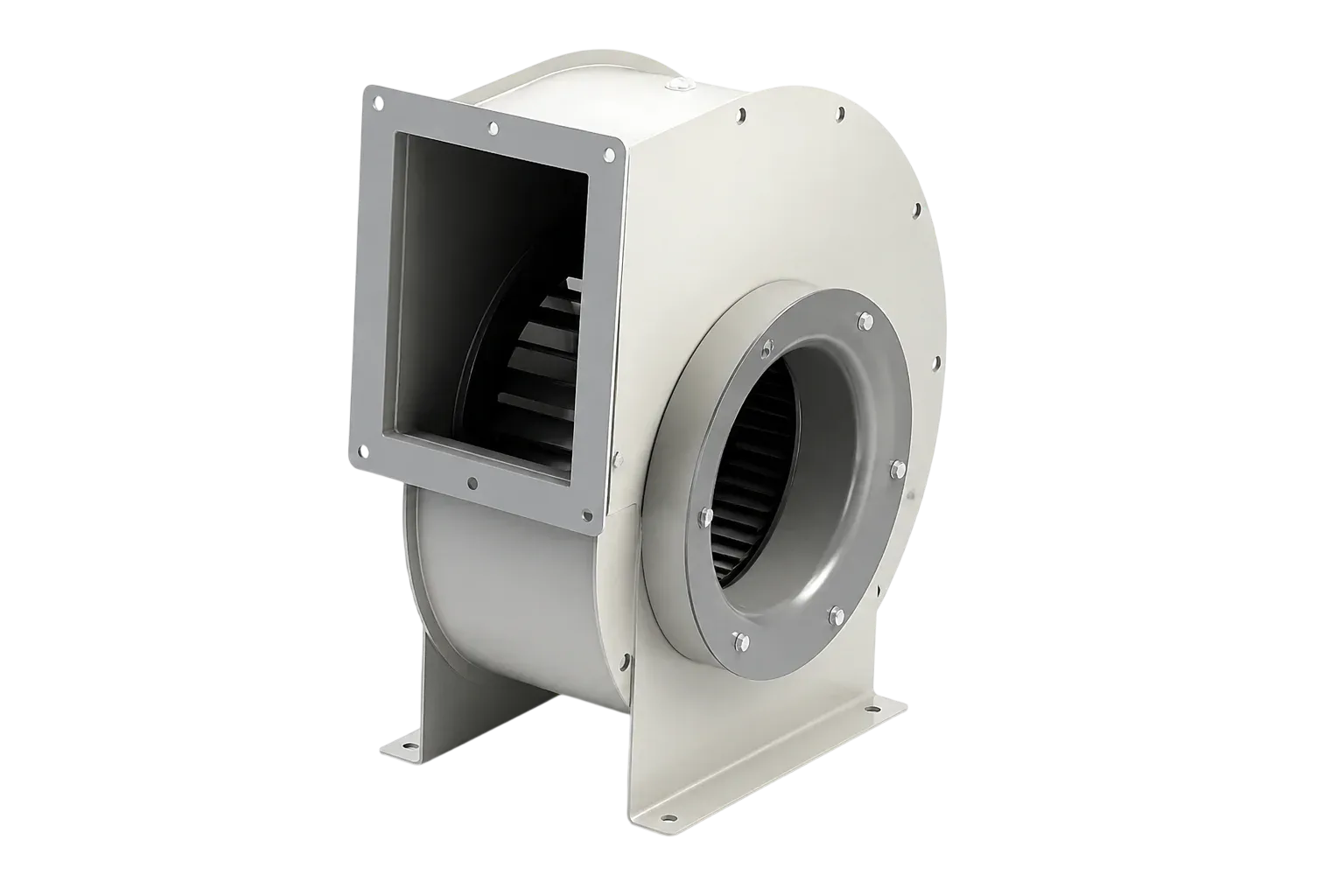

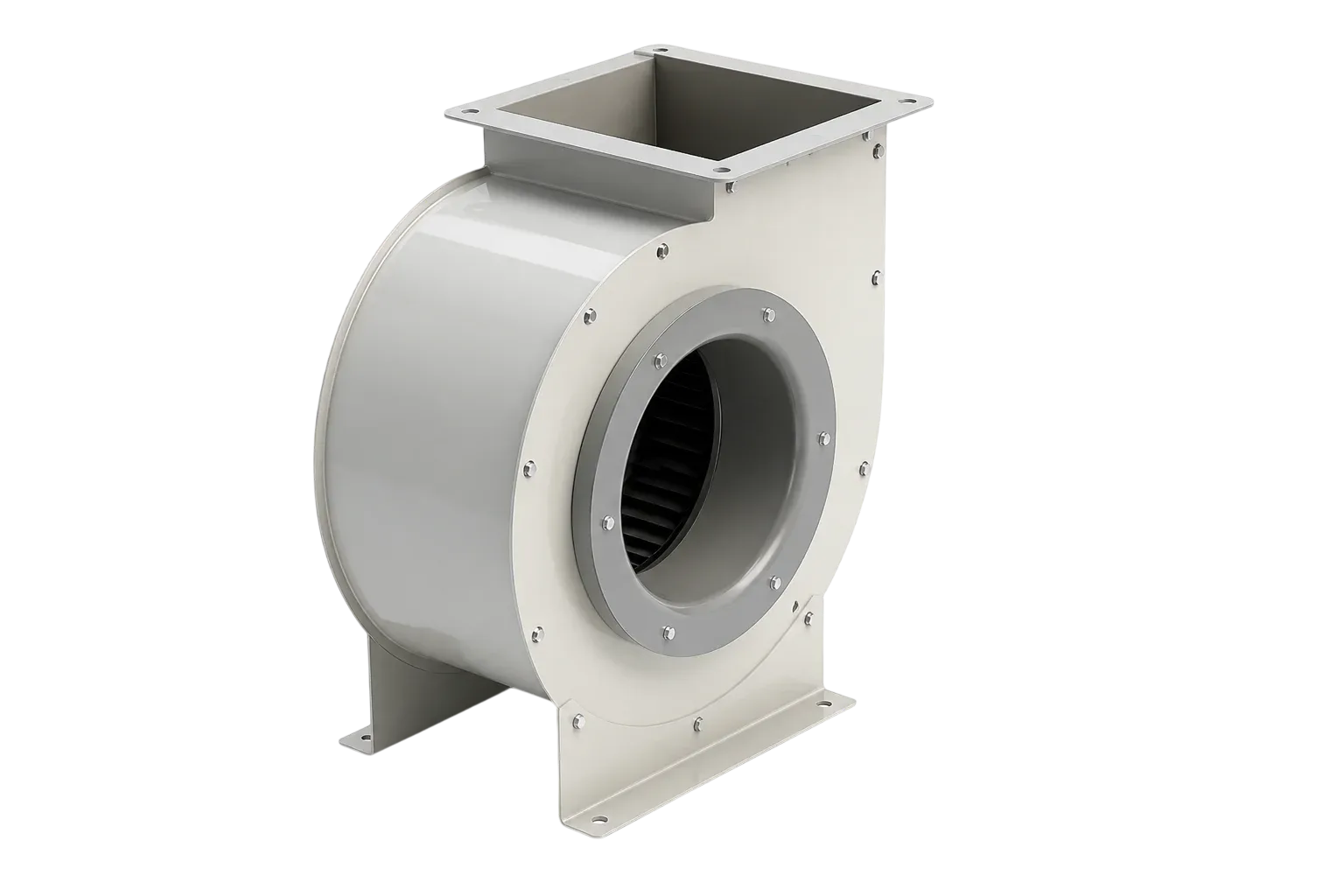

Fanın kendisi her üç montaj yönünde de aynıdır; salyangoz gövde tabana göre döndürüldüğü için çıkış ağzının baktığı yön ve buna bağlı toplam ölçüler değişir. Not: Tüm ölçüler mm cinsindendir.

Bağlantı ağzı çapı (ØD) her üç yönde de 248 mm'dir — katalog çizimlerinde hem emiş hem çıkış flanşı bu ölçüyle işaretlenmiştir. Ø250 sınıfı flexible boru ve kanal ekipmanı bu ağza uyum sağlar. Gövde 478 × 413 mm'ye kadar yer kapladığı için montaj noktasında bakım erişimi dahil yaklaşık 60 cm serbest alan planlayın.

HVK 248-190 Hangi İşlerde Kullanılır?

• Uzun kanal hatları: Fanın basınç üretme kabiliyeti, 10-20 metreyi bulan güzergâhlarda debinin çökmesini engeller.

• Atölye ve imalathane emişi: Makine üzeri noktasal emiş, kaynak/zımpara dumanı tahliyesi, talaş ve toz hatlarına destek.

• Filtreli sistemler: Filtre, hattın direncini artırır; bu modelin 650 Pa'lık basınç kapasitesi filtre kirlendikçe oluşan kayıp payını karşılar.

• Kazan dairesi, jeneratör ve trafo odası: Isı yüklü teknik hacimlerde sürekli taze hava / egzoz.

• Mutfak ve fırın egzoz hatlarında davlumbaz sonrası itici fan olarak.

Montaj ve Kullanım Notları

• Fanın emiş ve çıkış yönünü ters bağlamayın; gövde üzerindeki akış yönü işaretini esas alın.

• Üç montaj yönünden birini seçtikten sonra toplam ölçüleri yukarıdaki tablodan doğrulayın — A ve G ölçüleri yöne göre değişir.

• 210 W motorun titreşimi yapıya geçmesin: titreşim takozu ve fan ile kanal arasında esnek bağlantı kullanın.

• Debiyi düşürmek isterseniz hız anahtarı ile devri kademeli azaltın; hız düştükçe ses seviyesi de düşer.

• Daha yüksek debi veya sürekli ağır çalışma gerekiyorsa hücreli aspiratörleri; hattınız düşük basınçlı ve doğrudan kanal içiyse kanal tipi fanları değerlendirin.

Neden Havalandırma Pazarı'ndan Almalısınız?

• Üreticiden aracısız: HAVİKSAN üretimi, Ankara/Kahramankazan tesisinden doğrudan.

• Mühendislik desteği: Debi ve basınç kaybı hesabınızı birlikte yapalım — yanlış fan almanın maliyeti fanın kendisinden yüksektir.

• Özel imalat: Standart dışı montaj yönü ve ölçü taleplerinizi üretebiliriz.

• Stoktan hızlı kargo ve kredi kartına 12 taksit.

• 14 gün içinde iade hakkı ve satış sonrası teknik destek.
