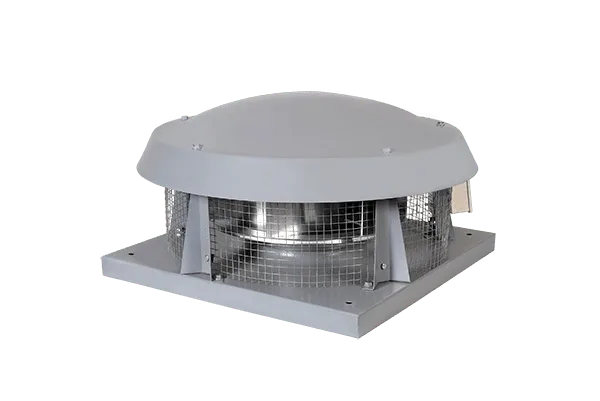

İÇTEN MOTORLU YATAY ATIŞLI ÇATI FANI CRDR 450 - 5900m³/h

CRDR 450 Kimin İçin?

5.900 m³/h debi, 3 metre tavan yüksekliğinde yaklaşık 196 m² bir mahalde saatte 10 hava değişimine karşılık gelir. Kapalı otoparklarda ise farklı hesaplanır: otoparklarda genelde saatte 6-10 hava değişimi istenir; 2,8 m yükseklikteki bir otoparkta 8 hava değişimi hedeflenirse bu fan yaklaşık 263 m²'lik bir bölümü karşılar.

Bu modelden itibaren fanlar genellikle projelendirilmiş sistemlerin parçası olur: kanal kesitleri, menfez alanları ve taze hava girişleri birlikte hesaplanır. Tek başına fan seçmek yerine sistemin tamamını değerlendirmek gerekir.

Yatay Atışlı Çatı Fanı Nasıl Çalışır?

Bu fanlar havayı binadan çekip çatı seviyesinde yatay yönde dışarı atar. Radyal (salyangoz tipi) pervane, havayı çevresel yönde savurduğu için tahliye havası kubbe şapkasının altından yanlara dağılır. Yatay atışın pratik faydası şudur: dışarı atılan kirli hava, çatıdaki taze hava girişlerine veya komşu bacalara geri karışmakta zorlanır.

Kubbe şapkası yağmur ve karın gövde içine düşmesini engeller. Dıştan rotorlu direkt akuple motor, üzerinden geçen hava akımıyla soğur; kayış-kasnak bulunmadığı için aşınan parça sayısı azdır ve fan sürekli (7/24) çalışmaya uygundur.

Katalog debisi ile gerçek debi

Ürün adındaki debi serbest üfleme değeridir. Fan doğrudan çatıya oturuyorsa kayıp düşüktür; ancak altında kanal, dirsek veya filtre varsa direnç artar. Hat direnci kabaca ΔP = R × L ile tahmin edilir, her 90° dirsek 10-15 Pa ekler. Kayıp yüksekse bir üst modele çıkmak, aynı fanı zorlamaktan daha ekonomiktir.

Çatı Montajının Kritik Noktaları

Fan, su yalıtımı yapılmış bir kaide (podyum) üzerine oturtulmalıdır; doğrudan çatı membranı üzerine montaj hem sızıntı hem titreşim sorunu yaratır. Elektrik bağlantısı suya karşı korumalı buatla yapılmalı, kablo girişi aşağı bakmalıdır. Gövde ile kanal arasında esnek bağlantı kullanmak, titreşimin yapıya geçmesini engeller.

Bakım ve Ömür

Çatı fanları açık havada çalıştığı için toz, yaprak ve yağ birikintisi pervane dengesini bozabilir. Yılda en az bir kez (mutfak egzozunda daha sık) temizlik yapılmalıdır. Yağ buharı taşıyan hatlarda fan öncesinde yağ tutucu filtre kullanmak, pervane ömrünü belirgin biçimde uzatır.

Bu Model Size Uygun mu?

• Uygundur: ~196 m² üretim alanı (10 hava değişimi) veya ~263 m² kapalı otopark (8 hava değişimi).
• Yetersiz kalır: fabrika hacmi ve büyük mutfaklar için CRDR 500 (8.000 m³/h) gerekir.
• Fazla gelebilir: imalathane ölçeğinde CRDR 400 (3.620 m³/h) yeterlidir.

Montaj ve Kullanım Notları

• Otopark uygulamalarında karbonmonoksit sensörüne bağlı otomatik devreye alma yaygın bir çözümdür.
• Kaide dayanımını fan ağırlığına göre kontrol ettirin; bu ölçekte yapısal hesap gerekebilir.
• Kanal kesitini daraltmayın; ana kolonlarda daralma tüm sistemin debisini düşürür.
• Taze hava girişini fan tarafından uzağa konumlandırın; hava tüm hacmi süpürsün.
• Esnek bağlantı ve titreşim takozu bu ağırlıkta zorunlu sayılmalıdır.

Teknik Özellikler

Tamamlayıcı Ürünler

• Flexible boru — fan ile kanal arasında titreşim yalıtan esnek bağlantı sağlar.
• Hız anahtarı — gece/gündüz farklı debi ihtiyacında devri kademeli ayarlar.
• Menfez ve panjur — emiş ucunda hava dağılımını düzenler.
• Kauçuk izolasyon — kanal hattında ses ve yoğuşma kontrolü sağlar.

Doğru modeli seçmekte tereddüt ederseniz mahal ölçülerinizi ve kanal güzergâhınızı iletin; debi hesabını birlikte yapalım. Hesabı kendiniz yapmak isterseniz hava debisi nasıl hesaplanır rehberimizden yararlanabilir, diğer sorularınız için sıkça sorulan sorular sayfamıza göz atabilirsiniz.
