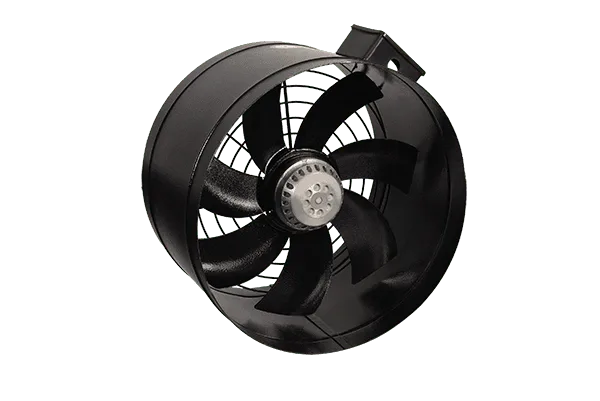

Boru Tipi Aksiyel Fan AYBT Ø200 1200 m³/h

AYBT Ø200 Kimin İçin?

Serinin en dar gövdeli modelidir ve 1.200 m³/h debi verir. 3 metre tavan yüksekliğinde bu debi yaklaşık 40 m² bir mahalde saatte 10 hava değişimine karşılık gelir. Asıl kullanım yeri asma tavan içinden geçen Ø200 kanal hatlarıdır: WC grubu, ofis odası, küçük mutfak destek egzozu.

Duvar tipi modellerden farkı montaj biçimidir. Fan görünmez, kanalın içinde çalışır; bu da estetik kaygının olduğu ofis ve mağaza uygulamalarında tercih sebebidir.

Boru Tipi Aksiyel Fan Nasıl Çalışır?

Boru tipi aksiyel fan, silindirik gövdesiyle doğrudan kanal hattının içine yerleştirilir; kanal iki ucundan fan gövdesine bağlanır ve fan hattın bir parçası hâline gelir. Pervane, hava akışıyla aynı eksende döner ve havayı ileri iter. Duvar tipi modellerin aksine ayrı montaj çerçevesi veya kasa gerekmez.

Dıştan rotorlu motor yapısı sayesinde motor hava akımıyla soğur; gövde kısa kalır ve dar asma tavan boşluklarına sığar.

Kanal çapı neden fan çapıyla aynı olmalı?

Fan ağzından daha dar bir kanala geçiş yapmak, o noktada hava hızını artırır ve ek basınç kaybı yaratır. Sonuç: fan aynı devirde dönmeye devam eder ama taşınan hava miktarı düşer, ses seviyesi yükselir. Çap farkı varsa daraltma yerine konik adaptör kullanılmalıdır.

Katalog debisi ile gerçek debi

Ürün adındaki debi serbest üfleme değeridir. Gerçek debi, hattın toplam direncine göre düşer; direnç kabaca ΔP = R × L ile tahmin edilir ve her 90° dirsek 10-15 Pa ekler. Aksiyel yapı yüksek dirence karşı zayıf olduğundan uzun, çok dirsekli veya filtreli hatlarda kanal tipi radyal fan tercih edilmelidir.

Bakım Erişimi

Kanal içine gömülü fanın en sık yaşanan sorunu bakım erişimidir. Fanın hemen öncesine bir kontrol kapağı bırakılmazsa, temizlik için kanalın sökülmesi gerekir. Pervanede biriken toz dengesizlik ve titreşim yarattığı için periyodik temizlik şarttır.

Bu Model Size Uygun mu?

• Uygundur: Ø200 kanal hattı, ~40 m² mahal, asma tavan içi gizli montaj, kısa güzergâh.
• Yetersiz kalır: daha büyük hacim/kanal için AYBT Ø250 (1.800 m³/h) tercih edin.
• Alternatif: fan duvara doğrudan monte edilecekse AYDR Ø200 duvar tipi modeli daha uygundur.

Montaj ve Kullanım Notları

• Gövde üzerindeki akış yönü okuna uyun; ters bağlanan fan debisinin önemli bölümünü kaybeder.
• Kanal çapını Ø200'de tutun; daraltma direnç yaratır ve sesi artırır.
• Fanı askıya alırken titreşim takozlu askı kullanın, betona rijit bağlamayın.
• Fanın hemen öncesine kontrol kapağı bırakın; temizlik için kanal sökmek zorunda kalmazsınız.
• Yoğuşma ihtimali olan hatlarda fanı hafif eğimle monte edip su birikmesini önleyin.

Teknik Özellikler

Tamamlayıcı Ürünler

• Kontrol kapağı — kanal içindeki fana bakım erişimi sağlar.
• Flexible boru — fan ile kanal arasında titreşim yalıtan esnek bağlantı.
• Hız anahtarı — kademeli devir kontrolü, gece kullanımında ses avantajı.
• Menfez — kanal ucunda hava dağılımını düzenler.

Doğru modeli seçmekte tereddüt ederseniz mahal ölçülerinizi ve kanal güzergâhınızı iletin; debi hesabını birlikte yapalım. Hesabı kendiniz yapmak isterseniz hava debisi nasıl hesaplanır rehberimizden yararlanabilir, diğer sorularınız için sıkça sorulan sorular sayfamıza göz atabilirsiniz.
