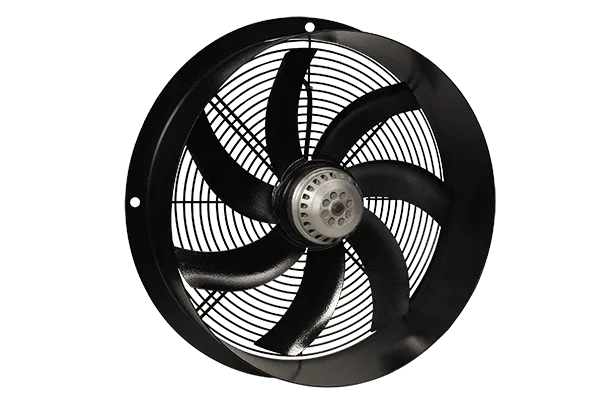

Dıştan Rotorlu Aksiyel Fan AYDR Ø200 1200 m³/h

AYDR Ø200 Kimin İçin?

Serinin en küçük gövdeli modelidir ve 1.200 m³/h debi verir. 3 metre tavan yüksekliğinde bu debi, yaklaşık 40 m² bir mahalde saatte 10 hava değişimine karşılık gelir: küçük bir depo, çok kabinli WC grubu, kombi/pano odası veya tek bölümlü bir teknik hacim bu ölçeğin tipik örnekleridir.

Ø200 gövde, standart bir duvar açıklığına kolayca sığar ve inceltilmiş montaj derinliği sayesinde dar duvar kesitlerinde de çalışır. Doğrudan dışarı atış yapan uygulamalarda debisinin neredeyse tamamını kullanabilirsiniz.

Dıştan Rotorlu Aksiyel Fan Nasıl Çalışır?

Aksiyel fan, pervanesini hava akışıyla aynı eksende döndürerek havayı doğrudan ileri iter. Dıştan rotorlu yapıda motorun rotoru pervanenin göbeğiyle bütünleşiktir: motor, üzerinden geçen hava akımıyla sürekli soğutulur. Bu sayede ayrı soğutma kanadına gerek kalmaz, gövde kısalır ve fan aynı debideki klasik motorlu modellere göre genelde daha sessiz çalışır.

Dairesel kasa yapısı duvara veya pencere boşluğuna doğrudan montaja uygundur; metal kanatlı pervane sıcaklığa ve mekanik yüke dayanıklıdır.

Katalog debisi ile gerçek debi neden farklıdır?

Ürün adındaki debi, fanın serbest üflemede (direnç sıfırken) taşıdığı hava miktarıdır. Aksiyel fanlar basınç üretmekte zayıftır; önlerine kanal, dirsek veya filtre girdiğinde debileri hızla düşer. Hat direnci kabaca ΔP = R × L ile tahmin edilir (R: metre başına kayıp, L: uzunluk) ve her 90° dirsek bu değere yaklaşık 10-15 Pa ekler.

Bu yüzden dıştan rotorlu duvar tipi fanlar en verimli şekilde doğrudan dışarı atış yapan uygulamalarda kullanılır. Hattınız uzun veya çok dirsekliyse fanı zorlamak yerine salyangoz (radyal) fana geçmek doğru çözümdür.

Taze Hava Dengesi

Egzoz fanı emdiği havaya eşdeğer bir havanın mahale girmesini gerektirir. Giriş yoksa negatif basınç oluşur; fan aynı devirde dönse bile taşınan hava azalır ve kapılar zor açılır. Taze hava girişi panjur, menfez veya kapı altı boşluğuyla planlanmalıdır.

Bakım ve Ömür

Fanın ömrünü belirleyen iki şey pervane dengesi ve motor soğumasıdır. Pervanede biriken toz ve yağ dengesizlik yaratır; dengesizlik titreşime, titreşim rulman aşınmasına yol açar. Periyodik temizlik (tozlu ortamda daha sık) yapılmalı, fan çevresindeki hava dolaşımı engellenmemelidir.

Bu Model Size Uygun mu?

• Uygundur: 40 m²'ye kadar mahal, doğrudan dışarı atış, kısa kanal, sürekli çalışma.
• Yetersiz kalır: daha büyük hacim için AYDR Ø250 (1.800 m³/h) modeline çıkın.
• Alternatif: fan kanal hattının içine gömülecekse duvar tipi yerine AYBT Ø200 boru tipi modeli tercih edin.

Montaj ve Kullanım Notları

• Duvar açıklığını gövdeden birkaç milimetre büyük bırakın; sıkışan kasa titreşimi yapıya iletir.
• Kasa ile duvar arasına conta veya sızdırmazlık bandı uygulayın; kaçak hava debiyi düşürür.
• Karşı tarafta taze hava girişi bırakın; kapı altı boşluğu bu ölçekte çoğu zaman yeterlidir.
• Dış yüze panjur takarken serbest geçiş alanının fan ağzından küçük olmamasına dikkat edin.
• Elektrik bağlantısını nem korumalı buatla yapın; dış cephede kablo girişi aşağı baksın.

Teknik Özellikler

Tamamlayıcı Ürünler

• Panjur ve menfez — dış cephe çıkışında yağmur ve haşere girişini engeller.
• Hız anahtarı — devri kademeli düşürerek debi, ses ve tüketimi birlikte azaltır.
• Flexible boru — fanı kısa bir kanal parçasıyla esnek biçimde bağlar.
• Kauçuk izolasyon — titreşim ve ses geçişini sınırlar.

Doğru modeli seçmekte tereddüt ederseniz mahal ölçülerinizi ve kanal güzergâhınızı iletin; debi hesabını birlikte yapalım. Hesabı kendiniz yapmak isterseniz hava debisi nasıl hesaplanır rehberimizden yararlanabilir, diğer sorularınız için sıkça sorulan sorular sayfamıza göz atabilirsiniz.
