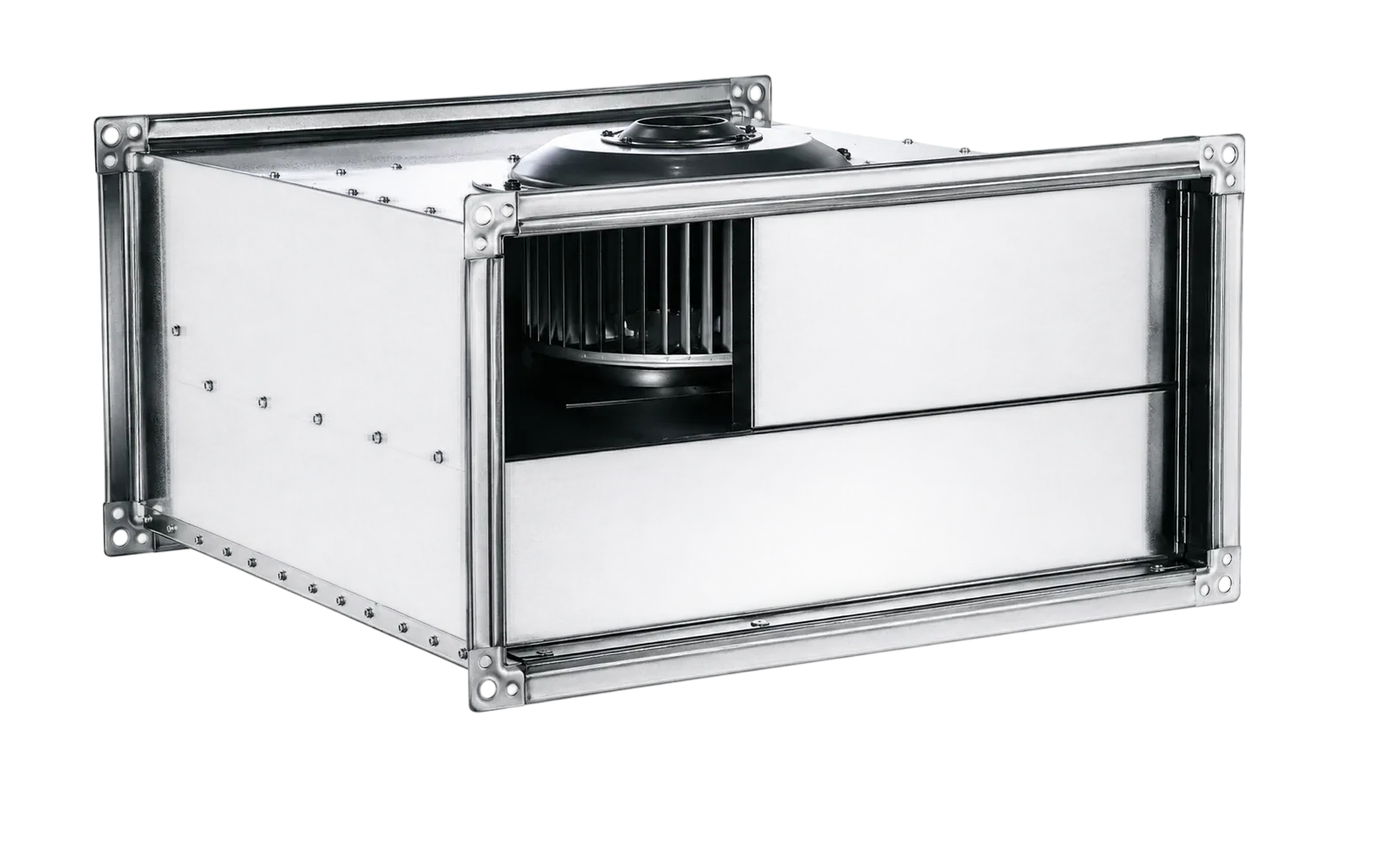

BVN Dikdörtgen Kanal Fanı BSKF 50-30 2100 m³/h

BVN Dikdörtgen Kanal Fanı BSKF 50-30 2100 m³/h, sık kanatlı dikdörtgen kanal fanı grubunda 2.100 m³/h hava debisiyle çalışan bir üründür. Sık kanatlı pervane yapısı sayesinde aynı gövde ölçüsünde daha yüksek statik basınç üretebilen bu seri, dar hacimli kanal sistemleri için geliştirilmiştir. Açılabilir kapak sayesinde periyodik temizlik, fanı kanaldan ayırmadan yapılabilir.

Serinin bu ölçüsü 2.100 m³/h hava debisi üretir; aşağıdaki bölümde bu debinin ne kadarlık bir mahal veya hattı beslediğini adım adım hesapladık. Motor gücü 675 W, besleme gerilimi 230 V ve anma devri 1300 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

2.100 m³/h değerini somutlaştırmak için hava değişim sayısına göre üç senaryo çıkardık. Hesapta tavan yüksekliği 3 m alınmıştır:

• Saatte 6 hava değişimi (ofis, mağaza ve toplantı odası): 350 m³ hacim, yani yaklaşık 117 m² alan.
• Saatte 8 hava değişimi (kafe, restoran salonu ve yoğun kullanımlı ofis): 263 m³ hacim, yani yaklaşık 88 m² alan.
• Saatte 12 hava değişimi (WC, duş, soyunma odası gibi ıslak hacimler): 175 m³ hacim, yani yaklaşık 58 m² alan.
• Kanal kesiti: 50x30 cm, yani 0,15 m² serbest alan.
• Kanal içi hava hızı: Bu kesitte 2.100 m³/h için ortalama hız yaklaşık 3,9 m/s olur. Bu değer konfor havalandırması için önerilen bandın içindedir ve düşük gürültü anlamına gelir.
• Ses seviyesi: 58 dB. Bu değer normal konuşma seviyesine yakındır; teknik hacim veya asma tavan içi montajda ortama yansıyan ses belirgin şekilde azalır.
• Enerji tüketimi: 675 W anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 5,4 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 990 - 4.250 m³/h aralığında 5 modelden oluşur; 2.100 m³/h ile küçükten büyüğe 3. sıradadır ve serinin orta bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Seçimi yaparken yalnızca mahal büyüklüğüne değil, hattaki toplam dirence de bakın. İki fan aynı debiyi verirken farklı basınç üretebilir ve uzun hatlarda yalnızca yüksek basınçlı olan işi görür.

Ne İşe Yarar (Halk Diliyle)

Kanal hattınız uzunsa, çok dirsek içeriyorsa veya filtre varsa normal bir kanal fanı yeterli gelmez. Bu model sık kanatlı pervanesiyle o direnci aşacak itiş gücünü üretir ve havayı hattın sonuna kadar taşır.

Serideki bu model saatte 2.100 m³ hava taşır. Bu rakam soyut gelebilir; yukarıdaki kapasite bölümünde onu doğrudan metrekareye çevirdik. Doğru ürünü seçtiğinizden emin değilseniz mahal ölçülerinizi ve hat bilgilerinizi paylaşarak mühendislik ekibimizden destek isteyebilirsiniz.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BSKF 50-30
• Ürün tipi: Sık kanatlı dikdörtgen kanal fanı
• Debi: 2100 m³/h
• Güç: 675 W
• Voltaj: 230 V
• Frekans: 50 Hz
• Akım: 3 A
• Devir: 1300 d/dk
• Ses Seviyesi: 58 dB
• Kanat Tipi: Geriye Eğimli
• Yalıtım Sınıfı: F
• Koruma Sınıfı: IP44
• Ağırlık: 23 kg
• Önerilen Hız Kontrol: BSC2

Listedeki değerler üreticinin güncel kataloğundan alınmıştır; uydurma veya tahmini bir veri içermez. Şartname çalışmanız için performans eğrisi veya boyut çizimi gerekiyorsa satış ve mühendislik ekibimizden talep edebilirsiniz.

Kullanım Alanları

Aşağıdaki kullanım senaryoları, bu ürün grubunun tipik uygulama alanlarını özetler:

• Çok katlı binalarda ortak egzoz kolonları
• Otel ve yurt binalarında merkezi havalandırma
• Yüksek basınç kaybı olan endüstriyel kanal tesisatları
• Uzun ve dirençli dikdörtgen kanal hatları

Montaj ve Seçim Notları

Aşağıdaki notlar, bu ürün grubunda performans kaybının en sık görülen nedenlerini önlemek içindir:

• Askı ve taşıma: Ürünün ağırlığı kanal hattına bindirilmemeli; bağımsız askı çubukları veya kelepçelerle taşıyıcı yapıya sabitlenmelidir.
• Servis erişimi: Montaj noktasının hizasına bir kontrol kapağı bırakın; periyodik temizlik ve bakım için erişim gerekir.
• Konum seçimi: Ürünü dirsek, damper veya kesit değişiminin hemen çıkışına değil, mümkünse iki tarafında düz hat bulunan bir noktaya yerleştirin.
• Koruma sınıfı: IP44 sınıfındaki bu ürün, montaj noktasının su ve toz maruziyeti bu sınıfın kapsamında kalacak şekilde seçilmelidir.
