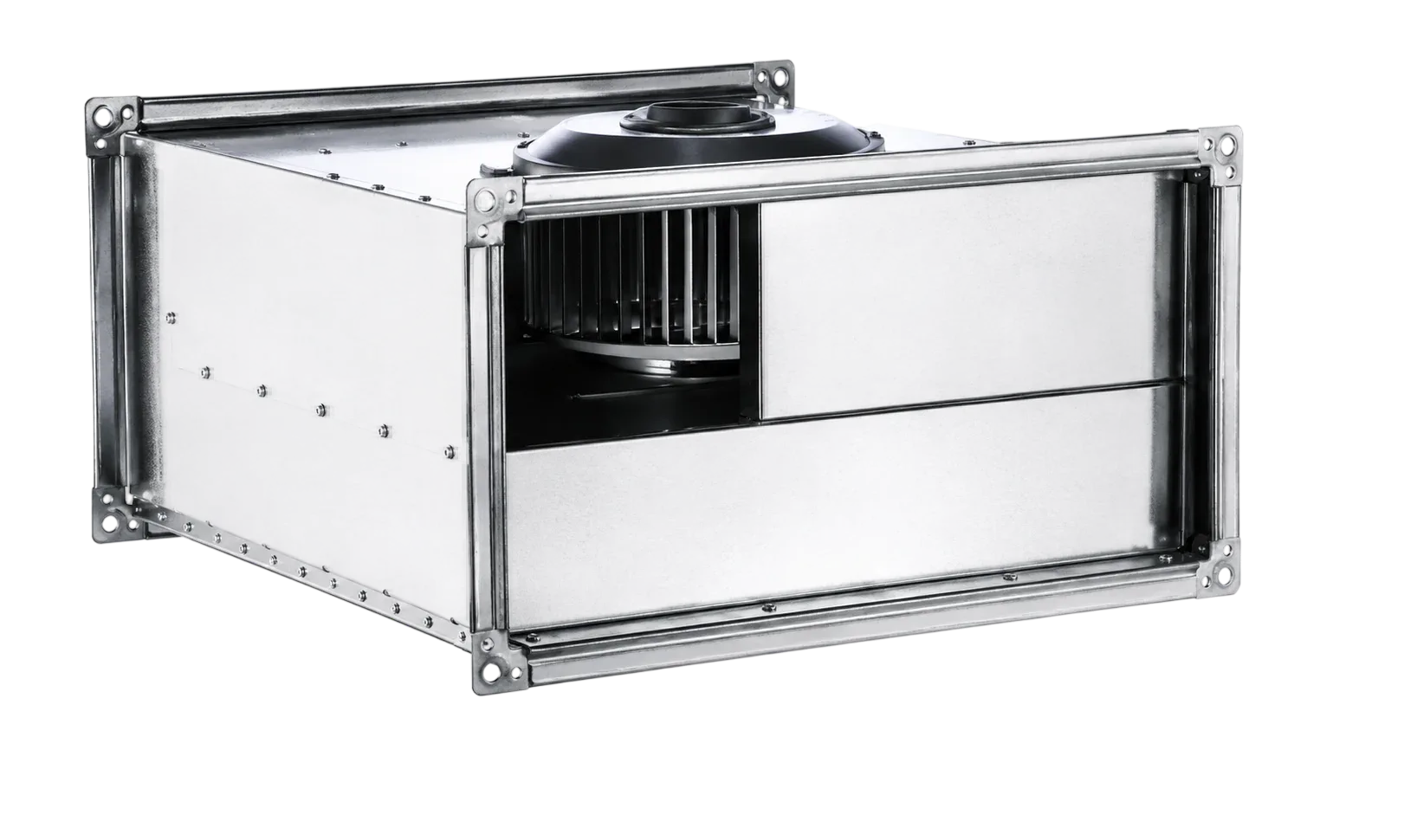

BVN Dikdörtgen Kanal Fanı BSKF 60-30 2950/2090 m³/h

BVN sık kanatlı dikdörtgen kanal fanı serisinin bir üyesi olan BVN Dikdörtgen Kanal Fanı BSKF 60-30 2950/2090 m³/h, sık kanatlı pervane yapısı sayesinde aynı gövde ölçüsünde daha yüksek statik basınç üretebilen bu seri, dar hacimli kanal sistemleri için geliştirilmiştir. Açılabilir kapak sayesinde periyodik temizlik, fanı kanaldan ayırmadan yapılabilir.

Serinin bu ölçüsü 2.950 m³/h hava debisi üretir; aşağıdaki bölümde bu debinin ne kadarlık bir mahal veya hattı beslediğini adım adım hesapladık. Motor gücü 1335/720 W, besleme gerilimi 380 Δ/λ V ve anma devri 1200/850 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

Seçim yaparken tek başına debi rakamı yeterli değildir; o debinin kaç m³ hacmi kaç kez yenileyebildiği önemlidir. 2.950 m³/h için 3 m tavan yüksekliğinde şu tablo çıkar:

• Saatte 6 hava değişimi (ofis, mağaza ve toplantı odası): 492 m³ hacim, yani yaklaşık 164 m² alan.
• Saatte 8 hava değişimi (kafe, restoran salonu ve yoğun kullanımlı ofis): 369 m³ hacim, yani yaklaşık 123 m² alan.
• Saatte 12 hava değişimi (WC, duş, soyunma odası gibi ıslak hacimler): 246 m³ hacim, yani yaklaşık 82 m² alan.
• Kanal kesiti: 60x30 cm, yani 0,18 m² serbest alan.
• Kanal içi hava hızı: Bu kesitte 2.950 m³/h için ortalama hız yaklaşık 4,6 m/s olur. Bu değer konfor havalandırması için önerilen bandın içindedir ve düşük gürültü anlamına gelir.
• Ses seviyesi: 60 dB. Bu değer normal konuşma seviyesine yakındır; teknik hacim veya asma tavan içi montajda ortama yansıyan ses belirgin şekilde azalır.
• Enerji tüketimi: 1335/720 W anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 10,68 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 990 - 4.250 m³/h aralığında 5 modelden oluşur; 2.950 m³/h ile küçükten büyüğe 4. sıradadır ve serinin orta bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Yukarıdaki değerler, kanal hattının kısa ve düşük dirençli olduğu durumlar için yol gösterici bir üst çerçevedir. Uzun hatlar, çok sayıda dirsek, filtre ve daraltılmış menfez kesitleri basınç kaybını arttırır; fanın gerçekte taşıdığı debi bu değerlerin altına iner.

Ne İşe Yarar (Halk Diliyle)

Kanal hattınız uzunsa, çok dirsek içeriyorsa veya filtre varsa normal bir kanal fanı yeterli gelmez. Bu model sık kanatlı pervanesiyle o direnci aşacak itiş gücünü üretir ve havayı hattın sonuna kadar taşır.

Elinizdeki model saatte 2.950 m³ hava kapasitesine sahiptir. Aynı ailede daha küçük ve daha büyük debili seçenekler de bulunur; ihtiyacınızdan büyük seçmek gereksiz enerji tüketimi demektir. Ürünün elektrik bağlantısı, etiket değerlerine uygun biçimde yetkili bir elektrikçi tarafından yapılmalıdır.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BSKF 60-30
• Ürün tipi: Sık kanatlı dikdörtgen kanal fanı
• Debi: 2950/2090 m³/h
• Güç: 1335/720 W
• Voltaj: 380 Δ/λ V
• Frekans: 50 Hz
• Akım: 2,43/1,32 A
• Devir: 1200/850 d/dk
• Ses Seviyesi: 60 dB
• Kanat Tipi: Geriye Eğimli
• Yalıtım Sınıfı: F
• Koruma Sınıfı: IP44
• Ağırlık: 36 kg
• Önerilen Hız Kontrol: BSCF15T

Yukarıdaki tüm değerler üretici katalog verisidir. Projeniz için ek doküman (boyut çizimi, performans eğrisi, uygunluk belgesi) gerekiyorsa bizimle iletişime geçmeniz yeterlidir.

Kullanım Alanları

Bu ürünün pratikte en sık karşılaşılan uygulama alanları şunlardır:

• Otel ve yurt binalarında merkezi havalandırma
• Yüksek basınç kaybı olan endüstriyel kanal tesisatları
• Uzun ve dirençli dikdörtgen kanal hatları
• Filtre kutusu bulunan havalandırma sistemleri

Montaj ve Seçim Notları

Ürünün beklenen performansı vermesi büyük ölçüde montaj kalitesine bağlıdır. Sahada en sık karşılaşılan noktalar:

• Servis erişimi: Montaj noktasının hizasına bir kontrol kapağı bırakın; periyodik temizlik ve bakım için erişim gerekir.
• Konum seçimi: Ürünü dirsek, damper veya kesit değişiminin hemen çıkışına değil, mümkünse iki tarafında düz hat bulunan bir noktaya yerleştirin.
• Hız kontrolü: Debinin kademeli düşürülmesi isteniyorsa ürünle uyumlu bir hız kontrol ünitesi kullanılmalıdır; uyumluluk için sipariş öncesi danışmanızı öneririz.
• Koruma sınıfı: IP44 sınıfındaki bu ürün, montaj noktasının su ve toz maruziyeti bu sınıfın kapsamında kalacak şekilde seçilmelidir.
