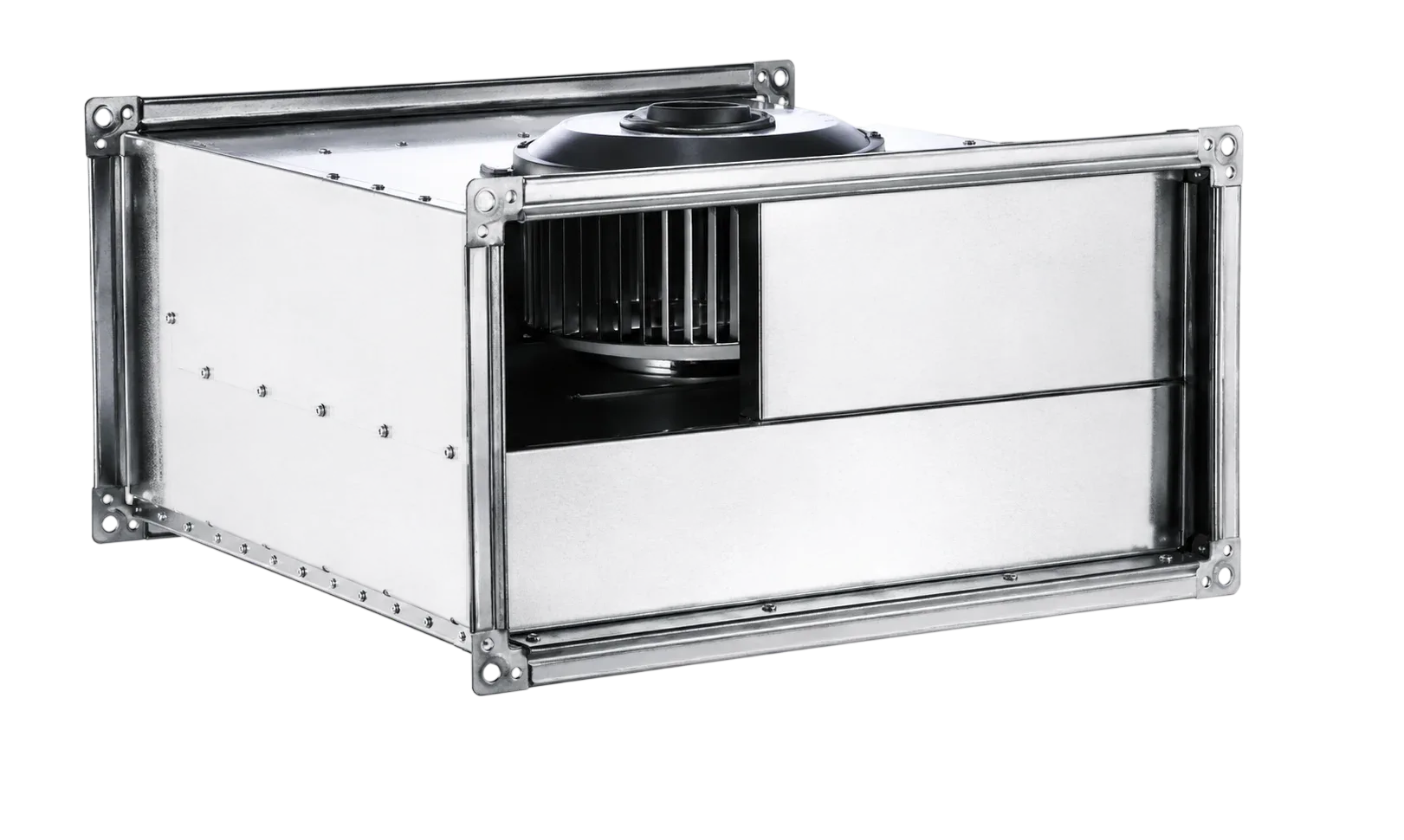

BVN Dikdörtgen Kanal Fanı BSKF 60-35 4250/2830 m³/h

BVN Dikdörtgen Kanal Fanı BSKF 60-35 4250/2830 m³/h, BVN sık kanatlı dikdörtgen kanal fanı ailesinin BSKF 60-35 kodlu modelidir. Sık kanatlı pervane yapısı sayesinde aynı gövde ölçüsünde daha yüksek statik basınç üretebilen bu seri, dar hacimli kanal sistemleri için geliştirilmiştir. Açılabilir kapak sayesinde periyodik temizlik, fanı kanaldan ayırmadan yapılabilir.

Serinin bu ölçüsü 4.250 m³/h hava debisi üretir; aşağıdaki bölümde bu debinin ne kadarlık bir mahal veya hattı beslediğini adım adım hesapladık. Motor gücü 1755/880 W, besleme gerilimi 380 Δ/λ V ve anma devri 1200/800 d/dk olarak katalogda tanımlanmıştır.

Ölçü ve Kapasite Rehberi

Bir mahalde ihtiyaç duyulan hava miktarı, hacim × saatteki hava değişim sayısı ile bulunur. Bu modelin debisi 4.250 m³/h olarak sabit olduğuna göre işlemi tersine çevirip kapsayabileceği hacmi çıkarabiliriz (tavan yüksekliği 3 m kabul edilmiştir):

• Saatte 6 hava değişimi (ofis, mağaza ve toplantı odası): 708 m³ hacim, yani yaklaşık 236 m² alan.
• Saatte 8 hava değişimi (kafe, restoran salonu ve yoğun kullanımlı ofis): 531 m³ hacim, yani yaklaşık 177 m² alan.
• Saatte 12 hava değişimi (WC, duş, soyunma odası gibi ıslak hacimler): 354 m³ hacim, yani yaklaşık 118 m² alan.
• Kanal kesiti: 60x35 cm, yani 0,21 m² serbest alan.
• Kanal içi hava hızı: Bu kesitte 4.250 m³/h için ortalama hız yaklaşık 5,6 m/s olur. Bu değer ticari ve endüstriyel hatlar için tipik değerdir.
• Ses seviyesi: 62 dB. Bu değer yüksek sayılır; mahal içine yakın montajlarda susturucu ve esnek bağlantı kullanılması önerilir.
• Enerji tüketimi: 1755/880 W anma gücüyle, günde 8 saat tam yükte çalıştığında yaklaşık 14,04 kWh tüketim oluşur. Hız kontrol ünitesiyle devir düşürüldüğünde bu değer belirgin şekilde azalır.
• Aile içindeki yeri: Bu seri 990 - 4.250 m³/h aralığında 5 modelden oluşur; 4.250 m³/h ile küçükten büyüğe 5. sıradadır ve serinin üst bandında yer alır. İhtiyacınız bu değerin hemen üstündeyse bir sonraki ölçüye çıkmak, fanı sürekli tam yükte çalıştırmaktan daha verimlidir.

Bu hesap, sistemin ideal koşulda çalıştığı varsayımına dayanır. Sahadaki hat uzunluğu, dirsek sayısı ve filtre direnci arttıkça gerçek debi düşer; bu nedenle sınırda kalan seçimlerde bir üst modele çıkmak daha güvenli olur.

Ne İşe Yarar (Halk Diliyle)

Kanal hattınız uzunsa, çok dirsek içeriyorsa veya filtre varsa normal bir kanal fanı yeterli gelmez. Bu model sık kanatlı pervanesiyle o direnci aşacak itiş gücünü üretir ve havayı hattın sonuna kadar taşır.

Bu ölçü, saatte 4.250 m³ havayı hareket ettirecek şekilde boyutlandırılmıştır; kabaca söylemek gerekirse orta büyüklükte bir odanın havasını dakikalar içinde tamamen değiştirir. Montaj öncesinde ürünün etiket değerlerini mevcut tesisatınızla karşılaştırmanız, sonradan yaşanacak uyumsuzlukların önüne geçer.

Teknik Özellikler

• Marka: BVN
• Model / Stok Kodu: BSKF 60-35
• Ürün tipi: Sık kanatlı dikdörtgen kanal fanı
• Debi: 4250/2830 m³/h
• Güç: 1755/880 W
• Voltaj: 380 Δ/λ V
• Frekans: 50 Hz
• Akım: 3,2/1,6 A
• Devir: 1200/800 d/dk
• Ses Seviyesi: 62 dB
• Kanat Tipi: Geriye Eğimli
• Yalıtım Sınıfı: F
• Koruma Sınıfı: IP44
• Ağırlık: 44 kg
• Önerilen Hız Kontrol: BSCF22T

Bu tablo katalog değerlerini birebir yansıtır. Sahadaki gerçek çalışma noktası, hattın direncine bağlı olarak katalog değerinden farklılaşabilir; seçim öncesinde hat hesabı yapılmasını öneririz.

Kullanım Alanları

Serinin bu modeli aşağıdaki uygulamalarda yaygın olarak tercih edilir:

• Yüksek basınç kaybı olan endüstriyel kanal tesisatları
• Uzun ve dirençli dikdörtgen kanal hatları
• Filtre kutusu bulunan havalandırma sistemleri
• Çok katlı binalarda ortak egzoz kolonları

Montaj ve Seçim Notları

Doğru ürünü seçmek kadar doğru monte etmek de önemlidir; aşağıdaki maddeler işletmeye alma sürecinde tekrar eden konuları özetler:

• Konum seçimi: Ürünü dirsek, damper veya kesit değişiminin hemen çıkışına değil, mümkünse iki tarafında düz hat bulunan bir noktaya yerleştirin.
• Hız kontrolü: Debinin kademeli düşürülmesi isteniyorsa ürünle uyumlu bir hız kontrol ünitesi kullanılmalıdır; uyumluluk için sipariş öncesi danışmanızı öneririz.
• Elektrik bağlantısı: Bağlantı, ürün etiketindeki değerlere uygun şekilde yetkili bir elektrikçi tarafından yapılmalıdır.
• Taşıma: 44 kg ağırlığındaki ürünün montajı en az iki kişiyle veya kaldırma ekipmanıyla yapılmalı, askı elemanları bu yüke göre seçilmelidir.
