Kapaklı Flanşlı Aksiyel Aspiratör Modelleri ve Fiyatları

Kapaklı ve Flanşlı Aksiyel Aspiratör Nedir?

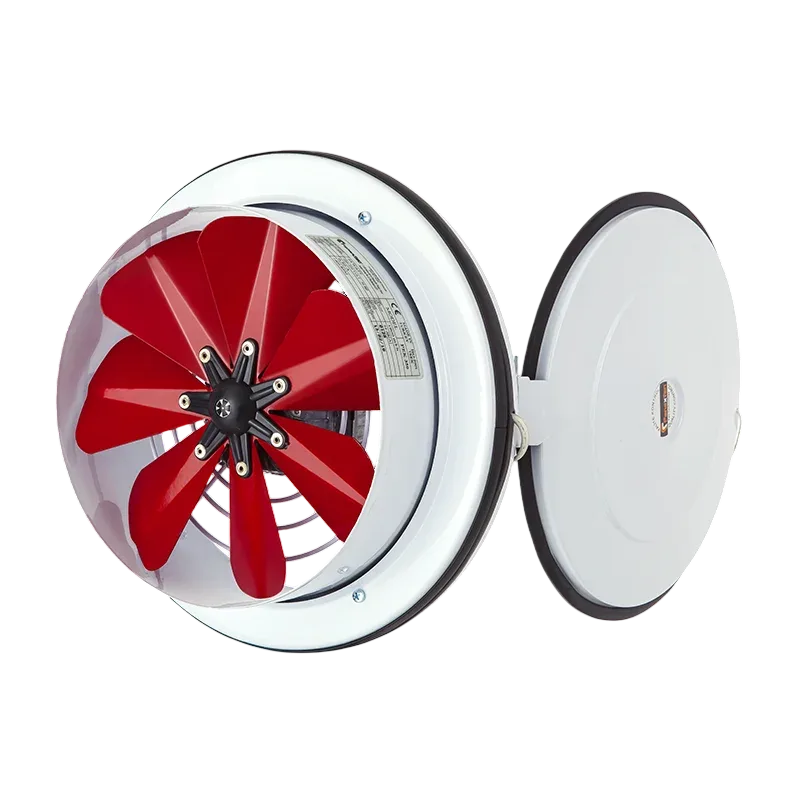

Kapaklı ve flanşlı aksiyel aspiratör, pervanesi hava akışıyla aynı eksende dönen aksiyel tip bir fanın, atış tarafında yerçekimiyle çalışan kapak (panjur) kanatları ve gövdesinde cıvatalı flanş bağlantısı bulunan modelidir. Fan çalıştığında kapak kanatları hava basıncıyla açılır; fan durduğunda kanatlar kendi ağırlığıyla kapanarak dışarıdan içeriye soğuk hava, toz, yaprak ve böcek girişini engeller. Bu sayede özellikle dış duvara veya dışarıya açılan bir kanal ağzına monte edilen fanlarda, cihaz kapalıyken oluşan ters hava akışı (baca çekişi) sorunu ortadan kalkar. Sektörde bu ürün grubu panjur kapaklı aksiyal fan, kapaklı duvar tipi aspiratör, flanşlı aksiyal aspiratör gibi adlarla da anılır. Bu grubu Aksiyel Fanlar kategorisinin bütünü içinde değerlendirmek isterseniz tüm alt tipleri orada bulabilirsiniz. Bu kategorideki tipik bir model: Kapaklı ve Flanşlı Aksiyal Fan PKA-200 KA 600 m³.

Flanşlı gövde yapısı, fanın duvar kasasına, sac kanal ağzına veya hazır bir montaj çerçevesine cıvatalarla sabitlenmesini sağlar; böylece hem sızdırmazlık hem de servis için sökülüp takılabilirlik kolaylaşır. Havalandırma Pazarı'nda bu kategoride PKA model kodlu 3 farklı aspiratör modeli bulunur ve modellerin debi aralığı 350 m³/h ile 800 m³/h arasındadır. Tüm modeller stoktan satılır, kredi kartına 12 taksit imkânı sunulur ve siparişler hızlı kargoyla gönderilir.

Kapaklı ve Flanşlı Aksiyel Aspiratör Çeşitleri

Bu kategorideki ürünler öncelikle debi kapasitesine göre ayrılır. Kategoride yer alan üç model şunlardır:

• PKA-160 KA / 350 m³/h — Kategorinin en kompakt modelidir. Küçük hacimli WC, duş, kiler, pano odası ve tek kişilik teknik hacimlerde tercih edilir.
• PKA-200 KA / 600 m³/h — Orta kapasiteli modeldir. Ofis mutfağı, küçük atölye, market deposu ve orta ölçekli ıslak hacim gruplarında kullanılır.
• PKA-250 KA / 800 m³/h — Kategorinin en yüksek debili modelidir. Daha büyük depo, imalathane bölümü, jeneratör odası ve yoğun koku/nem üreten mahallerde seçilir.

Aksiyel fanlar ayrıca kanat malzemesi ve kullanım amacına göre de gruplanır. Pervane malzemesi seçimi doğrudan çalışma ortamıyla ilgilidir: nemli, korozif veya kimyasal buhar içeren ortamlarda plastik kanatlı aksiyel fanlar, mekanik dayanım ve yüksek sıcaklık isteyen ortamlarda ise alüminyum kanatlı aksiyel fanlar öne çıkar. Yangın senaryosunda yüksek sıcaklıktaki dumanı belirli bir süre tahliye etmesi gereken projelerde ise standart aspiratör yerine aksiyel duman egzoz fanları (F300) kullanılmalıdır; kapaklı ve flanşlı aspiratörler konfor havalandırması içindir, duman egzoz sertifikasyonu gerektiren mahallerde onların yerini alamaz.

Montaj biçimi açısından da iki tipik kullanım vardır: fanın doğrudan dış duvardaki kasaya oturtulduğu duvar tipi montaj ve fanın kısa bir kanal ağzına flanşla bağlandığı kanal ağzı montajı. Her iki durumda da kapak kanatları dış tarafta, atış yönünde kalacak şekilde konumlandırılır.

Kapaklı ve Flanşlı Aksiyel Aspiratör Nasıl Seçilir? (3 Adımda)

1. Adım — Gerekli hava debisini hesaplayın

Fan seçiminin ilk ve en belirleyici adımı debidir. Kullanılan temel formül şudur:

Q (m³/h) = Mahal Hacmi (m³) × Saatteki Hava Değişim Sayısı (n)

Mahal hacmi, taban alanı ile tavan yüksekliğinin çarpımıdır. Hava değişim sayısı ise mahallin kullanım amacına göre belirlenir; ıslak hacimlerde ve koku üreten mekânlarda bu değer yükselir, depo gibi hacimlerde daha düşük kalır.

İşlenmiş örnek 1: 3 m × 4 m ölçülerinde, 2,7 m tavan yüksekliğine sahip bir depo düşünelim. Hacim = 3 × 4 × 2,7 = 32,4 m³. Saatte 10 hava değişimi hedeflenirse gerekli debi 32,4 × 10 = 324 m³/h olur. Bu ihtiyaç için kategorideki 350 m³/h kapasiteli model yeterlidir.

İşlenmiş örnek 2: 5 m × 4 m ölçülerinde, 2,8 m yüksekliğinde bir imalathane bölümünde hacim = 56 m³ olur. Yoğun kullanım nedeniyle saatte 14 hava değişimi hedeflenirse gerekli debi 56 × 14 = 784 m³/h çıkar; bu durumda 800 m³/h kapasiteli model seçilmelidir. Aynı mahalde saatte 10 değişim yeterli görülseydi ihtiyaç 560 m³/h olacak ve 600 m³/h model doğru tercih olacaktı.

Hesabı kendiniz yapmak istemiyorsanız fan seçim ve debi hesaplama aracımızı kullanabilir ya da mahal ölçülerinizi bize iletebilirsiniz.

2. Adım — Hattaki direnci ve basınç ihtiyacını kontrol edin

Aksiyel fanlar yüksek debiyi düşük basınçta taşıyacak şekilde tasarlanır. Bir kanal hattındaki toplam basınç kaybı yaklaşık olarak ΔP = R × L (birim sürtünme kaybı × kanal uzunluğu) ile hesaplanır ve buna dirsek, panjur, menfez, filtre gibi elemanların yerel kayıpları eklenir. Kapaklı ve flanşlı aksiyel aspiratörler doğrudan dışarıya atış yapacak biçimde, yani kanal boyu çok kısa olacak şekilde kurgulanmıştır.

Pratik kural: hava, fandan çıktıktan sonra birkaç metreyi geçen bir kanalda ilerleyecekse, hatta birden fazla dirsek varsa ya da hatta filtre/susturucu gibi direnç yaratan elemanlar bulunuyorsa aksiyel tip yetersiz kalır. Bu durumda sahada en sık duyulan şikâyet ortaya çıkar: "fan dönüyor ama hava gelmiyor." Sebep fanın arızası değil, hattın direncinin fanın basma kabiliyetini aşmasıdır. Kanal hattı uzunsa ve dirençliyse aksiyel değil, daha yüksek basınç üretebilen bir fan tipine geçilmelidir.

3. Adım — Ortam koşullarına göre doğru tipi belirleyin

• Normal sıcaklıkta, temiz hava egzozu (WC, depo, ofis mutfağı): Standart kapaklı ve flanşlı aksiyel aspiratör doğru seçimdir.
• Sürekli nemli veya korozif buharlı ortam: Metal aksamın korozyonundan kaçınmak için plastik kanatlı aksiyel fan alternatifi değerlendirilmelidir.
• Yüksek sıcaklık ve mekanik zorlanma (kazan dairesi, sıcak atölye): Alüminyum kanatlı aksiyel fanlar daha uygundur.
• Yangın duman tahliyesi zorunluluğu olan mahaller (otopark, kaçış koridoru): Yönetmelik gereği sertifikalı F300 duman egzoz fanı kullanılmalıdır.
• Patlayıcı gaz/toz riski bulunan ortam: Standart motorlu aspiratör kullanılmaz, exproof tipte bir çözüm gerekir.

Kapaklı ve Flanşlı Aksiyel Aspiratör Kullanım Alanları

• Konut ve ofis: Penceresiz WC, duş ve kiler hacimlerinin dış duvardan doğrudan tahliyesi; kapak sayesinde fan çalışmadığı saatlerde dışarıdan soğuk hava ve koku girişi engellenir.
• Restoran, kafe ve ticari mutfaklar: Bulaşık bölümü, hazırlık alanı ve personel WC'si gibi davlumbaz hattı dışındaki noktaların bağımsız egzozu.
• Atölye ve imalathaneler: Kaynak sonrası artık duman, boya kokusu ve genel ısı yükünün küçük hacimlerden dışarı atılması.
• Depo, market arka bölümü ve soğuk hava koridorları: Nem birikimini ve küf oluşumunu önlemek için düzenli hava değişimi.
• Teknik hacimler: Jeneratör odası, pano odası, sayaç ve kombi hacimlerinde ekipmanın ürettiği ısının tahliyesi.
• Tarım ve hayvancılık yapıları: Küçük ölçekli kümes, ahır bölmesi ve fide odalarında nem ve amonyak birikiminin azaltılması.

Montaj ve Kullanım İpuçları

• Kapak yönünü doğru kurun: Panjur kanatları mutlaka atış (dışarı) tarafında kalmalıdır. Ters montajda kanatlar açılmaz ve fan hava basamaz.
• Kanatların önünü kapatmayın: Kapak kanatları yerçekimiyle çalışır; önlerine sineklik teli, kalın filtre veya dar bir kafes konursa kanatlar tam açılmaz ve debi ciddi biçimde düşer.
• Flanşı sızdırmaz bağlayın: Flanş ile duvar kasası veya kanal ağzı arasına conta/sünger bant uygulayın; boşluk kalan montajlarda hava kısa devre yapar ve gürültü artar.
• Titreşimi kesin: Fanı doğrudan sert yüzeye cıvatalamak yerine araya titreşim takozu veya lastik conta koyun; duvara iletilen gövde titreşimi sesin en büyük kaynağıdır.
• Kanal bağlantısı yapılacaksa kısa tutun: Aksiyel fanın önündeki kanalı olabildiğince kısa ve dirseksiz planlayın; zorunlu dönüşlerde keskin köşe yerine geniş yarıçaplı dirsek kullanın.
• Taze hava girişini unutmayın: Egzoz fanı ancak mahalle aynı miktarda hava girebiliyorsa çalışır. Kapı altı boşluğu, transfer menfezi veya taze hava panjuru yoksa fan istenen debiyi veremez.
• Elektrik ve kontrol: Fanı aydınlatma anahtarına bağlarken gecikme röleli çözümler nem tahliyesini iyileştirir. Devir düşürerek sessiz çalışma isteniyorsa uygun bir hız kontrol elemanı motor tipine göre seçilmelidir.
• Periyodik bakım: Kapak kanatlarının menteşe noktalarında toz ve yağ birikimi zamanla kanatların tam kapanmasını engeller. Yılda en az iki kez kanatları ve pervaneyi temizleyin.

Kapaklı ve Flanşlı Aksiyel Aspiratör Fiyatlarını Ne Belirler?

Bu üründe fiyatı belirleyen başlıca etkenler fanın debi kapasitesi, gövde ve pervane malzemesi, motor gücü ile kapak mekanizmasının yapısıdır. Debi arttıkça motor gücü ve gövde ölçüsü büyüdüğü için 800 m³/h sınıfı bir model, 350 m³/h sınıfına göre daha yüksek fiyatlıdır. Flanşlı gövde ve entegre kapak mekanizması, sahada ayrıca panjur ve bağlantı çerçevesi satın alma ihtiyacını ortadan kaldırdığı için toplam montaj maliyetini düşürür. Havalandırma Pazarı üretici altyapısıyla çalıştığı için ürünler aracısız fiyatlandırılır; kredi kartına 12 taksit imkânıyla ödeme yükü de bölünebilir.

Neden Havalandırma Pazarı'ndan Kapaklı ve Flanşlı Aksiyel Aspiratör Almalısınız?

• Üreticiden aracısız: Ankara/Kahramankazan'daki üretim altyapımızın güvencesiyle, arada ek satış halkası olmadan satın alırsınız.
• Stoktan teslim: 350 m³/h, 600 m³/h ve 800 m³/h kapasiteli modeller stoktan satılır, sipariş hızlı biçimde kargoya verilir.
• Ücretsiz mühendislik desteği: Mahal ölçülerinizi ve kullanım amacınızı iletin, gerekli debiyi ve doğru modeli birlikte belirleyelim.
• Özel imalat imkânı: Standart modellerin dışında proje gereksinimi olan uygulamalar için özel ölçü ve özel bağlantı çözümleri üretilebilir.
• Güvenli alışveriş: Kredi kartına 12 taksit ve 14 gün içinde iade hakkıyla risksiz sipariş verirsiniz.

Hangi modelin sizin mahalinize uygun olduğundan emin değilseniz mahal ölçülerinizi ve kullanım amacınızı bize iletin; hava değişim hesabını birlikte yapalım. Dilerseniz önce fan seçim aracımızı kullanarak ihtiyacınız olan debiyi hesaplayabilir, ardından hesapladığınız değere en yakın modeli seçebilirsiniz. Farklı bir kanat malzemesi ya da yangın senaryosuna uygun bir çözüm gerekiyorsa plastik kanatlı ve F300 duman egzoz seçeneklerini de inceleyebilirsiniz.

İlgili Rehber

Bu gruptan doğru modeli belirlemeden önce radyal mı aksiyal mı fan seçimi yazımıza göz atmanızı öneririz.
