Exproof (ATEX) Aksiyel Fan Modelleri ve Fiyatları

Exproof (ATEX) Aksiyel Fan Nedir?

Exproof aksiyel fan, patlayıcı gaz, buhar veya toz bulunma ihtimali olan ortamlarda kıvılcım çıkarmayacak şekilde tasarlanmış, ATEX sertifikalı havalandırma fanıdır. Sektörde ATEX fan, patlama korumalı fan veya exproof aspiratör adlarıyla anılır. Normal fandan farkı yalnızca motorunun değil, gövde-kanat malzeme seçiminin ve montaj toleranslarının da kıvılcım riskini ortadan kaldıracak şekilde belirlenmesidir; kanadın gövdeye sürtmesi bile tehlike yaratabileceği için üretim toleransları dardır. Bu sayfa Aksiyel Fanlar kategorisinin bir parçasıdır.

Havalandırma Pazarı'nda BVN üretimi 16 exproof aksiyel fan modeli bulunur; kapasiteler 3.500 m³/h ile 115.000 m³/h arasındadır. Gövde galvaniz daldırma çelik sacdan, kanatlar yüksek basınçlı döküm alüminyumdan üretilir; airfoil kanat profili yüksek verim ve düşük ses sağlar. Seri EN 14986 standardına göre kıvılcım çıkarmayacak şekilde tasarlanmıştır.

Exproof Aksiyel Fan Çeşitleri ve Ayırt Edici Özellikleri

Bu kategorideki modeller silindirik gövdeli aksiyel ailesinin ATEX sertifikalı sürümüdür. Ayrım debi kapasitesi ve motor gücüne göredir; ortak özellikler ise şunlardır:

• Kıvılcım çıkarmaz malzeme çifti — Alüminyum kanat ile çelik gövde birlikte kullanıldığında sürtme durumunda kıvılcım oluşmaz; bu, ATEX tasarımının temel ilkesidir.
• Airfoil kanat profili — Uçak kanadı kesitine benzer profil, aynı debide daha düşük güç tüketimi ve daha düşük ses seviyesi sağlar.
• Galvaniz daldırma gövde — Korozif ortamlarda (rafineri, kimya tesisi) uzun ömür.
• Geniş kapasite bandı — 3.500 m³/h'lik küçük boyahane egzozundan 115.000 m³/h'lik büyük tesis havalandırmasına kadar.

Kanal tipi uygulamalar için exproof kanal tipi fanlar, çatı uygulamaları için ise ATEX sertifikalı çatı fanı modelleri tercih edilir.

Exproof Aksiyel Fan Nasıl Seçilir? (3 Adımda)

1. Adım — Ortamın Bölge (Zone) Sınıfını Belirleyin

ATEX'te ilk adım fan seçmek değil, ortamın tehlike bölgesini tanımlamaktır. Gaz ortamları Zone 0/1/2, toz ortamları Zone 20/21/22 olarak sınıflandırılır; sayı küçüldükçe tehlikeli atmosferin bulunma süresi ve dolayısıyla ekipmandan beklenen koruma seviyesi artar. Seçilecek fanın sertifika sınıfı, tesisin patlamadan korunma dokümanında tanımlanan bölgeyle uyumlu olmalıdır. Bu, tercih değil mevzuat gereğidir.

2. Adım — Gerekli Debiyi Hesaplayın

Patlayıcı ortam havalandırmasında amaç, tehlikeli gaz veya buharın alt patlama sınırının (LEL) çok altında tutulmasıdır. Pratikte mahal hacmi üzerinden yüksek hava değişim sayısı kullanılır: Debi (m³/h) = hacim (m³) × saatlik hava değişim sayısı. Boyahane, akü şarj odası ve solvent depolarında bu sayı 10-20 kat, yoğun buharlaşma olan proses hacimlerinde daha yukarı çıkabilir. Örnek: 12 m × 8 m ölçüsünde ve 4 m yüksekliğindeki bir boyahanenin hacmi 384 m³'tür; 15 kat değişimle gerekli debi 384 × 15 = 5.760 m³/h olur. Kesin değer için tesisin risk değerlendirmesi ve ilgili yönetmelikler esas alınmalıdır.

3. Adım — Kanal ve Montaj Koşullarına Göre Tipi Seçin

• Kanal hattı üzerinde, doğrudan hat içi montaj → silindirik gövdeli exproof aksiyel fan.
• Dikdörtgen kanal hattı → exproof kanal tipi fan.

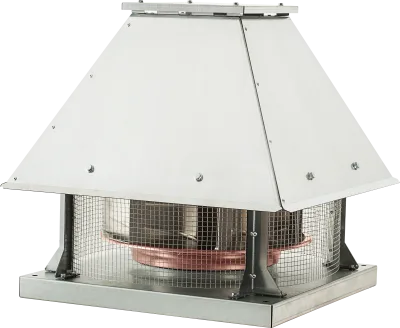

• Çatıdan doğrudan atış → ATEX sertifikalı çatı fanı.
• Yüksek basınç, toz taşıma → exproof radyal (salyangoz) fan; aksiyel fan yüksek basınçta yetersiz kalır.

Exproof Aksiyel Fan Kullanım Alanları

• Petrol rafinerileri ve akaryakıt istasyonları — Benzin buharı ve hidrokarbon gazların bulunduğu hacimler.
• Kimyasal madde depoları — Solvent, tiner ve yanıcı sıvı depolama alanları.
• Boyahane ve tiner kabinleri — Sprey boya sırasında yoğun çözücü buharı oluşur.
• Akü şarj odaları — Şarj sırasında açığa çıkan hidrojen gazı patlayıcı karışım oluşturur.
• Un, şeker ve yem fabrikaları — Organik toz patlaması riski taşıyan üretim hacimleri.
• Tankerler ve yakıt dolum tesisleri — Buhar birikiminin engellenmesi gereken kapalı hacimler.
• Doğalgaz ve LPG tesisleri — Gaz kaçağı ihtimaline karşı sürekli havalandırma.

Montaj ve Kullanım İpuçları

• Sertifikayı projeye göre doğrulayın. Fanın ATEX kategorisi, tesisin bölge sınıfıyla uyumlu olmalıdır; uyumsuz seçim yasal sorumluluk doğurur.
• Topraklamayı ihmal etmeyin. Statik elektrik birikimi tek başına tutuşma kaynağıdır; gövde ve kanal hattı usulüne uygun topraklanmalıdır.
• Kanal malzemesini uyumlu seçin. Fan exproof olsa da kanal hattında kıvılcım yaratabilecek malzeme kullanılmamalıdır.
• Emiş noktasını gaz yoğunluğuna göre konumlandırın. Havadan ağır gazlar (LPG, solvent buharı) tabanda birikir, emiş alt bölgeden yapılmalıdır; hidrojen gibi hafif gazlarda emiş tavana yakın olmalıdır.
• Sürekli çalıştırın veya gaz dedektörüne bağlayın. Aralıklı çalışan havalandırma, gaz birikimine izin verebilir.
• Periyodik bakımı kayıt altına alın. Kanat-gövde açıklığı, rulman durumu ve topraklama direnci düzenli kontrol edilmelidir.
• Titreşimi izleyin. Artan titreşim kanadın gövdeye yaklaşması anlamına gelebilir; bu ortamda ciddi risktir. Esnek bağlantı ve titreşim takozu kullanın.

Exproof Aksiyel Fan Fiyatlarını Ne Belirler?

Exproof fanlar, standart eşdeğerlerine göre belirgin şekilde yüksek fiyatlıdır. Sebebi malzeme ve üretim disiplinidir: döküm alüminyum kanat, galvaniz daldırma gövde, dar üretim toleransları, ATEX sertifikalı motor ve belgelendirme süreci maliyeti doğrudan artırır. Debi kapasitesi ve motor gücü de fiyat bandını genişletir; 3.500 m³/h'lik bir model ile 115.000 m³/h'lik bir model arasında ciddi fark vardır. Havalandırma Pazarı'nda ürünler üreticiden aracısız sunulur, kredi kartına 12 taksit imkânı vardır. Fiyatlar KDV hariç nettir; %20 KDV sepette eklenir.

Neden Havalandırma Pazarı'ndan Exproof Aksiyel Fan Almalısınız?

• Üreticiden aracısız — HAVİKSAN güvencesiyle, sertifikalı ürün.
• Geniş kapasite bandı — 3.500-115.000 m³/h aralığında 16 model.
• Ücretsiz mühendislik desteği — Mahal ölçüsü ve tehlike sınıfı bilgilerinizi iletin, doğru sertifika sınıfını birlikte belirleyelim.
• Özel imalat — Proje bazlı özel debi ve bağlantı çözümleri.
• Güvenli alışveriş — 12 taksit, 14 gün iade hakkı, stoktan hızlı kargo.

Exproof seçimi bir güvenlik kararıdır ve tesisin patlamadan korunma dokümanıyla uyumlu olmalıdır. Mahal ölçülerinizi, ortamdaki gaz/toz cinsini ve tanımlı bölge sınıfını bize iletin; uygun modeli birlikte belirleyelim. Konu hakkında ayrıntı için exproof (patlama korumalı) fanlar nedir rehberimizi okuyabilir, sıkça sorulan sorular sayfamıza veya fan seçim aracımıza göz atabilirsiniz.
