Toz Filtresi Jet Pulse JP-25-30 2.500-3.000 m³/h

Haviksan JP-25-30, jet pulse (otomatik patlatmalı) toz filtresi ailesinin giriş boyudur. 2.500 – 3.000 m³/h hava debisi ve 17 m² filtreleme yüzeyi ile tek makineli ya da az sayıda emiş noktası bulunan atölye ölçeğindeki hatlarda, havadaki toz ve partikülleri kaynağında toplamak için tasarlanmıştır. Sektörde patlatmalı toz filtresi ya da toz toplama ünitesi adıyla da anılır.

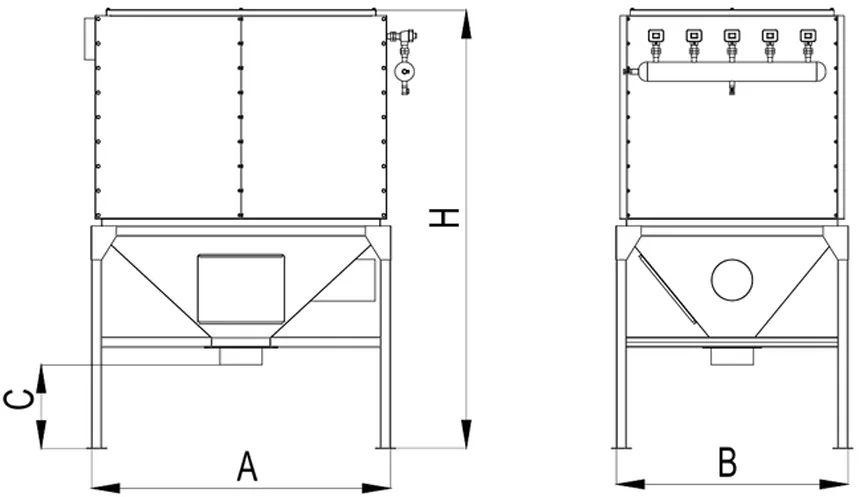

Teknik Değerler ve Ölçüler

17 m² filtre alanı, üst debide yaklaşık 2,9 m/dak hava/bez oranı (3.000 ÷ (17×60)), alt debide 2,45 m/dak sağlar — endüstriyel toz toplamada filtreleri zorlamayan, basınç kaybını yavaş artıran bir yüzey hızıdır. Ölçüler, malzeme cinsine ve transport hattı kayıplarına göre değişiklik gösterebilir; üretim öncesi projenize göre netleştirilir.

JP-25-30 Kimin İçin?

Gerekli emiş debisi, mahal hacmi ile saatlik hava değişim sayısının çarpımından bulunur. Talaş ve toz üreten atölyelerde pratik hedef saatte 6-8 hava değişimidir; buna göre JP-25-30'un 3.000 m³/h üst debisi 375-500 m³ hacme — 3 m tavanlı bir atölyede kabaca 125-165 m² alana — karşılık gelir. Tek marangoz tezgâhı, kumlama kabini veya küçük bir boyahane hattı bu aralığın tipik örnekleridir. Emiş genelde mahalden değil doğrudan makine nozulundan yapıldığından, kesin boyutlandırma nozul sayısına ve kanal hattına göre netleştirilir.

Jet Pulse Temizleme Nasıl Çalışır?

Kirli hava üniteye girdiğinde toz, filtre elemanlarının dış yüzeyinde tutulur ve temiz hava ortama ya da baca hattına verilir. Belirlediğiniz aralıklarla devreye giren basınçlı hava darbesi (patlatma), filtre yüzeyindeki toz kekini aşağıdaki bunkere düşürür; filtreler üretimi durdurmadan kendini temizler. Patlatma zamanı ve süresi kumanda panosundan ayarlanır; bunun için tesiste bir basınçlı hava hattı bulunmalıdır.

Standart Özellikler ve Opsiyonlar

• Otomatik filtre patlatma (jet pulse) sistemi

• Ayarlanabilir patlatma zamanı ve süresi

• Manuel bunker boşaltma (standart); istenirse zaman ayarlı, helezonlu veya hava kilitli boşaltma ile imal edilir

• Toz ve boya uygulamaları için uygundur

Kullanım Alanları

Ahşap işleme ve mobilya atölyeleri, kumlama ve boya kabinleri, plastik-metal talaşı üreten küçük imalat hatları, zımpara ve polisaj bölümleri. 1000 Pa toplam basınç değeri, emiş ağzına bağlanan kanal hattındaki kayıpları karşılayacak şekilde belirlenmiştir; uzun ve çok dirsekli hatlarda basınç ihtiyacı artacağından hat krokisi üzerinden kontrol önerilir.

Bu Model Size Uygun mu?

Toplam emiş ihtiyacınız 3.000 m³/h'in altındaysa ve emiş noktası sayınız sınırlıysa JP-25-30 doğru seçimdir. İhtiyaç 3.000 m³/h'i aşıyorsa JP-40-50 (4.000-5.000 m³/h) aynı taban ölçüsünde daha yüksek kapasite sunar; büyük tesisler için JP-70-80 (7.000-8.000 m³/h) üretilir. Hattın emiş fanı ayrıca boyutlandırılır — yüksek basınçlı hatlarda hücreli aspiratörler ile birlikte projelendirme yapılabilir. Tüm boyları toz filtresi modelleri sayfasında karşılaştırabilirsiniz.

Montaj ve İşletme Notları

• 2590 mm gövde yüksekliği + bunker altı boşaltma payı için kurulum yerinde net yükseklik bırakın.

• Patlatma sıklığını toz yüküne göre ayarlayın: gereksiz sık darbe basınçlı hava tüketimini, seyrek darbe basınç kaybını artırır.

• Bunkeri düzenli boşaltın; dolu bunker filtre bölgesine toz geri taşır.

• Kanal hattını mümkün olduğunca kısa ve az dirsekli kurun; 1000 Pa bütçesi hat kayıplarıyla paylaşılır.

• Sistemin planlanması için toz ve talaş toplama sistemleri rehberi yazımızdaki hat kurulum adımlarına göz atabilirsiniz.

Neden Havalandırma Pazarı?

Ünite Haviksan üretimidir; aracı olmadan doğrudan üreticiden satın alırsınız. Gövde ölçüleri, emiş bağlantısı ve bunker boşaltma tipi projenize göre uyarlanabilir. Listelenen fiyat KDV hariç net fiyattır; %20 KDV sepette eklenir. Boyutlandırmadan emin değilseniz makine ve nozul listenizi proje teklif formu üzerinden iletin, hesabı birlikte yapalım.
